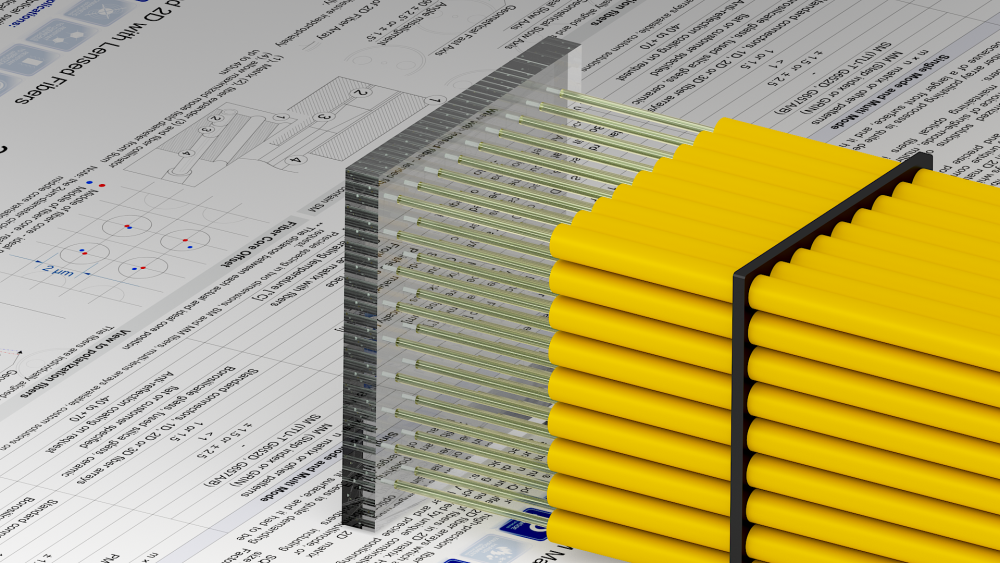

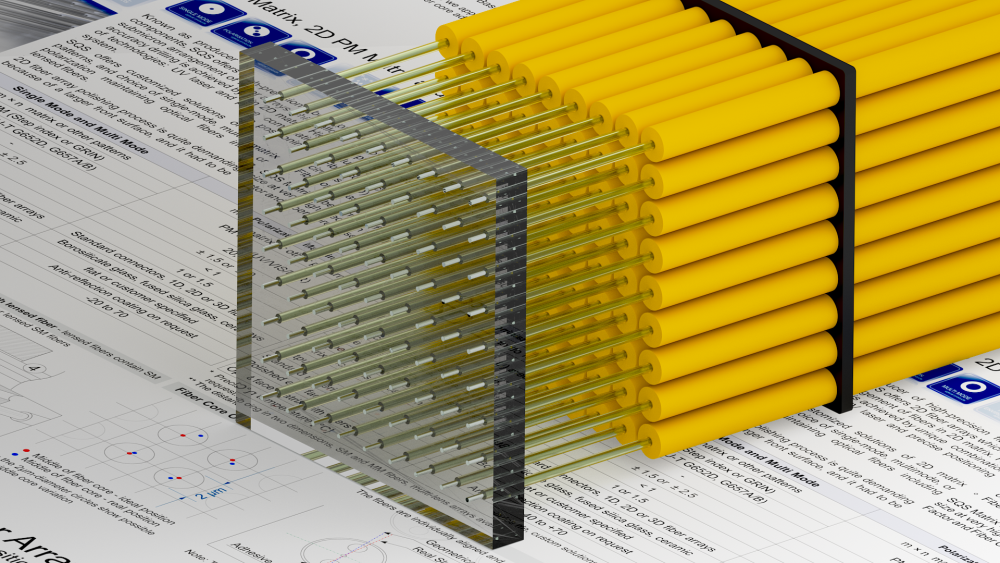

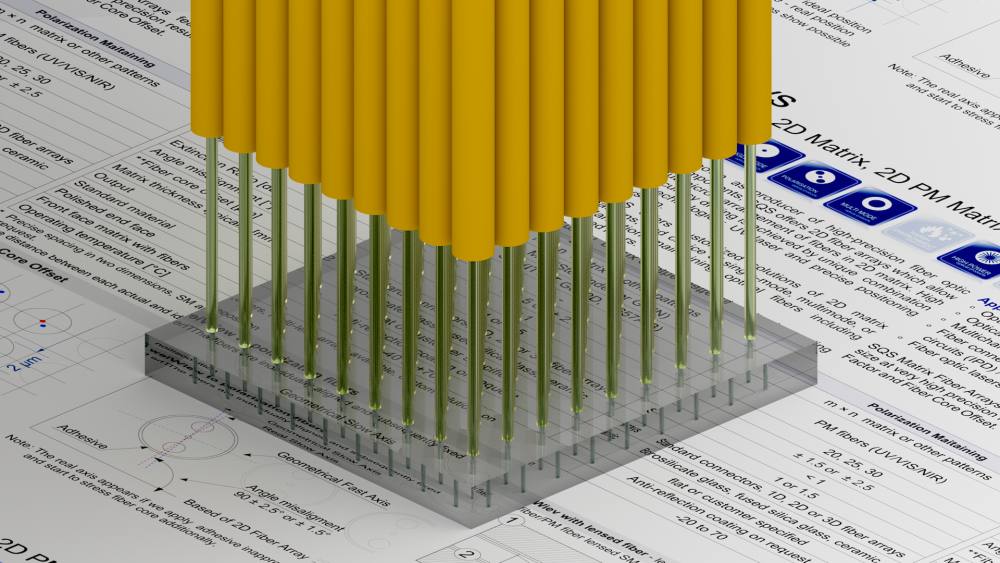

Компания SQS, известная как производитель высокоточных волоконно-оптических компонентов, предлагает двумерные оптоволоконные решетки, которые позволяют размещать волокна в двумерной матрице на субмикронном уровне. Высокая точность сверления достигается за счет уникального сочетания технологий: УФ-лазера и системы точного позиционирования.
SQS предлагает индивидуальные решения для двумерных матричных шаблонов, а также выбор одномодовых, многомодовых или оптических волокон с сохранением поляризации, включая линзовые волокна.
Процесс полировки двумерных волоконных решеток довольно сложен из-за большой передней поверхности, и ее нужно было адаптировать к этим особым требованиям. Достигнутые оптические параметры (RL) двумерных решеток волокон с помощью SQS соответствуют значениям одномерных решеток или керамических наконечников.
Сборка двумерной решетки может быть адаптирована по запросу заказчика. Волоконную решетку можно разместить на металлическом фланце для облегчения работы. Оптические волокна могут быть защищены трубкой и заканчиваться оптическими коннекторами любого типа (одно- или многоволоконными).
Особенности:- SM или MM оптическое волокно; - Доступны индивидуальные решения; - Различные материалы (боросиликат, плавленый кварц); - Смещение сердцевины волокна <1 мкм. |
Применения:- Оптические переключатели / телекоммуникации; - Оптические датчики / тест и измерение; - Многоканальные вращающиеся соединения / медицина; - Оптоволоконное соединение с оптическими интегральными схемами (IPD) / полупроводниковая промышленность; - Волоконно-оптические лазеры. |
Технические характеристики:
|
|
Одномодовая и многомодовая версия |
Версия с сохранением поляризации |
|
Схема волокна |
m × n, шестиугольный шаблон или другие |
m × n, шестиугольный узор или другие |
|
Тип волокна |
ММ (step индекс или graded индекс) |
Волокна PM (UV/VIS/NIR) |
|
SM (ITU-T G.652d, G.657a, b) | ||
|
Смещение сердцевины волокна [мкм] * |
Тип. < 1 |
Тип. < 1 |
|
Шаг волокна [мкм] |
x: 250, y: 500 для волокна 125/250 мкм ** x: 350, y: 350 для волокна 125/250 мкм ** |
x: 500, y: 500 для волокна 125/250 мкм ** |
|
Угловое смещение [°] |
- |
± 1.5 или ± 2.5 |
|
Точность наведения [мрад] |
< 5 |
< 5 |
|
Коэффициент затухания [дБ] |
- |
20, 25, 30 |
|
Толщина матрицы [мм] |
2; 2.5; 3.0 |
2; 2.5; 3.0 |
|
Материал матрицы |
Плавленый кварц |
Плавленый кварц |
|
Обработка торца |
плоский (0°) или под углом |
плоский (0°) или под углом |
|
Антибликовое покрытие на торце |
R <0.1%, 400–2000 нм |
R <0.1%, 400–2000 нм |
|
Выход |
Оптические соединители, оптоволоконные решетки 1D, 2D или 3D |
Оптические соединители, оптоволоконные решетки 1D, 2D или 3D |
|
Рабочая температура [°C] |
От 40 до +85 |
От -20 до +70 |
* Точное расстояние в двух измерениях, расстояние между центром сердцевины волокна и идеальным положением. Параметр включает ошибку сверления, концентричность сердечника / оболочки и некруглость оболочки;
** Минимальный интервал, другое по запросу.

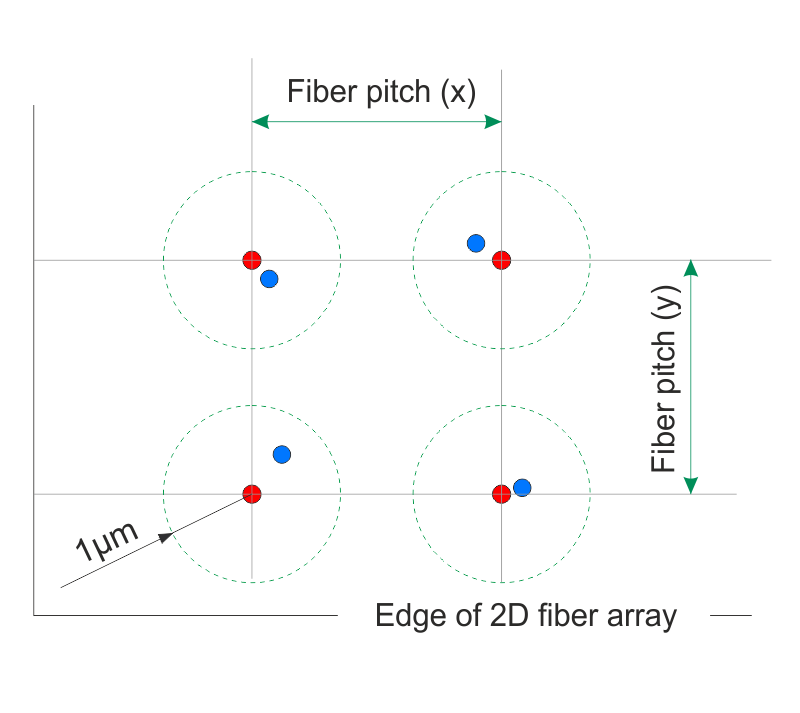

Смещение сердцевины волокна

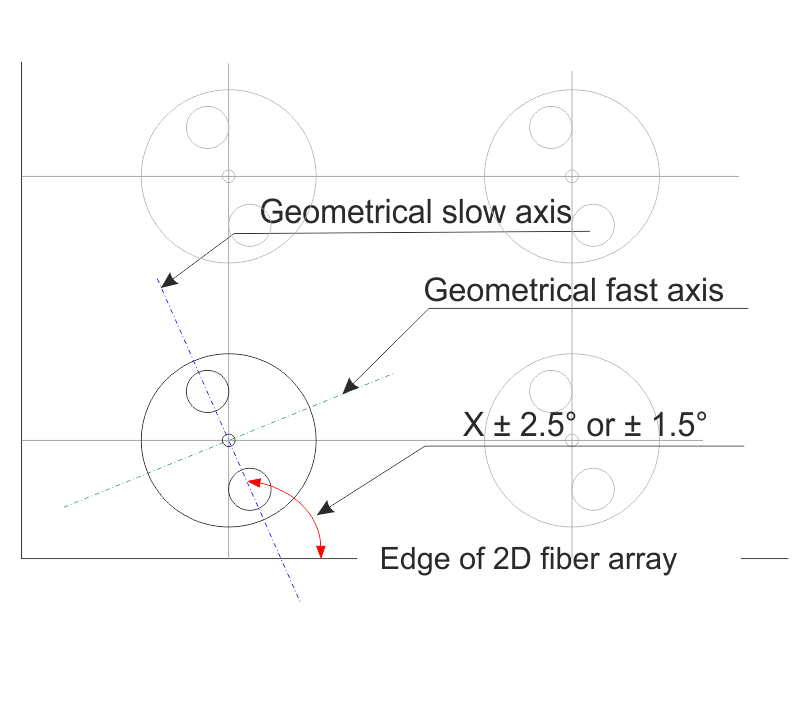

Несоосность угла (версия PM)

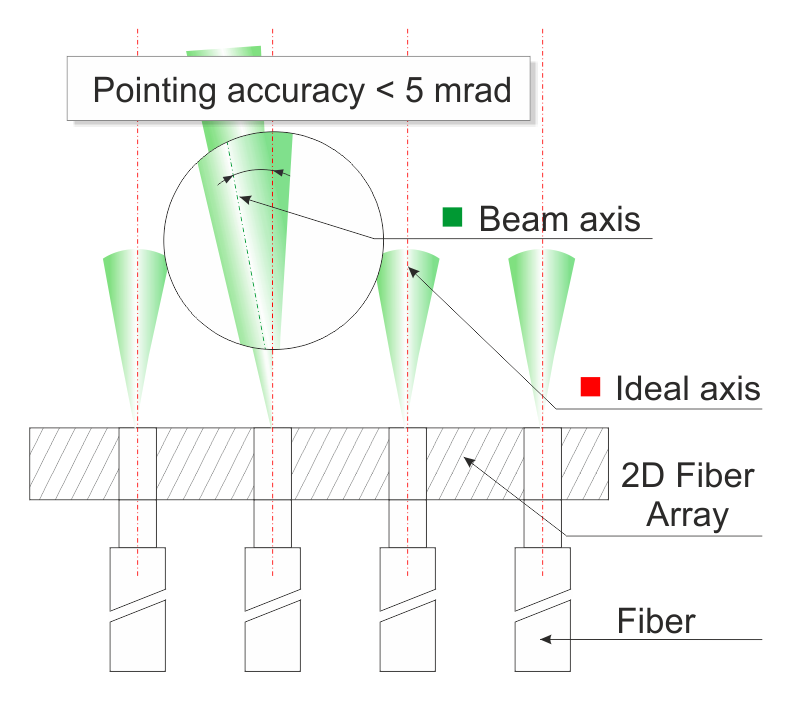

Точность наведения
 |  |  |
Примеры использования
