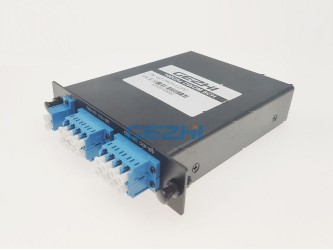

Двухволоконный 8-канальный модуль мультиплексирования и демультиплексирования WDM GEZHI - это пассивный оптический модуль высокой плотности с низкими вносимыми потерями, основанный на технологии тонкопленочного покрытия с длиной волны C33, C34, C35, C36, C37, C38, C39, C40. В комплект поставки входят 8-канальный DWDM mux и 8-канальный DWDM Demux-модуль в сменной кассете LGX с адаптером LC / UPC. 8-канальный плотный модуль мультиплексирования и демультиплексирования WDM идеально подходит для транспортировки волоконно-оптических каналов на большие расстояния по двойному волокну.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Единица измерения |
8-канальный плотный модуль мультиплексирования и демультиплексирования WDM |
|
Номер канала |
-- |
8 Каналов |
|
Рабочая длина волны |
нм |
C33 ~ C40 или другая длина волны |
|
Центральная длина волны канала |
нм |
Сетка ITU-T @DWDM |
|
Полоса пропускания канала |
нм |
0.8 (100 ГГц) |
|
Вносимые потери @PB |
дБ |
<2.5 |
|
Изоляция @ Смежный канал |
дБ |
>30 |
|
Изоляция @Несмежный канал |
дБ |
>40 |
|
Изоляция при отражении канала |
дБ |
>15 |
|
Пульсация полосы пропускания |
дБ |
<0.5 |
|
Потери, зависящие от поляризации |
дБ |
<0.15 |
|
Дисперсия режима поляризации |
пс |
<0.1 |
|
Направленность и потери при возврате |
дБ |
Направленность: > 50 Потери при возврате:> 45 |
|
Управление мощностью |
мВт |
<500 |
|
Соединитель |
-- |
LC / UPC |
|
Тип волокна |
-- |
SMF-28e или настроено по индивидуальному заказу |
|
Рабочая температура |
℃ |
-20 ~ +70 |
|
Температура хранения |
℃ |
-40 ~ +85 |
|
Размер упаковки |
мм |
130x129x29 |

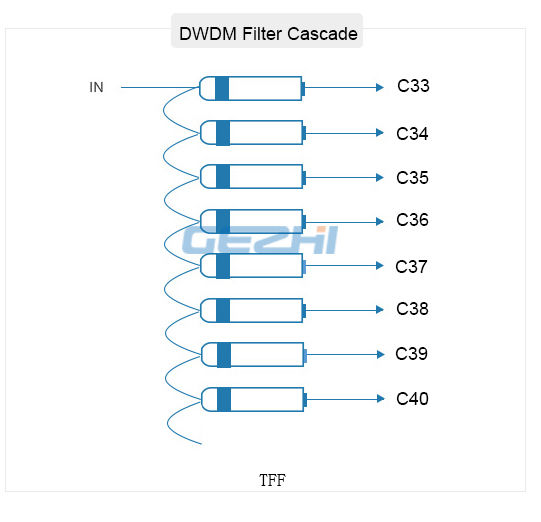

Каскадирование фильтров

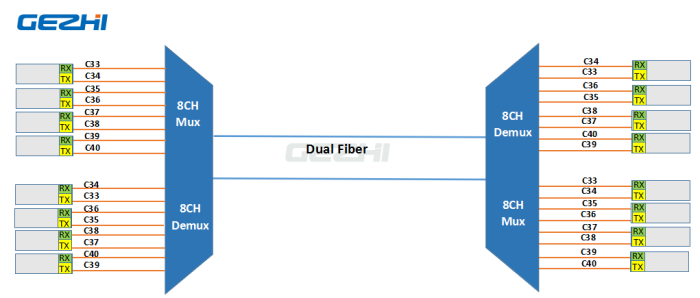

Двухволоконный DWDM
Информация по заказу:
|
DWDM |
Количество каналов |
Конфигурация |
Первый канал |
Последний канал |
Тип модуля |
Тип кабеля |
Длина волокна |
Соединитель |
|
|
DWDM 100G = 100 ГГц 200G=200 ГГц |
01 = 1 канал ...... |
M = Mux D= Demux A = Мультиплексирование + Демультиплексирование |
C21=C21 C22=C22 C21=C23 ......
C59=C53 C60=C60 C61=C61 S=Указать |
C21=C21 C22=C22 C21=C23 ......
C59=C53 C60=C60 C61=C61 S=Указать |
A1 = коробка ABS 100x80x10 мм A2 = коробка ABS 120x80x18 мм A3 = коробка ABS 140x115x18 мм L1 = LGX 129*29*130 мм L2 = вставка LGX в 2-слотную стойку L4 = вставка LGX в 4-слотную стойку R1 = 19 " 1 U-образная стойка R2 = 2-слотная 19-дюймовая стойка 1U R4 = 4-слотная 19-дюймовая стойка 1U S=Указать
|
09 = свободная трубка 900 мкм |
05 = 0,5 м
10= 1,0 м |
00=нет |
