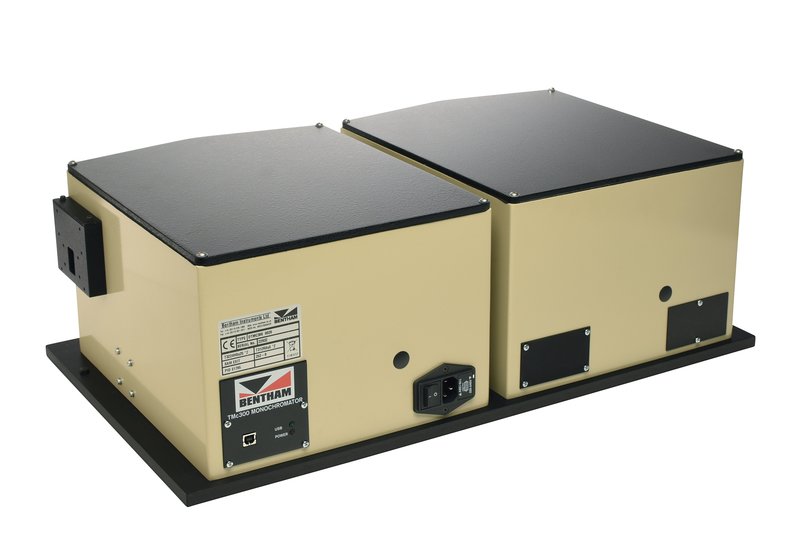

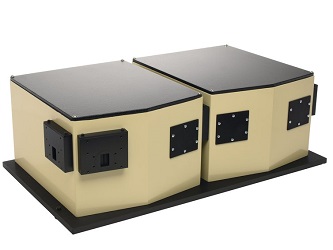

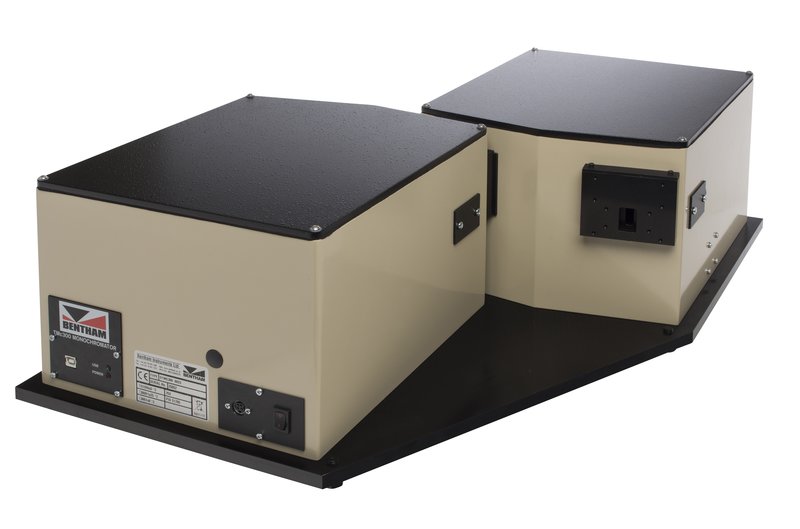

Двойной монохроматор DTMc300 Bentham с фокусным расстоянием 300 мм обеспечивает высокую гибкость конфигурации и широкий диапазон сканирования монохроматора TMc300, но с усиленным подавлением рассеянного света двойного монохроматора.
В каждом монохроматоре имеется до 3 дифракционных решеток, позволяющих проводить измерения в широком спектральном диапазоне. Многочисленные конфигурации достигаются путем добавления на каждых входных / выходных портах дополнительной щели с управляемым компьютером зеркалом (SAM).
Монохроматор DTMc300 Bentham может работать в режиме аддитивной дисперсии, который используется для УФ диапазона, и в режиме субтрактивной дисперсии, который необходим для лабораторий высокого уровня, требующих непревзойденной точности и полной достоверности измерений.
|
Особенности: - Высокая гибкость конфигурации; - Двойной монохроматор, состоящий из двух монохроматоров TMc300; - Конфигурация Черни-Тернера, предназначенная для аддитивной и субтрактивной дисперсии; - Каждый монохроматор вмещает до трех дифракционных решеток, позволяющих проводить измерения в широком спектральном диапазоне от 200 нм до 50 мкм за одно сканирование; - До двух входных портов, один выходной порт на первом монохроматоре и один входной порт на втором монохроматоре;
- Автоматический зеркальный выбор порта для использования нескольких конфигураций входа/выхода/детектора. |
|
Технические характеристики монохроматора DTMc300 Bentham:
|
Параметры |
Значения | |
|
Оптическая схема | ||
|
Конфигурация |
Пара симметричных монохроматоров Черни-Тернера для аддитивной и субтрактивной дисперсии | |
|
Фокусное расстояние |
Общее: 600 мм, каждого – 300 мм | |
|
Дифракционный механизм |
Тройная дифракционная турель | |
|
Количество дифракционных решеток |
1-3 пары | |
|
Размер дифракционных решеток |
68 x 84 мм | |
|
Коэффициент апертуры |
f/4.1 | |
|
Число входных/выходных портов |
1-2 на обоих монохроматорах | |
|
Оптомеханическая схема | ||
|
Разрешение хода привода |
0.000072°/шаг | |
|
Тип щели |
Фиксированный, регулируемый микрометрическим винтом или двигателем | |
|
Ширина и высота щели |
10 мкм - 10 мм (ширина) x 20 мм (высота) | |
|
Диаметр фильтра |
23/25 мм
| |
|
Оптические характеристики (для решеток с плотностью 1200 штрихов/мм) | ||
|
Спектральный диапазон |
200 нм – 50 мкм | |
|
Линейная дисперсия |
1,35 нм/мм | |
|
Точность длины волны |
± 0,1 нм | |
|
Воспроизводимость длины волны |
± 0,025 нм | |
|
Полное разрешение/уменьшенная высота щели |
0.15/0.05 нм | |
|
Отражение рассеянного света |
10^-8 | |
|
Скорость сканирования длины волны |
2000 нм/с | |
|
Автоматизация | ||
|
Компьютерный интерфейс |
USB 2.0 | |
|
Программное обеспечение |
BenWin+/SDK | |
|
Электрическая/механическая схема | ||
|

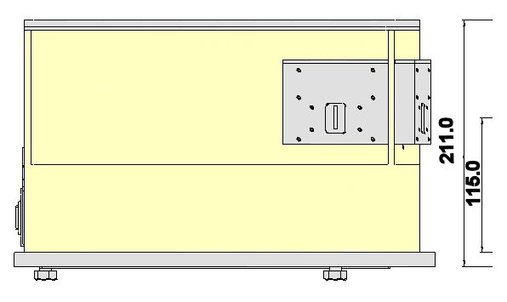

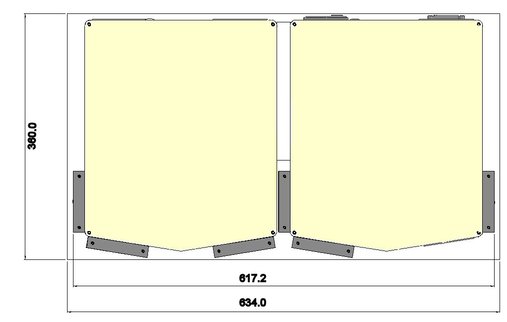

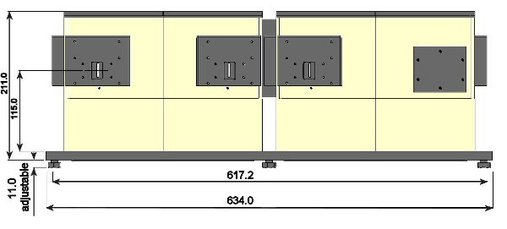

Общие габариты |
634 x 360 x 211 мм | |
|
Оптическая высота |
115 мм | |
|
Масса |
14 кг | |
|
Источник питания |
110/220 В; 50/60 Гц | |
