Драйверы PicoLAS лазерных диодов затравочного излучения разработаны специального для работы с волоконно-оптическими и твердотельными лазерными усилителями. Они либо предлагают широкополосную аналоговую модуляцию в реальном времени, либо чрезвычайно короткую длительность импульса в пикосекундном режиме. С помощью широкополосной аналоговой модуляции в режиме реального времени могут быть созданы импульсы произвольной формы или импульсы длительностью до 1 нс (мин.). Драйверы BFSP-VRHSP 02 – специальные модели для ультракоротких импульсов. При подаче триггерного импульса данный драйвер генерирует импульсы с длительностью <500 пс. Все драйверы могут работать с лазерными диодами в корпусе «бабочка», имеют встроенный драйвер TEC и интерфейс цифрового управления.
Особенности:
- Источник напряжения: 5 В;
- Выходное напряжение: 0…2.5 В (один ЛД);
- Выходной ток: 0…3 А;
- Длительность импульса: 1 нс…CW (HP) / 20 нс ... CW (LP);
- Время нарастания: < 1 нс;
- Частота следования: 0…400 МГц ;
- Аналоговая модуляция: 400 МГц (макс.) (HP) / 25 МГц (LP);
- Охлаждение основания;
- Размеры: 65 x 85 x 15 мм.

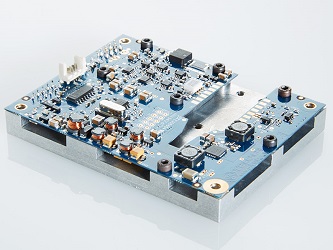

Технические параметры* драйверов BFS-VRM 03 HP/LP PicoLas:
|
Параметр |
Значение |
|
Выходной ток |
0 до 3 А в импульсе или 0.5 А в непрерывном режиме |
|
Максимальный диапазон напряжений стабилизированного источника тока |
1 лазерный диод |
|
Пульсации тока |
< 3% |
|
Выброс тока |
< 5% |
|
Аналоговая модуляция |
< 400 МГц (HP-версия), < 25 МГц (LP-версия) |
|
Время установления тока |
< 15 нс |
|
Вход установления тока |
0 до 1000 мВ внешнее (3 А/В) |
|
Контроль тока |
4.8 А/В |
|
Контроллер Пельтье холодильника |
1.2 А |
|
Ток Пельтье холодильника |
-1.2…0…1.2 А |
|
Напряжение Пельтье холодильника |
-2.3…0…2.3 В |
|
Контрольная точка Пельтье холодильника |
через RS232 |
|
Стабильность Пельтье холодильника |
до 0.001 K |
|
Напряжение питания |
5 В (напряжение лазера) |
|
5 В (напряжение Пельтье холодильника) | |
|
Максимальная рассеиваемая мощность |
12 Вт |
|
Габаритные размеры |
65 х 85 х 15 |
|
Вес |
110 грамм |
|
Рабочая температура |
0 до +55 0С |
Примечание: * - спецификация измерена с использованием диода с быстрым восстановлением, а не с лазерным диодом.
