Длинноволновые фильтры

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

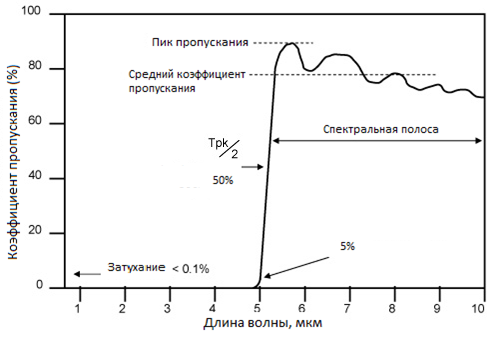

Длинноволновые фильтры (также называемые краевыми фильтрами) состоят из тонких слоев. Данные фильтры отличаются резким переходом от зоны блокировки к зоне пропускания. Запирающий диапазон распространяется ниже 0.3 мкм, а область пропускания достигает значений длин волн, более чем в два раза превышающих значение длины волны среза. При заказе необходимо указать значения длин волн, при которых коэффициент пропускания 5% или 50% (точка 5% измеряется как абсолютное значение, точка 50% оценивается как 50% от максимального коэффициента пропускания).

Стандартные параметры

Стандартные характеристики

Параметр	Значение
Доступный диапазон длин волн	~1.3 до 20 мкм
Допустимое отклонение длины волны среза	По требованиям клиентов, от +/- 1%, стандартные допуски +/- 4%
Средний коэффициент пропускания	> 75% (зависит от длины волны)
Крутизна среза	<5%
Затухание	< 0,1% до 0,3 мкм

Технические характеристики длинноволновых ИК фильтров

Артикул	Длины волны среза T=5%, нм	Длина волны среза, T=50% нм	Сред. коэфф. пропус- кания (%)	Размер, мм	Откло- нение от длины волны среза (T=5%)	Откло- нение от длины волны среза (T=50%)	Макс.коэф. пропускания, %	Запирающий диапазон, мкм	Материал подложки	Показатель качества*	Спектр
SLWP-1272-001634	1272	1335	69.87	25.40	±0.25%	±0.25%	90.09	Во всем нижнем диапазоне	Плавленый кварц	А
SLWP-1297-001635	1297	1357	70.89	25.40	±0.25%	±0.25%	89.96	Во всем нижнем диапазоне	Плавленый кварц	А
SLWP-1315-001636	1315	1372	71.53	25.40	±0.25%	±0.25%	90.32	Во всем нижнем диапазоне	Плавленый кварц	А
SLWP-1371-001632	1371	1434	79.31	25.40	±0.25%	±0.25%	90.09	Во всем нижнем диапазоне	Плавленый кварц	А
SLWP-1382-001675	1382	1445	80.21	25.40	±0.25%	±0.25%	93.71	Во всем нижнем диапазоне	Плавленый кварц	С
SLWP-1419-001673	1419	1487	79.15	25.40	±0.25%	±0.25%	94.33	Во всем нижнем диапазоне	Плавленый кварц	А
SLWP-1419-001674	1419	1487	79.15	25.40	±0.25%	±0.25%	94.33	Во всем нижнем диапазоне	Плавленый кварц	В
SLWP-1430-001691	1430	1472	80.84	25.40	±0.25%	±0.25%	93.62	Во всем диапазоне	Плавленый кварц	С
SLWP-1438-001549	1438	1477	61.59	23.00	±1.00%	±1.00%	53.05	Во всем нижнем диапазоне	Кремний	А
SLWP-1453-001621	1453	1501	84.93	25.40	±0.50%	±0.50%	96.60	Во всем нижнем диапазоне	Кремний	А
SLWP-1469-001209	1469	1556	77.28	23.00	±0.25%	±0.25%	93.01	Во всем нижнем диапазоне	Плавленый кварц	С
SLWP-1476-000608	1476	1540	86.40	25.40	±0.30%	±0.30%	93.52	Во всем нижнем диапазоне	Кремний	С
SLWP-1476-001208	1476	1545	77.95	23.00	±0.50%	±0.50%	92.74	Во всем нижнем диапазоне	Плавленый кварц	С
SLWP-1482-001207	1482	1504	77.29	23.00	±0.25%	±0.25%	91.03	Во всем диапазоне	Плавленый кварц	С
SLWP-1486-001210	1486	1530	77.84	23.00	±0.25%	±0.25%	91.29	Во всем диапазоне	Плавленый кварц	С
SLWP-1490-001206	1490	1528	78.99	23.00	±0.50%	±0.50%	91.86	Во всем нижнем диапазоне	Плавленый кварц	С
SLWP-1492-001491	1492	1530	75.06	25.40	±0.25%	±0.25%	72.12	Во всем нижнем диапазоне	Плавленый кварц	А
SLWP-1499-000609	1499	1565	86.34	25.40	±0.25%	±0.25%	93.49	Во всем нижнем диапазоне	Кремний	С
SLWP-1500-001489	1500	1538	74.91	25.40	±0.25%	±0.25%	72.55	Во всем нижнем диапазоне	Плавленый кварц	В
SLWP-1500-001490	1500	1538	74.91	25.40	±0.25%	±0.25%	72.55	Во всем нижнем диапазоне	Плавленый кварц	А
SLWP-1504-000501	1504	1555	85.59	25.40	±0.30%	±0.30%	92.40	Во всем нижнем диапазоне	Германий	А
SLWP-1576-001637	1576	1628	75.41	23.00	±0.25%	±0.25%	89.70	Во всем нижнем диапазоне	Плавленый кварц	С
SLWP-1609-001690	1609	1678	82.80	25.40	±0.25%	±0.25%	92.86	Во всем нижнем диапазоне	Плавленый кварц	А
SLWP-1631-001689	1631	1700	82.66	25.40	±0.25%	±0.25%	94.05	От 1	Плавленый кварц	А
SLWP-1681-001619	1681	1792	85.21	25.40	±0.25%	±0.25%	94.10	Во всем нижнем диапазоне	Кремний	А
SLWP-1681-001620	1681	1792	85.21	25.40	±0.25%	±0.25%	94.10	Во всем нижнем диапазоне	Кремний	С
SLWP-1779-001586	1779	1835	59.23	19.98	±0.50%	±0.50%	36.67	Во всем нижнем диапазоне	Германий	А
SLWP-1819-001639	1819	1862	58.67	23.00	±0.25%	±0.25%	63.45	Во всем нижнем диапазоне	Германий	С
SLWP-1821-001205	1821	1892	86.06	23.00	±0.25%	±0.25%	96.10	Во всем нижнем диапазоне	Германий	С
SLWP-1825-001633	1825	1875	66.95	25.40	±0.25%	±0.25%	70.77	> 1	Кремний	А
SLWP-1866-001638	1866	1930	82.79	23.00	±1.00%	±1.00%	91.60	Во всем нижнем диапазоне	Германий	С
SLWP-1881-001308	1881	1957	87.01	25.00	±0.25%	±0.25%	93.06	Во всем нижнем диапазоне	Германий	В
SLWP-1924-001320	1924	1978	77.62	25.30	±0.25%	±0.25%	87.20	Во всем нижнем диапазоне	Плавленый кварц	С
SLWP-2015-001315	2015	2098	85.07	25.40	±0.25%	±0.25%	84.47	Во всем нижнем диапазоне	Сапфир	В
SLWP-2018-001313	2018	2101	84.71	25.40	±0.25%	±0.25%	83.95	Во всем нижнем диапазоне	Сапфир	В
SLWP-2021-001312	2021	2103	80.59	25.40	±0.25%	±0.25%	83.66	Во всем нижнем диапазоне	Сапфир	В
SLWP-2055-001397	2055	2128	83.06	25.40	±0.25%	±0.25%	88.98	Во всем нижнем диапазоне	Плавленый кварц	В
SLWP-2088-001398	2088	2165	82.66	25.40	±0.25%	±0.25%	87.91	Во всем нижнем диапазоне	Плавленый кварц	В
SLWP-2205-001082	2205	2305	83.54	25.40	±0.30%	±0.30%	94.00	Во всем нижнем диапазоне	Германий	А
SLWP-2413-001083	2413	2503	82.53	23.00	±0.25%	±0.25%	93.60	Во всем нижнем диапазоне	Германий	С
SLWP-2422-001084	2422	2517	81.22	23.00	±0.25%	±0.25%	92.59	Во всем нижнем диапазоне	Германий	С
SLWP-2476-001088	2476	2603	83.23	23.00	±0.25%	±0.25%	94.26	Во всем нижнем диапазоне	Германий	С
SLWP-2484-001086	2484	2585	80.88	23.00	±0.25%	±0.25%	93.49	Во всем нижнем диапазоне	Германий	С
SLWP-2492-001614	2492	2594	60.11	25.40	±0.25%	±0.25%	63.44	Во всем нижнем диапазоне	Германий	А
SLWP-2505-001089	2505	2618	81.82	23.00	±0.25%	±0.25%	93.82	Во всем нижнем диапазоне	Германий	С
SLWP-2506-001090	2506	2601	82.61	23.00	±0.25%	±0.25%	94.23	Во всем нижнем диапазоне	Германий	С
SLWP-2523-001087	2523	2613	81.63	23.00	±0.25%	±0.25%	92.66	Во всем нижнем диапазоне	Германий	С
SLWP-2525-001085	2525	2615	82.10	23.00	±0.25%	±0.25%	92.31	Во всем нижнем диапазоне	Германий	С
SLWP-2743-000504	2743	2901	82.30	25.40	±0.30%	±0.25%	93.37	Во всем нижнем диапазоне	Германий	А
SLWP-2786-001618	2786	2870	84.96	25.40	±0.50%	±0.50%	91.84	Во всем нижнем диапазоне	Германий	С
SLWP-2989-000453	2989	3084	89.21	25.40	±0.25%	±0.25%	89.21	Во всем нижнем диапазоне	Сапфир	С
SLWP-3130-001613	3130	3266	77.99	25.40	±1.00%	±1.00%	88.61	От 2.1 до 3	Сапфир	А
SLWP-3162-001451	3162	3249	57.78	25.40	±0.25%	±0.25%	56.01	Во всем нижнем диапазоне	Германий	В
SLWP-3166-001103	3166	3251	67.44	25.40	±0.30%	±0.30%	79.26	Во всем нижнем диапазоне	Плавленый кварц	С
SLWP-3166-001104	3166	3251	67.44	25.40	±0.30%	±0.30%	80.44	Во всем нижнем диапазоне	Плавленый кварц	В
SLWP-3342-001016	3342	3470	84.21	23.00	±0.30%	±0.25%	96.48	Во всем нижнем диапазоне	Германий	С
SLWP-3375-001053	3375	3505	84.01	25.00	±1.00%	±1.00%	96.36	Во всем нижнем диапазоне	Плавленый кварц	В
SLWP-3403-001120	3403	3567	82.51	25.40	±0.25%	±0.25%	97.94	Во всем нижнем диапазоне	Германий	С
SLWP-3428-001121	3428	3597	71.29	25.40	±0.25%	±0.25%	96.68	Во всем нижнем диапазоне	Германий	С
SLWP-3590-001119	3590	3704	70.82	25.40	±0.25%	±0.25%	87.03	От 2.1 до 3.4	Сапфир	В
SLWP-3735-001641	3735	3845	75.84	25.40	±0.25%	±0.25%	90.41	Во всем нижнем диапазоне	Германий	С
SLWP-3759-001681	3759	3871	73.15	25.40	±0.25%	±0.25%	89.94	Во всем нижнем диапазоне	Германий	С
SLWP-3804-001640	3804	3934	75.29	25.40	±1.00%	±1.00%	89.06	Во всем нижнем диапазоне	Германий	С
SLWP-4147-001133	4147	4425	80.01	25.40	±0.25%	±0.25%	94.73	Во всем нижнем диапазоне	Германий	В
SLWP-4158-001137	4158	4434	80.98	25.40	±0.25%	±0.25%	95.38	Во всем нижнем диапазоне	Германий	С
SLWP-4203-001138	4203	4422	81.20	25.40	±0.25%	±0.25%	98.00	Во всем нижнем диапазоне	Германий	С
SLWP-4208-000159	4208	4429	79.50	25.40	±0.50%	±0.50%	97.90	Во всем нижнем диапазоне	Германий	А
SLWP-4220-001132	4220	4444	81.05	25.40	±0.50%	±0.50%	98.61	Во всем нижнем диапазоне	Германий	В
SLWP-4240-001136	4240	4526	81.89	25.40	±0.25%	±0.25%	90.34	Во всем нижнем диапазоне	Германий	С
SLWP-4241-000727	4241	4438	80.21	30.00	±0.25%	±0.25%	92.57	Во всем нижнем диапазоне	Германий	В
SLWP-4257-001135	4257	4537	81.00	25.40	±0.25%	±0.25%	89.68	Во всем нижнем диапазоне	Германий	В
SLWP-4354-000728	4354	4513	80.00	30.00	±0.25%	±0.25%	96.70	В нижнем диапазоне	Германий	В
SLWP-4356-000729	4356	4515	78.02	30.00	±0.25%	±0.25%	96.82	В нижнем диапазоне	Германий	С
SLWP-4388-000129	4388	4655	81.10	35.00	±0.50%	±0.50%	92.60	Во всем нижнем диапазоне	Германий	А
SLWP-4630-000434	4630	4762	78.08	25.40	±0.25%	±0.25%	94.23	В нижнем диапазоне	Германий	В
SLWP-4664-000432	4664	4799	78.08	25.40	±0.25%	±0.25%	95.10	В нижнем диапазоне	Германий	С
SLWP-4750-000333	4750	4938	80.00	25.40	±0.50%	±0.50%	95.00	В нижнем диапазоне	Германий	В
SLWP-4827-000775	4827	5109	80.92	25.40	±0.50%	±0.50%	91.45	Во всем нижнем диапазоне	Германий	В
SLWP-4833-000776	4833	5112	80.02	25.40	±0.50%	±0.50%	90.20	В нижнем диапазоне	Германий	С
SLWP-4865-001552	4865	5011	59.59	23.00	±0.25%	±0.25%	63.01	В нижнем диапазоне	Германий	С
SLWP-4963-001551	4963	5113	59.55	23.00	±0.25%	±0.25%	63.13	В нижнем диапазоне	Германий	С
SLWP-5066-001431	5066	5199	84.61	25.40	±0.25%	±0.25%	95.06	Во всем нижнем диапазоне	Германий	В
SLWP-5120-001740	5120	5273	81.26	25.40	±0.25%	±0.25%	88.09	Во всем нижнем диапазоне	Германий	С
SLWP-5161-001741	5161	5316	82.16	25.40	±0.25%	±0.25%	90.14	Во всем нижнем диапазоне	Германий	С
SLWP-5336-001276	5336	5621	79.52	25.00	±0.50%	±0.50%	94.65	Во всем нижнем диапазоне	Германий	В
SLWP-5489-000784	5489	5774	80.29	25.40	±0.25%	±0.25%	94.34	В нижнем диапазоне	Германий	В
SLWP-5497-000783	5497	5776	80.53	25.40	±0.25%	±0.25%	95.33	Во всем нижнем диапазоне	Германий	В
SLWP-5498-001139	5498	5777	81.89	25.40	±0.25%	±0.50%	97.80	Во всем нижнем диапазоне	Германий	А
SLWP-5498-001288	5498	5775	81.54	25.40	±0.25%	±0.25%	97.80	Во всем нижнем диапазоне	Германий	А
SLWP-5777-001079	5777	5986	82.29	23.00	±0.25%	±0.25%	96.50	Во всем нижнем диапазоне	Германий	С
SLWP-6362-001060	6362	6550	80.57	25.40	±0.40%	±0.40%	96.01	Во всем нижнем диапазоне	Германий	В
SLWP-6444-000832	6444	6682	81.22	25.40	±0.25%	±0.25%	95.91	Во всем нижнем диапазоне	Германий	С
SLWP-7044-000152	7044	7309	79.40	25.40	±0.50%	±0.50%	93.20	Во всем нижнем диапазоне	Германий	А
SLWP-7044-000153	7044	7309	79.40	25.40	±0.50%	±0.50%	93.20	Во всем нижнем диапазоне	Германий	А
SLWP-7044-000154	7044	7309	79.40	25.40	±0.50%	±0.50%	93.20	Во всем нижнем диапазоне	Германий	А
SLWP-7044-000155	7044	7309	79.40	25.40	±0.50%	±0.50%	93.20	Во всем нижнем диапазоне	Германий	А
SLWP-7044-001043	7044	7285	82.12	25.40	±0.40%	±0.40%	95.00	Во всем нижнем диапазоне	Германий	С
SLWP-7073-001044	7073	7281	80.65	25.40	±0.40%	±0.40%	96.00	Во всем нижнем диапазоне	Германий	С
SLWP-7105-001045	7105	7323	80.99	25.40	±0.20%	±0.20%	95.00	Во всем нижнем диапазоне	Германий	С
SLWP-7168-000492	7168	7447	57.46	23.00	±0.30%	±0.30%	96.90	Во всем нижнем диапазоне	Германий	С
SLWP-7180-000421	7180	7430	77.29	25.40	±0.25%	±0.25%	94.21	Во всем нижнем диапазоне	Германий	В
SLWP-7181-000422	7181	7427	77.32	25.40	±0.25%	±0.25%	94.57	Во всем нижнем диапазоне	Германий	А
SLWP-7211-001475	7211	7423	55.77	25.40	±0.25%	±0.25%	58.40	Во всем нижнем диапазоне	Германий	С
SLWP-7216-000491	7216	7500	57.42	23.00	±0.25%	±0.25%	63.71	Во всем нижнем диапазоне	Германий	А
SLWP-7265-000394	7265	7502	78.50	25.40	±0.25%	±0.25%	90.60	Во всем нижнем диапазоне	Германий	В
SLWP-7402-001506	7402	7520	57.70	25.40	±0.25%	±0.25%	54.69	Во всем нижнем диапазоне	Германий	А
SLWP-7402-001507	7402	7520	57.70	25.40	±0.25%	±0.25%	54.69	Во всем нижнем диапазоне	Германий	А
SLWP-7552-000494	7552	7847	56.27	23.00	±0.25%	±0.25%	62.43	В нижнем диапазоне	Германий	А
SLWP-7584-000493	7584	7872	56.30	23.00	±0.25%	±0.25%	62.51	В нижнем диапазоне	Германий	А
SLWP-7597-000495	7597	7892	56.59	23.00	±0.25%	±0.25%	62.84	В нижнем диапазоне	Германий	В
SLWP-8204-001477	8204	8407	81.66	25.00	±0.25%	±0.25%	87.78	Во всем нижнем диапазоне	Германий	С
SLWP-8204-001578	8204	8406	81.14	25.00	±0.25%	±0.25%	95.12	Во всем нижнем диапазоне	Германий	С
SLWP-8227-000677	8227	8518	68.84	23.00	±0.25%	±0.25%	86.75	В нижнем диапазоне	Германий	В
SLWP-8246-001478	8246	8465	80.89	25.00	±0.25%	±0.25%	85.84	Во всем нижнем диапазоне	Германий	С
SLWP-8301-001577	8301	8522	80.11	25.00	±0.25%	±0.25%	93.14	Во всем нижнем диапазоне	Германий	С
SLWP-8306-000676	8306	8525	69.74	23.00	±0.25%	±0.25%	88.94	В нижнем диапазоне	Германий	С
SLWP-8325-000543	8325	8569	78.18	25.00	±0.50%	±0.50%	91.23	Во всем нижнем диапазоне	Германий	В
SLWP-8325-000545	8325	8566	77.46	25.00	±0.40%	±0.25%	90.48	Во всем нижнем диапазоне	Германий	С
SLWP-8388-000674	8388	8837	69.91	23.00	±0.25%	±0.25%	89.51	В нижнем диапазоне	Германий	В
SLWP-8427-000454	8427	8664	79.99	25.40	±0.60%	±0.80%	92.49	Во всем нижнем диапазоне	Германий	С
SLWP-8669-000891	8669	8914	74.89	25.40	±0.30%	±0.40%	89.40	Во всем нижнем диапазоне	Германий	В
SLWP-8688-000892	8688	8970	74.89	25.40	±0.40%	±0.40%	91.59	Во всем нижнем диапазоне	Германий	В
SLWP-8693-000923	8693	8934	76.41	25.40	±0.30%	±0.30%	91.06	Во всем нижнем диапазоне	Германий	С
SLWP-8697-000893	8697	8963	77.98	25.40	±0.25%	±0.25%	93.43	В нижнем диапазоне	Германий	В
SLWP-8702-000925	8702	8989	77.23	25.40	±0.25%	±0.25%	94.30	В нижнем диапазоне	Германий	С
SLWP-8703-000924	8703	8980	74.56	25.40	±0.50%	±0.60%	91.07	В нижнем диапазоне	Германий	С
SLWP-8707-000926	8707	8973	84.43	25.40	±0.25%	±0.25%	95.60	Во всем нижнем диапазоне	Германий	С
SLWP-8708-000548	8708	8915	78.95	25.00	±0.25%	±0.25%	94.32	В нижнем диапазоне	Германий	В
SLWP-8729-000927	8729	9008	73.26	25.40	±0.25%	±0.25%	87.76	В нижнем диапазоне	Германий	С
SLWP-8779-000549	8779	9058	79.79	25.00	±0.25%	±0.25%	92.66	В нижнем диапазоне	Германий	В
SLWP-8795-000546	8795	9077	80.31	25.00	±0.40%	±0.40%	94.15	В нижнем диапазоне	Германий	С
SLWP-8824-000550	8824	9106	78.84	25.00	±0.25%	±0.25%	92.42	В нижнем диапазоне	Германий	В
SLWP-8938-000524	8938	9240	74.26	25.40	±0.40%	±0.40%	91.41	В нижнем диапазоне	Германий	В
SLWP-8996-000523	8996	9252	77.59	25.40	±0.50%	±0.50%	95.25	В нижнем диапазоне	Германий	В
SLWP-11137-001631	11137	11380	71.60	25.40	±0.25%	±0.25%	86.47	Во всем нижнем диапазоне	Германий	А

Примечания:

*A - Качество поверхности 60/40 S/D (ширина царапины/диаметр скола в мкм)

*B - Качество поверхности 80/50 S/D (ширина царапины/диаметр скола в мкм)

*C - Информация о качестве поверхности отсутствует
