Поставщик
|
CAEN |
|
Интерфейс
|
USB Совместимый с USB 2.0, Скорость передачи до 30 МБ/с Оптический канал Проприетарный протокол CAEN CONET, скорость передачи до 80 Мбит/с Возможность последовательного подключения: к одному контроллеру оптического канала можно подключить до 8/32 модулей АЦП |
|
Потребляемая мощность
|
DT5725 2 А при 12 В (тип.) DT5725S 2.1 A при + 12 В (тип.) DT5725SB 2.8 A при + 12 В (тип.) |
|
Вес
|
670 г |
|
Габаритные размеры
|
154x50x164 мм3 (ШхВхГ) для рабочего стола |
|
Прошивка
|
Прошивка для записи формы волны Бесплатная прошивка для обновления записи формы волны Прошивку можно обновить по оптической линии или USB Прошивка DPP Платная прошивка для цифровой обработки импульсов: DPP-PSD, DPP-PHA, DPP-ZLEplus и DPP-DAW |
|
Тип электроники
|
Дигитайзер |
|
АЦП
|
Разрешение 14 бит Частота дискретизации 250 МС/с одновременно на каждом канале |
|
Цифровой вход/выход
|
CLK-IN (AMP Modu II) Дифференциальная тактовая частота входного сигнала с переменным током LVDS, ECL, PECL, LVPECL, CML (несимметричный NIM / TTL доступен через адаптер CAEN) Требуемое дрожание <100 ppm GPO (LEMO) Цифровой выход общего назначения NIM/TTL, Rt = 50 Ом GPI (LEMO) Цифровой вход общего назначения NIM/TTL, Zin = 50 Ом Цифровой вход внешнего триггера TRG-IN (LEMO) NIM/TTL, Zin = 50 Ом |
|
Аналоговый вход
|
Каналы 8 каналов с несимметричным Сопротивление 50 Ом Разъем MCX Полный диапазон 0,5 или 2 В (выбирается SW) Полоса пропускания 125 МГц Смещение программируемого ЦАП для регулировки смещения по постоянному току в полном диапазоне частот |
|
Генерация тактовых импульсов АЦП
|
Источник синхронизации: внутренний/внешний встроенный программируемый PLL обеспечивает генерацию тактовых импульсов основной платы с помощью внутреннего (гетеродин 50 МГц) или внешнего (разъем CLK-IN на передней панели) эталона |
|
Сбор данных
|
640 Кбит / с (2,5 мс при 250 МС/с) или 5,12 Кбит / с (20 мс при 250 МС/с) Буфер с несколькими событиями, разделяемый на 1 ÷ 1024 буфера Независимый доступ для чтения и записи Программируемый размер события и время до / после запуска |
|
Триггер
|
Источник запуска Самозапуск: превышение / понижение порога канала для генерации общего или индивидуального (только DPP) триггера Внешний триггер: общий с помощью встроенного разъема Программный триггер: общий с помощью команды программного обеспечения Распространение триггера цифровой выход объекта групповой политики Отметка времени запуска записи формы сигнала: 31-битный счетчик, разрешение 16 нс, диапазон 17 с; 48-битное расширение с помощью встроенного ПО DPP-PSD: 47-битный счетчик, разрешение 4 нс, диапазон 156 ч; 10-битная и 4 пс точная отметка времени с цифровым CFD DPP-PHA: 47-битный счетчик, разрешение 4 нс, диапазон 156 ч DPP-DAW: 48-битный счетчик, разрешение 4 нс, диапазон 312 ч DPP-ZLEplus : 48-битный счетчик, разрешение 32 нс, диапазон 1250 ч |

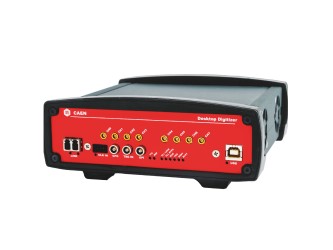

CAEN DT5725S – это цифровой преобразователь, способный записывать сигналы наряду с выполнением передовых алгоритмов оперативной цифровой обработки импульсов (DPP). Используя встроенное ПО DPP, пользователи могут получать количественные физические параметры (встроенный заряд, распознавание формы импульса с очень точным временным разрешением, анализ высоты импульса), а также считывать формы сигналов с автоматической идентификацией импульса и подавлением базовой линии на основе канала (кодирование нулевой длины и окно динамического сбора данных). Широкий спектр алгоритмов DPP, поддерживаемых DT5725S, делают его “обязательным” для любого типа приложений ядерной физики.
Особенности:
- 14-битный при скорости 250 МС/ с;
- Аналоговые входы на коаксиальных разъемах MCX;
- 8 каналов, настольный модуль;
- Динамический диапазон входного сигнала по выбору 0,5 и 2 Впп с программируемой регулировкой смещения по постоянному току;
- Алгоритмы цифровой обработки импульсов:
- Анализ высоты импульса (DPP-PHA);
- Распознавание формы импульса (DPP-PSD);
- Кодировка нулевой длины (DPP-ZLEplus);
- Окно динамического сбора данных (DPP-DAW).
- Интерфейсы связи USB и Optical Link;
- Функции синхронизации с несколькими платами;
- Возможность последовательной цепочки;
- Совместим с демонстрационным программным обеспечением CoMPASS, MC2Analyzer, DPP-ZLEplus и DPP-DAW, библиотеками C и LabVIEW.

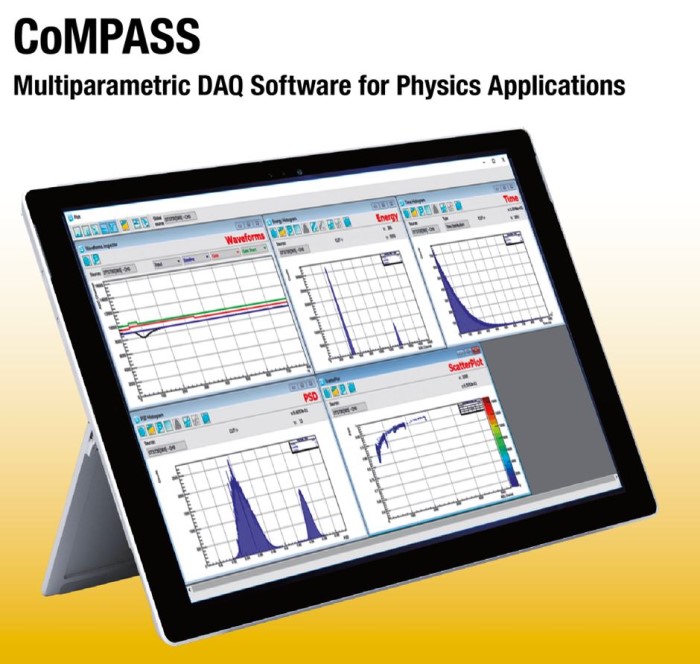

Входные сигналы считываются флэш-АЦП с разрешением 14 бит и частотой дискретизации 250 МС / с, что хорошо подходит для сигналов средней скорости, таких как сигналы, поступающие от жидких или неорганических сцинтилляторов, соединенных с ФЭУ или кремниевыми фотоумножителями, а также для высокоточных детекторов, таких как кремниевые или HPGe, соединенных с заряженными чувствительными предусилителями. Сбор данных может быть независимым от канала, и возможно использовать логику совпадения / антисогласования между различными каналами и внешнее наложение вето / стробирование. Несколько плат могут быть синхронизированы для создания сложных систем. В случае режима DPP данные могут быть сохранены в режиме списка с отметкой времени для поддержки более высоких скоростей ввода и улучшения производительности. Накопленные события могут быть отклонены или сохранены для оперативного анализа. Сбор данных в режиме DPP полностью контролируется программным обеспечением CoMPASS и MC2Analyzer, которые управляют параметрами алгоритма, строят графики и экономят соответствующую энергию, время и PSD-спектры. В случае режима записи формы сигнала пользователь может воспользоваться преимуществами программного обеспечения CAENScope и WaveDump software для доступа к форме сигнала и ее сохранения. Для интеграции и настройки конкретных систем сбора данных доступны библиотеки и демонстрационное программное обеспечение на C и LabVIEW.
Семейство DT5725S выпускается в настольном форм-факторе с 8 входными каналами. Связь с платой осуществляется через интерфейсы USB и Optical Link.
|
Код |
Описание |
|
WDT5725BXAAA |
DT5725B — 8 каналов, 14 бит, 250 Мвыб/с, дигитайзер: 5,12 Мвыб/канал, CE30, SE |
|
WDT5725XAAAA |
DT5725 - 8 каналов, 14 бит, 250 Мвыб/с, дигитайзер: 640 кСм/канал, CE30, SE |
|
WDT5725SBXAA |
DT5725SB — 8 каналов, 14 бит, 250 Мвыб/с, дигитайзер: 5,12 Мвыб/канал, Arria V GX, SE |
|
WDT5725SXAAA |
DT5725S — 8 каналов, 14 бит, 250 Мвыб/с, дигитайзер: 640 квыб/канал, Arria V GX, SE |
