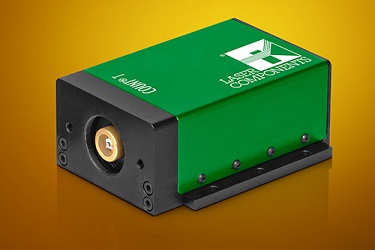

Детекторы для счета фотонов серии COUNT T компании Laser Components обладают уникальным сочетанием высокой квантовой эффективности, широкого динамического диапазона и простотой использования для применений связанных со счетом фотонов, таких как коррелированный по времени счет единичных фотонов (TCSPC – Time Correlated Single Photon Counting) и измерение времени жизни флуоресценции (FLIM – Fluorescence Lifetime Imaging). Благодаря сверхмалошумящему кремниевому лавинному фотодиоду, работающего в гейгеровском режиме для регистрации единичных фотонов, а также специально разработанной схеме активного гашения и электронике для обработки сигнала детектор для счета фотонов серии COUNT T предлагает все необходимое для счета единичных фотонов в спектральном диапазоне от 400 до 1000 нм. Падающие фотоны генерируют соответствующие электрические импульсы, которые могут быть без труда считаны как выходной TTL сигнал. Более 70% поступающих фотонов могут быть зарегистрированы при 670 нм, в то время как эффективность регистрации фотонов в красной области спектра при 810 нм составляет более 60%. Функция стробирования позволяет отключить модуль между измерениями, чтобы обеспечить защиту против случайной перегрузки. В качестве опции предлагается стандартный FC разъем для соединения детектора с образцом через многомодовое оптическое волокно, чтобы исключить влияние фоновой засветки.
Особенности:
- очень низкая скорость темнового счета до 100 импульсов/c;
- эффективность регистрации фотонов более 70% (при 670 нм);
- FC разъем для подключения оптоволокна (опция);
- источник питания 12 В;
- стабильная скорость считывания;
- выходные сигналы NIM и TTL.
Применение:
- коррелированный по времени счет единичных фотонов (TCSPC);
- измерение времени жизни флуоресценции (FLIM);
- флуоресцентный анализ;
- ЛИДАР;
- определение размеров частиц.
Технические параметры детекторов для счета фотонов серии COUNT T:
|
Параметр |
Значение |
Единица измерения | ||
|
Минимальное значение |
Типовое значение |
Максимальное значение | ||
|
Спектральный диапазон |
400 |
1000 |
нм | |
|
Скорость темнового счета: | ||||
|
COUNT-T-100 |
100 |
импульсов/сек | ||
|
COUNT-T-250 |
250 |
импульсов/сек | ||
|

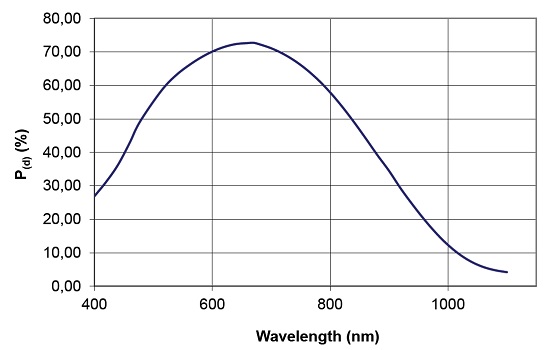

Эффективность регистрации фотонов Pd1: | ||||
|
при 405 нм |
20 |
40 |
% | |
|
при 670 нм |
60 |
75 |
% | |
|
при 810 нм |
40 |
60 |
% | |
|
Диаметр активной области (номинальный) 2 |
100 |
мкм | ||
|
Временное разрешение 3 |
350 |
пс | ||
|
Вероятность после импульсов 4 |
1 |
% | ||
|
Мертвое время |
42 |
45 |
нс | |
|
Входное напряжение режима стробирования: | ||||
|
Включение режима стробирования |
низкий сигнал TTL (<0.5) |
В | ||
|
Выключение режима стробирования |
высокий сигнал TTL (>2.4) |
В | ||
|
Входное время отклика режима стробирования: | ||||
|
Включение режима стробирования |
15 |
20 |
нс | |
|
Выключение режима стробирования |
60 |
65 |
нс | |
|
Длительность выходного NIM импульса |
20 |
нс | ||
|
Амплитуда выходного NIM импульса (в 50 Ом) |
-0.8 до -1 |
В | ||
|
Длительность выходного TTL импульса |
15 |
17 |
нс | |
|
Амплитуда выходного TTL импульса (в 50 Ом) |
3 |
В | ||
|
Задержка между временем прихода фотона и TTL импульсом |
30 |
нс | ||
|
Напряжение питания |
11.5 |
12.0 |
12.5 |
В |
|
Ток питания (включение) |
0.8 |
А | ||
|
Ток питания (работа при 1М импульсов/сек) |
0.2 |
А | ||
|
Скорость счета |
20 000 000 |
импульсов/сек | ||
Примечание:
1) Спецификация действительна для детекторов без FC-разъема;
2) Активная область встроенного лавинного фотодиода больше чем 100 мкм;
3) Временное разрешение зависит от скорости счета и длины волны излучения;
4) Действительно для временного интервала от 0 до 500 нс.
|
