Поставщик
|
Laser Components |
|
Типы изделий
|
детекторы |
|
Применение
|
для счета фотонов |
|
Тип детектора счета фотонов
|
детекторы |

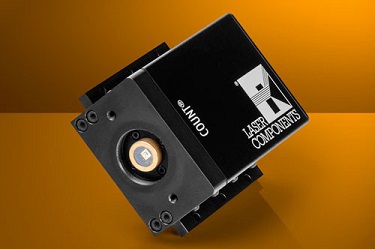

Детекторы для счета фотонов серии COUNT S компании Laser Components обладают уникальным сочетанием высокой квантовой эффективности, большой активной области и простоты использования для применений, связанных со счетом фотонов. Благодаря кремниевому лавинному фотодиоду SAP500 Laser Components с активной областью 500 мкм, а также специально разработанной пассивной схемой гашения и электронике для обработки сигнала детектор для счета фотонов серии COUNT S предлагает все необходимое для счета единичных фотонов в спектральном диапазоне от 400 до 1000 нм. Падающие фотоны генерируют соответствующие электрические импульсы, которые могут быть без труда считаны как выходной TTL сигнал. Благодаря высокой эффективности регистрации фотонов в 65% при 670 нм и 45% при 810 нм, а также скорости темнового счета в диапазоне от 1000 до 5000 импульсов/сек детекторы для счета фотонов серии COUNT S представляют собой привлекательную альтернативу для модулей счета фотонов COUNT с активной схемой гашения. В качестве опции предлагается стандартный FC разъем для соединения детектора с образцом через одномодовое или многомодовое оптическое волокно, чтобы исключить влияние фоновой засветки.
Особенности:
- размер активной области 500 мкм;
- спектральный диапазон от 400 до 1000 нм;
- эффективность регистрации фотонов при 670 нм составляет более 60%;
- скорость темнового счета от 1000 до 5000 импульсов/с;
- FC разъем для подключения оптоволокна (опция);
- рабочее напряжение 12 В.
Применение:
- определение размеров частиц;
- флуоресцентный анализ;
- ЛИДАР;
- астрономия;
- квантовая криптография;
- спектроскопия.
Технические характеристики детекторов счета фотонов серии COUNT S Laser Components:
|
Параметр |
Значение |
Единица измерения | ||
|
Минимальное значение |
Типовое значение |
Максимальное значение | ||
|
Спектральный диапазон |
400 |
|
1000 |
нм |
|
Скорость темнового счета | ||||
|
COUNT-1000S |
|
|
1000 |
импульсов/сек |
|
COUNT-2000S |
|
|
2000 |
импульсов/сек |
|
COUNT-5000S |
|
|
5000 |
импульсов/сек |
|
Эффективность регистрации фотонов Pd1 | ||||
|
при 405 нм |
|
60 |
|
% |
|
при 670 нм |
|
65 |
|
% |
|
при 810 нм |
|
45 |
|
% |
|
Диаметр активной области (номинальный) 2 |
|
500 |
|
мкм |
|
Временное разрешение |
|
600 |
|
пс |
|
Мертвое время |
300 |
700 |
1500 |
нс |
|
Длительность выходного TTL импульса |
|
22 |
|
нс |
|
Амплитуда выходного TTL импульса (в 50 Ом) |
|
2 |
|
В |
|
Задержка между временем прихода фотона и TTL импульсом |
|
20 |
|
нс |
|
Напряжение питания |
11.5 |
12.0 |
12.5 |
В |
|
Ток питания (включение) |
|
0.5 |
|
А |
|
Ток питания (работа при 1М импульсов/сек) |
|
0.15 |
|
А |
|
Скорость счета |
|
500 000 |
800 000 |
импульсов/сек |
Примечание:
1) Спецификация действительна для детекторов без FC-разъема;
2) Временное разрешение зависит от скорости счета и длины волны излучения
