Поставщик
|
Laser Components |
|
Типы изделий
|
детекторы |
|
Применение
|
для счета фотонов |
|
Тип детектора счета фотонов
|
детекторы |

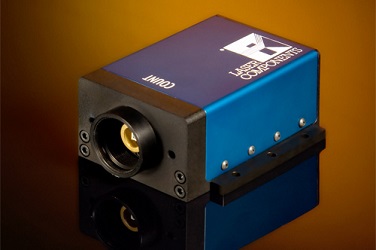

Детекторы для счета фотонов серии COUNT BLUE компании Laser Components обладают уникальным сочетанием высокой квантовой эффективности, широкого динамического диапазона и простотой использования для применений связанных со счетом фотонов. Благодаря сверхмалошумящему кремниевому лавинному фотодиоду, работающего в гейгеровском режиме для регистрации единичных фотонов, а также специально разработанной схеме активного гашения и электронике для обработки сигнала от компании PicoQuant GmbH детектор для счета фотонов серии COUNT BLUE предлагает все необходимое для счета единичных фотонов в спектральном диапазоне от 350 до 1000 нм. Падающие фотоны генерируют соответствующие электрические импульсы, которые могут быть без труда считаны как выходной TTL сигнал. Более 60% поступающих фотонов могут быть зарегистрированы при 405 нм, более 65% в зеленой области спектра, в то время как эффективность регистрации фотонов в красной области обычно более 50%. Функция стробирования позволяет отключить модуль между измерениями, чтобы обеспечить защиту против случайной перегрузки. В качестве опции предлагается стандартный FC разъем для соединения детектора с образцом через многомодовое оптическое волокно, чтобы исключить влияние фоновой засветки.
Особенности:
- очень низкая скорость темнового счета;
- эффективность регистрации фотонов более 60% в синей области и более 65% в зеленой и желтой области спектра;
- FC разъем для подключения оптоволокна (опция);
- источник питания 12 В;
- стабильная скорость считывания.
Применение:
- конфокальная микроскопия;
- определение размеров частиц;
- флуоресцентный анализ;
- ЛИДАР;
- астрономия;
- рамановская спектроскопия.
Технические параметры детекторов для счета фотонов серии COUNT BLUE:
|
Параметр |
Значение |
Единица измерения |
||
|
Минимальное значение |
Типовое значение |
Максимальное значение |
||
|
Спектральный диапазон |
350 |
|
1000 |
нм |
|
Скорость темнового счета: |
||||
|
COUNT-10B |
|
|
10 |
импульсов/сек |
|
COUNT-20B |
|
|
20 |
импульсов/сек |
|
COUNT-50B |
|
|
50 |
импульсов/сек |
|
COUNT-100B |
|
|
100 |
импульсов/сек |
|
COUNT-250B |
|
|
250 |
импульсов/сек |
|

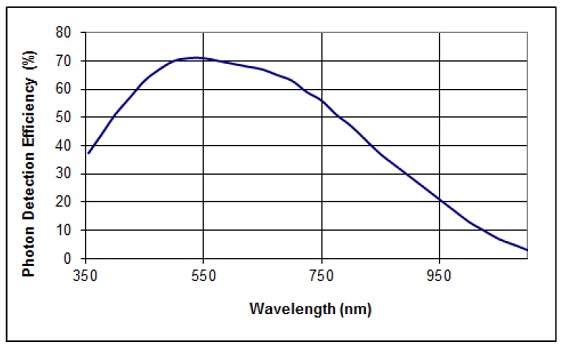

Эффективность регистрации фотонов Pd1: |
||||
|
при 405 нм |
50 |
55 |
|
% |
|
при 532 нм |
60 |
70 |
|
% |
|
при 670 нм |
50 |
55 |
|
% |
|
Диаметр активной области (номинальный) 2 |
|
100 |
|
мкм |
|
Временное разрешение 3 |
|
1000 |
|
пс |
|
Вероятность после импульсов 4 |
|
0.2 |
1 |
% |
|
Мертвое время |
42 |
45 |
|
нс |
|
Входное напряжение режима стробирования: |
||||
|
Включение режима стробирования |
|
низкий сигнал TTL (<0.5) |
|
В |
|
Выключение режима стробирования |
|
высокий сигнал TTL (>2.4) |
|
В |
|
Входное время отклика режима стробирования: |
||||
|
Включение режима стробирования |
|
15 |
20 |
нс |
|
Выключение режима стробирования |
|
60 |
65 |
нс |
|
Длительность выходного TTL импульса |
|
15 |
17 |
нс |
|
Амплитуда выходного TTL импульса (в 50 Ом) |
|
3 |
|
В |
|
Задержка между временем прихода фотона и TTL импульсом |
|
30 |
|
нс |
|
Напряжение питания |
11.5 |
12.0 |
12.5 |
В |
|
Ток питания (включение) |
|
0.8 |
|
А |
|
Ток питания (работа при 1М импульсов/сек) |
|
0.2 |
|
А |
|
Скорость счета |
|
|
20 000 000 |
импульсов/сек |
Примечание:
1) Спецификация действительна для детекторов без FC-разъема;
2) Активная область встроенного лавинного фотодиода больше чем 100 мкм;
3) Временное разрешение зависит от скорости счета и длины волны излучения;
4) Действительно для временного интервала от 0 до 500 нс.
