Поликристаллический селенид свинца (PbSe) является стандартным полупроводниковым детектором с чувствительностью в спектральном диапазоне от 1 мкм до 5.5 мкм. Сопротивление фотопроводящих детекторов зависит от падающего света. Детектор PbSe имеет особенно сильный внутренний фотоэлектрический эффект - когда инфракрасный свет достигает поверхности детектора PbSe, его сопротивление уменьшается. Детекторы PbSe могут использоваться без охлаждения на длине волны до 4,7 мкм. При комнатной температуре они обладают обнаружительной способностью D*, превышающий 1010 смГц1/2/Вт. При низких температурах, они достигают даже более высокого уровня обнаружительной способности. Кроме того, спектральный диапазон смещается в область 5.5 мкм. PbSe фотоприемники имеют хорошее соотношение цена-производительность при высокой чувствительности и короткой постоянной времени.

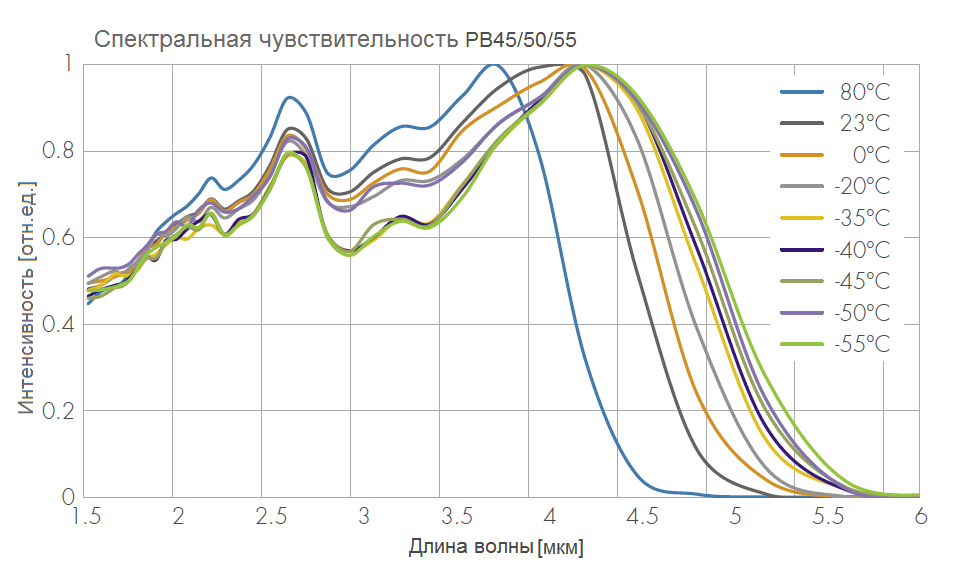

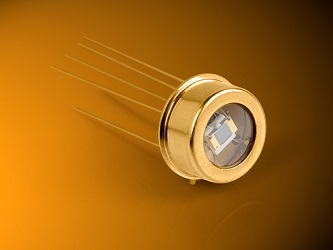

Компания Laser Components изготавливает детекторы на основе селенида свинца PbSe на своей фабрике в г. Темпе (штат Аризона, США). Стандартный размер PbSe чипов составляет 2 мм х 2 мм для всех моделей детекторов. Другие размеры чипа доступны по запросу. Детектор PbSe серии PB45 представляет собой неохлаждаемый фотоприемник, который обнаруживает излучение с длиной волны в диапазоне от 1 мкм до 4.7 мкм. PbSe серии PB50 имеет Пельтье охлаждение -20 °С или -30 °С. В серии PB55 детектор имеет встроенное Пельтье охлаждение до -45 °C.
Особенности:
- спектральный диапазон 1-4.7 мкм (серия PB45);
- спектральный диапазон 1-4.9 мкм (серия PB50);
- спектральный диапазон 1-5.2 мкм (серия PB55);
- размер активной области от 1х1 мм до 5х5 мм;
- сапфировое входное окно, стекло, кремний 1.5-5 мкм;
- различные металлические корпуса (ТО-46, ТО-39, ТО-8, ТО-66);
- 1, 2, 3-стадийное термоэлектрическое охлаждение.
Применения:
- недисперсионный инфракрасный газовый анализ;
- медицинская капнография;
- контроль пламени;
- бесконтактное измерение температуры.
Основные параметры детекторов PbSe серии PB45 без охлаждения (спецификация при температуре +23 0С):
|
Модель |
Размер элемента, мм |
Диаметр апертуры, мм |
20% отсечка длины волны, мкм |
Пиковая длина волны, мкм |
Пиковая чувствительность, В/Вт |
Постоянная времени, мкс | |
|
Тип. |
Тип. |
Мин. |
Тип. |
Тип. | |||
|
PB45S20209S |
2.0х2.0 |
6.35 |
4.7 |
4.0 |
8500 |
17000 |
5 |
Электрооптические параметры детекторов PbSe серии PB45 без охлаждения (спецификация при температуре +23 0С):
|
Модель |
Размер элемента, мм |
Плотность шума, мкВ/Гц1/2 |
Пиковая обнаружительная способность D*, смГц1/2/Вт |
Пиковая обнаружительная способность D*, смГц1/2/Вт |
Темновое сопротивление, МОм/площадь | |||||
|
При 90 Гц |
При 1 кГц |
Тип. при 90 Гц |
Макс. при 90 Гц |
Тип. при 1 кГц |
Макс. при 1 кГц |
Мин. |
Тип. |
Макс. | ||
|
PB45S20209S |
2.0х2.0 |
2.1 |
0.7 |
2.5*109 |
5.0*109 |
8.0*109 |
1.6*1010 |
0.1 |
0.8 |
2.5 |
Основные параметры детекторов PbSe серии PB50 c термоэлектрическим охлаждением:
|
Модель |
Размер элемента, мм |
Диаметр апертуры, мм |
20% отсечка длины волны, мкм |
Пиковая длина волны, мкм |
Пиковая чувствительность, В/Вт |
Постоянная времени, мкс |
Особенности | ||
|
Тип. |
Тип. |
Мин. |
Тип. |
Тип. |
Макс. | ||||
|
PB50S1010T17M |
1.0х1.0 |
11.0 |
4.8 |
4.2 |
48000 |
72000 |
8 |
20 |
1-стадийное охлаждение (1.2 Вт), ТО-37 |
|
PB50S2020T17M |
2.0х2.0 |
11.0 |
4.8 |
4.2 |
24000 |
36000 |
8 |
20 |
1-стадийное охлаждение (1.2 Вт), ТО-37 |
|
PB50S3030T17M |
3.0х3.0 |
11.0 |
4.8 |
4.2 |
16000 |
24000 |
8 |
20 |
1-стадийное охлаждение (1.2 Вт), ТО-37 |
|
PB50S1010T26L |
1.0х1.0 |
11.0 |
4.9 |
4.3 |
79000 |
120000 |
10 |
25 |
2-стадийное охлаждение (1.5 Вт), ТО-66 |
|
PB50S2020T26L |
2.0х2.0 |
11.0 |
4.9 |
4.3 |
39500 |
60000 |
10 |
25 |
2-стадийное охлаждение (1.5 Вт), ТО-66 |
|
PB50S3030T26L |
3.0х3.0 |
11.0 |
4.9 |
4.3 |
26300 |
40000 |
10 |
25 |
2-стадийное охлаждение (1.5 Вт), ТО-66 |
Параметры термоэлектрического охлаждения детекторов PbSe серии PB50:
|
Модель |
Размер элемента, мм |
Рабочая температура детектора, 0С |
Максимальное охлаждение |
Дельта температуры при макс.охлаждении, 0С |
Опциональные варианты корпусов | |
|
Тип. |
Мин. |
Тип. | ||||
|
PB50S1010T17M |
1.0х1.0 |
-20 |
1.0 В при 1.2 А |
45 |
50 |
ТО-8 |
|
PB50S2020T17M |
2.0х2.0 |
-20 |
1.0 В при 1.2 А |
45 |
50 |
ТО-8 |
|
PB50S3030T17M |
3.0х3.0 |
-20 |
1.0 В при 1.2 А |
45 |
50 |
ТО-8 |
|
PB50S1010T26L |
1.0х1.0 |
-35 |
0.9 В при 1.2 А |
55 |
60 |
ТО-8, ТО-37 |
|
PB50S2020T26L |
2.0х2.0 |
-35 |
0.9 В при 1.2 А |
55 |
60 |
ТО-8, ТО-37 |
|
PB50S3030T26L |
3.0х3.0 |
-35 |
0.9 В при 1.2 А |
55 |
60 |
ТО-8, ТО-37 |
Электрооптические параметры детекторов PbSe серии P50 с термоэлектрическим охлаждением:
|
Модель |
Размер элемента, мм |
Пиковая обнаружительная способность D*, смГц1/2/Вт |
Пиковая обнаружительная способность D*, смГц1/2/Вт |
Темновое сопротивление, Мом/площадь | ||||
|
Тип. при 90 Гц |
Макс. при 90 Гц |
Тип. при 1 кГц |
Макс. при 1 кГц |
Мин. |
Тип. |
Макс. | ||
|
PB50S1010T17M |
1.0х1.0 |
5.0*109 |
1.0*1010 |
1.5*1010 |
3.0*1010 |
0.5 |
4.0 |
10.0 |
|
PB50S2020T17M |
2.0х2.0 |
5.0*109 |
1.0*1010 |
1.5*1010 |
3.0*1010 |
0.5 |
4.0 |
10.0 |
|
PB50S3030T17M |
3.0х3.0 |
5.0*109 |
1.0*1010 |
1.5*1010 |
3.0*1010 |
0.5 |
4.0 |
10.0 |
|
PB50S1010T26L |
1.0х1.0 |
5.5*109 |
1.1*1010 |
1.7*1010 |
3.2*1010 |
1.0 |
5.0 |
15.0 |
|
PB50S2020T26L |
2.0х2.0 |
5.5*109 |
1.1*1010 |
1.7*1010 |
3.2*1010 |
1.0 |
5.0 |
15.0 |
|
PB50S3030T26L |
3.0х3.0 |
5.5*109 |
1.1*1010 |
1.7*1010 |
3.2*1010 |
1.0 |
5.0 |
15.0 |
Основные параметры детекторов PbSe серии PB55 c термоэлектрическим охлаждением:
|
Модель |
Размер элемента, мм |
Диаметр апертуры, мм |
20% отсечка длины волны, мкм |
Пиковая длина волны, мкм |
Пиковая чувствительность, В/Вт |
Постоянная времени, мкс |
Особенности | ||
|
Тип. |
Тип. |
Мин. |
Тип. |
Тип. |
Макс. | ||||
|
PB55S1010T2S6L |
1.0х1.0 |
11.0 |
5.2 |
4.6 |
120000 |
180000 |
12 |
30 |
2-стадийное охлаждение (2.5 Вт), ТО-66 |
|
PB55S2020T2S6L |
2.0х2.0 |
11.0 |
5.2 |
4.6 |
60000 |
90000 |
12 |
30 |
2-стадийное охлаждение (2.5 Вт), ТО-66 |
|
PB55S3030T2S6L |
3.0х3.0 |
11.0 |
5.2 |
4.6 |
40000 |
60000 |
12 |
30 |
2-стадийное охлаждение (2.5 Вт), ТО-66 |
Параметры термоэлектрического охлаждения детекторов PbSe серии PB55:
|
Модель |
Размер элемента, мм |
Рабочая температура детектора, 0С |
Максимальное охлаждение |
Дельта температуры при макс.охлаждении, 0С |
Опциональные варианты корпусов | |
|
Тип. |
Мин. |
Тип. | ||||
|
PB55S1010T2S6L |
1.0х1.0 |
-50 |
1.8 В при 1.2 А |
70 |
75 |
ТО-8 |
|
PB55S2020T2S6L |
2.0х2.0 |
-50 |
1.8 В при 1.2 А |
70 |
75 |
ТО-8 |
|
PB55S3030T2S6L |
3.0х3.0 |
-45 |
1.8 В при 1.2 А |
70 |
75 |
ТО-8 |
Электрооптические параметры детекторов PbSe серии PB55 с термоэлектрическим охлаждением:
|
Модель |
Размер элемента, мм |
Пиковая обнаружительная способность D*, смГц1/2/Вт |
Пиковая обнаружительная способность D*, смГц1/2/Вт |
Темновое сопротивление, Мом/площадь | ||||
|
Тип. при 90 Гц |
Макс. при 90 Гц |
Тип. при 1 кГц |
Макс. при 1 кГц |
Мин. |
Тип. |
Макс. | ||
|
PB55S1010T2S6L |
1.0х1.0 |
7.0*109 |
1.2*1010 |
2.2*1010 |
3.6*1010 |
1.0 |
6.0 |
20.0 |
|
PB55S2020T2S6L |
2.0х2.0 |
7.0*109 |
1.2*1010 |
2.2*1010 |
3.6*1010 |
1.0 |
6.0 |
20.0 |
|
PB55S3030T2S6L |
3.0х3.0 |
7.0*109 |
1.2*1010 |
2.2*1010 |
3.6*1010 |
1.0 |
6.0 |
20.0 |
|
