Поставщик
|
Laser Components |
|
Типы изделий
|
детекторы |
|
Применение
|
для ИК излучения |
|
Рабочий спектральный диапазон, нм
|
1000-3300 |
|
Материал
|
PbS, PbSe |

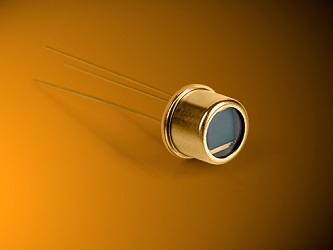

Поликристаллический сульфид свинца (PbS) регистрирует инфракрасное излучение в спектральном диапазоне от 1 мкм до 3.0 мкм. Детекторы PbS демонстрируют более высокую чувствительность, примерно на 1 порядок, чем детекторы PbSe, однако их постоянная времени длиннее. Детектор PbS является полупроводником группы А3В5, поэтому когда инфракрасный свет, достигающий поверхности детектора PbS, уменьшает его сопротивление. Детекторы PbS часто используются, когда требуются фотоприемники с большой активной областью, потому что они дешевле в сравнении с фотодиодами InGaAs.
Компания Laser Components изготавливает детекторы на основе селенида свинца PbS на своей фабрике в г. Темпе (штат Аризона, США). Стандартный размер PbS чипов составляет 2 мм х 2 мм для всех моделей детекторов. Другие размеры чипа, а также Пельтье охлаждение доступны по запросу.
Особенности:

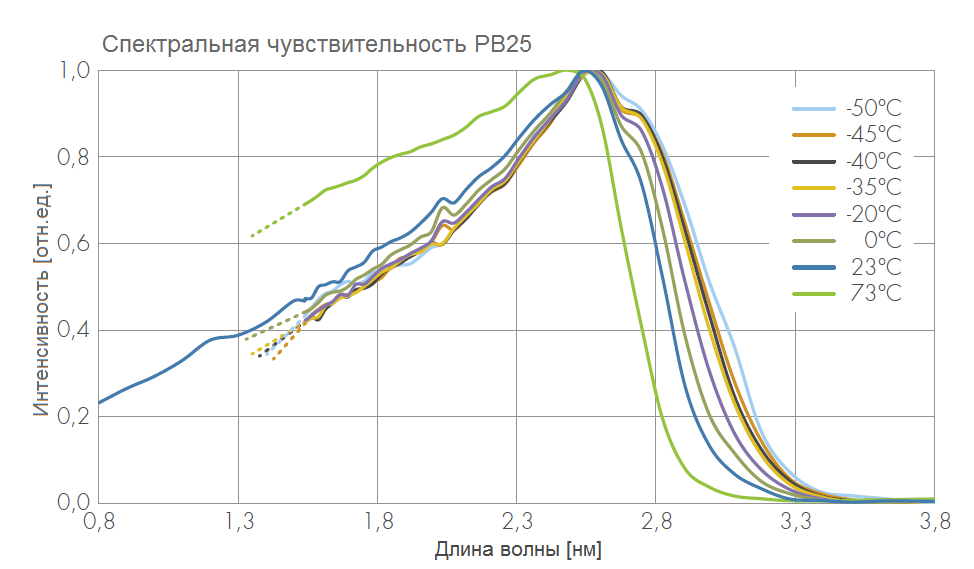

- спектральный диапазон 1-3.0 мкм (серия PB25);
- спектральный диапазон 1-3.3 мкм (серия PB27);
- спектральный диапазон 1-3.4 мкм (серия PB30);
- размер активной области от 1х1 мм до 6х6 мм;
- сапфировое входное окно, стекло, кремний 1.2-3.5 мкм;
- различные металлические корпуса (ТО-46, ТО-39, ТО-8, ТО-66);
- 1, 2, 3-стадийное термоэлектрическое охлаждение.
Применения:
- регистрация искр;
- производство бумаги;
- контроль пламени;
- бесконтактное измерение температуры.
Основные параметры детекторов PbS серии PB25 (спецификация при температуре +23 0С):
|
Модель |
Размер элемента, мм |
Диаметр апертуры, мм |
20% отсечка длины волны, мкм |
Пиковая длина волны, мкм |
Пиковая чувствительность, В/Вт |
Постоянная времени, мкс | ||
|
Тип. |
Тип. |
Мин. |
Тип. |
Тип. |
Макс. | |||
|
PB25S10104S |
1.0х1.0 |
3.8 |
3.0 |
2.4 |
560000 |
800000 |
200 |
400 |
|
PB25S20209S |
2.0х2.0 |
6.35 |
3.0 |
2.4 |
280000 |
400000 |
200 |
400 |
|
PB25S30309S |
3.0х3.0 |
6.35 |
3.0 |
2.4 |
185000 |
260000 |
200 |
400 |
|
PB25S50508M |
5.0х5.0 |
9.5 |
3.0 |
2.4 |
110000 |
160000 |
200 |
400 |
|
PB25S60608M |
6.0х6.0 |
9.5 |
3.0 |
2.4 |
90000 |
140000 |
200 |
400 |
Электрооптические параметры детекторов PbS серии PB25 (спецификация при температуре +23 0С):
|
Модель |
Размер элемента, мм |
Плотность шума, мкВ/Гц1/2 |
Пиковая обнаружительная способность D*, смГц1/2/Вт |
Пиковая обнаружительная способность D*, смГц1/2/Вт |
Темновое сопротивление, МОм/площадь | |||||
|
При 90 Гц |
При 650 Гц |
Тип. при 90 Гц |
Макс. при 90 Гц |
Тип. при 650 Гц |
Макс. при 650 Гц |
Мин. |
Тип. |
Макс. | ||
|
PB25S10104S |
1.0х1.0 |
4.2 |
1.4 |
2.5*1010 |
3.5*1010 |
8.0*1010 |
1.1*1011 |
0.25 |
0.8 |
2.5 |
|
PB25S20209S |
2.0х2.0 |
4.2 |
1.4 |
2.5*1010 |
3.5*1010 |
8.0*1010 |
1.1*1011 |
0.25 |
0.8 |
2.5 |
|
PB25S30309S |
3.0х3.0 |
--- |
--- |
2.5*1010 |
3.5*1010 |
8.0*1010 |
1.1*1011 |
0.25 |
0.8 |
2.5 |
|
PB25S50508M |
5.0х5.0 |
--- |
--- |
2.2*1010 |
3.0*1010 |
7.0*1010 |
9.0*1010 |
0.2 |
0.8 |
2.5 |
|
PB25S60608M |
6.0х6.0 |
--- |
--- |
2.2*1010 |
3.0*1010 |
7.0*1010 |
9.0*1010 |
0.2 |
0.8 |
2.5 |
Основные параметры детекторов PbS серии PB27 c термоэлектрическим охлаждением:
|
Модель |
Размер элемента, мм |
Диаметр апертуры, мм |
20% отсечка длины волны, мкм |
Пиковая длина волны, мкм |
Пиковая чувствительность, В/Вт |
Постоянная времени, мкс |
Особенности | ||
|
Тип. |
Тип. |
Мин. |
Тип. |
Тип. |
Макс. | ||||
|
PB27S1010T17M |
1.0х1.0 |
6.35 |
3.3 |
2.6 |
1300000 |
1950000 |
800 |
1600 |
1-стадийное охлаждение (1.2 Вт), ТО-37 |
|
PB27S2020T17M |
2.0х2.0 |
6.35 |
3.3 |
2.6 |
650000 |
975000 |
800 |
1600 |
1-стадийное охлаждение (1.2 Вт), ТО-37 |
|
PB27S3030T17M |
3.0х3.0 |
6.35 |
3.3 |
2.6 |
430000 |
650000 |
800 |
1600 |
1-стадийное охлаждение (1.2 Вт), ТО-37 |
|
PB27S5050T1S6M |
5.0х5.0 |
11.0 |
3.3 |
2.6 |
260000 |
390000 |
800 |
1600 |
1-стадийное охлаждение, ТО-66 |
|
PB27S6060T1S6M |
6.0х6.0 |
11.0 |
3.3 |
2.6 |
215000 |
325000 |
800 |
1600 |
1-стадийное охлаждение, ТО-66 |
|
PB27S2020T26L |
2.0х2.0 |
11.0 |
3.3 |
2.6 |
660000 |
1000000 |
1250 |
2500 |
2-стадийное охлаждение (1.5 Вт), ТО-66 |
|
PB27S3030T26L |
3.0х3.0 |
11.0 |
3.3 |
2.6 |
440000 |
660000 |
1250 |
2500 |
2-стадийное охлаждение (1.5 Вт), ТО-66 |
|
PB27S5050T2S6L |
5.0х5.0 |
11.0 |
3.3 |
2.6 |
280000 |
420000 |
1750 |
3500 |
2-стадийное охлаждение, ТО-66 |
|
PB27S6060T2S6L |
6.0х6.0 |
11.0 |
3.3 |
2.6 |
240000 |
360000 |
1750 |
3500 |
2-стадийное охлаждение, ТО-66 |
Параметры термоэлектрического охлаждения детекторов PbS серии PB27:
|
Модель |
Размер элемента, мм |
Рабочая температура детектора, 0С |
Максимальное охлаждение |
Дельта температуры при макс.охлаждении, 0С |
Опциональные варианты корпусов | |
|
Тип. |
Мин. |
Тип. | ||||
|
PB27S1010T17M |
1.0х1.0 |
-25 |
1.0 В при 1.2 А |
45 |
50 |
ТО-8 |
|
PB27S2020T17M |
2.0х2.0 |
-25 |
1.0 В при 1.2 А |
45 |
50 |
ТО-8 |
|
PB27S3030T17M |
3.0х3.0 |
-25 |
1.0 В при 1.2 А |
45 |
50 |
ТО-8 |
|
PB27S5050T1S6M |
5.0х5.0 |
-25 |
1.8 В при 1.2 А |
45 |
50 |
ТО-8 |
|
PB27S6060T1S6M |
6.0х6.0 |
-25 |
1.8 В при 1.2 А |
45 |
50 |
ТО-8 |
|
PB27S2020T26L |
2.0х2.0 |
-35 |
0.9 В при 1.2 А |
55 |
60 |
ТО-8 |
|
PB27S3030T26L |
3.0х3.0 |
-35 |
0.9 В при 1.2 А |
55 |
60 |
ТО-8 |
|
PB27S5050T2S6L |
5.0х5.0 |
-35 |
1.8 В при 1.2 А |
55 |
60 |
ТО-8 |
|
PB27S6060T2S6L |
6.0х6.0 |
-35 |
1.8 В при 1.2 А |
55 |
60 |
ТО-8 |
Электрооптические параметры детекторов PbS серии P27 с термоэлектрическим охлаждением:
|
Модель |
Размер элемента, мм |
Пиковая обнаружительная способность D*, смГц1/2/Вт |
Пиковая обнаружительная способность D*, смГц1/2/Вт |
Темновое сопротивление, МОм/площадь | ||||
|
Тип. при 90 Гц |
Макс. при 90 Гц |
Тип. при 1 кГц |
Макс. при 1 кГц |
Мин. |
Тип. |
Макс. | ||
|
PB27S1010T17M |
1.0х1.0 |
3.5*1010 |
0.6*1011 |
1.0*1011 |
1.65*1011 |
1.5 |
3.0 |
10.0 |
|
PB27S2020T17M |
2.0х2.0 |
3.5*1010 |
0.6*1011 |
1.0*1011 |
1.65*1011 |
1.5 |
3.0 |
10.0 |
|
PB27S3030T17M |
3.0х3.0 |
3.5*1010 |
0.6*1011 |
1.0*1011 |
1.65*1011 |
1.5 |
3.0 |
10.0 |
|
PB27S5050T1S6M |
5.0х5.0 |
2.5*1010 |
5.0*1011 |
8.0*1010 |
1.5*1011 |
1.5 |
3.0 |
10.0 |
|
PB27S6060T1S6M |
6.0х6.0 |
2.5*1010 |
5.0*1011 |
8.0*1010 |
1.5*1011 |
1.5 |
3.0 |
10.0 |
|
PB27S2020T26L |
2.0х2.0 |
5.0*1010 |
0.9*1010 |
1.5*1011 |
2.75*1011 |
2.5 |
5.0 |
15.0 |
|
PB27S3030T26L |
3.0х3.0 |
5.0*1010 |
0.9*1010 |
1.5*1011 |
2.75*1011 |
2.5 |
5.0 |
15.0 |
|
PB27S5050T2S6L |
5.0х5.0 |
3.5*1010 |
8.0*1010 |
1.0*1011 |
2.5*1011 |
3.0 |
6.0 |
20.0 |
|
PB27S6060T2S6L |
6.0х6.0 |
3.5*1010 |
8.0*1010 |
1.0*1011 |
2.5*1011 |
3.0 |
6.0 |
20.0 |
Основные параметры детекторов PbS серии PB30 c термоэлектрическим охлаждением:
|
Модель |
Размер элемента, мм |
Диаметр апертуры, мм |
20% отсечка длины волны, мкм |
Пиковая длина волны, мкм |
Пиковая чувствительность, В/Вт |
Постоянная времени, мкс |
Особенности | ||
|
Тип. |
Тип. |
Мин. |
Тип. |
Тип. |
Макс. | ||||
|
PB30S1010T2S6L |
1.0х1.0 |
11.0 |
3.4 |
2.7 |
1500000 |
2200000 |
1750 |
3500 |
2-стадийное охлаждение (2.5 Вт), ТО-66 |
|
PB30S2020T2S6L |
2.0х2.0 |
11.0 |
3.4 |
2.7 |
750000 |
1100000 |
1750 |
3500 |
2-стадийное охлаждение (2.5 Вт), ТО-66 |
|
PB30S3030T2S6L |
3.0х3.0 |
11.0 |
3.4 |
2.7 |
500000 |
730000 |
1750 |
3500 |
2-стадийное охлаждение (2.5 Вт), ТО-66 |
Параметры термоэлектрического охлаждения детекторов PbS серии PB30:
|
Модель |
Размер элемента, мм |
Рабочая температура детектора, 0С |
Максимальное охлаждение |
Дельта температуры при макс.охлаждении, 0С |
Опциональные варианты корпусов | |
|
Тип. |
Мин. |
Тип. | ||||
|
PB30S1010T2S6L |
1.0х1.0 |
-50 |
1.8 В при 1.2 А |
70 |
75 |
ТО-8 |
|
PB30S2020T2S6L |
2.0х2.0 |
-50 |
1.8 В при 1.2 А |
70 |
75 |
ТО-8 |
|
PB30S3030T2S6L |
3.0х3.0 |
-45 |
1.8 В при 1.2 А |
65 |
70 |
ТО-8 |
Электрооптические параметры детекторов PbS серии PB30 с термоэлектрическим охлаждением:
|
Модель |
Размер элемента, мм |
Пиковая обнаружительная способность D*, смГц1/2/Вт |
Пиковая обнаружительная способность D*, смГц1/2/Вт |
Темновое сопротивление, МОм/площадь | ||||
|
Тип. при 90 Гц |
Макс. при 90 Гц |
Тип. при 1 кГц |
Макс. при 1 кГц |
Мин. |
Тип. |
Макс. | ||
|
PB30S1010T2S6L |
1.0х1.0 |
7.0*1010 |
1.6*1011 |
2.2*1011 |
3.2*1011 |
3.0 |
6.0 |
20.0 |
|
PB30S2020T2S6L |
2.0х2.0 |
7.0*1010 |
1.6*1011 |
2.2*1011 |
3.2*1011 |
3.0 |
6.0 |
20.0 |
|
PB30S3030T2S6L |
3.0х3.0 |
7.0*1010 |
1.6*1011 |
2.2*1011 |
3.2*1011 |
3.0 |
6.0 |
20.0 |
