Поставщик
|
Gentec Electro-Optics |
|
Типы изделий
|
детекторы |
|
Тип детекторов
|
для лазеров |
|
Тип детектора излучения
|
детекторы энергии |
|
Применение
|
для лазерного излучения |

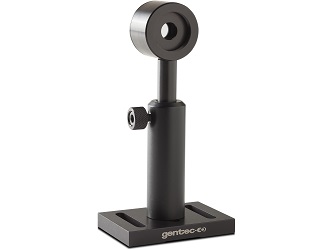

Компактные пироэлектрические детекторы для измерения энергии излучения компании Gentec-EO обладают низким уровнем шумов (менее 50 нДж). Чувствительный элемент детекторной головки может быть покрыт металлическим или органическим черным покрытием для работы в диапазоне от глубокой УФ до дальней ИК области. Диаметр апертуры детекторов серии QE-B составляет 8 мм. Для заказа доступны модели с модулем Integra для проведения измерений без измерительной панели.
Особенности:
1. Очень низкий уровень шума;
Уровень шума как у фотодетекторов, но значения измеряемых энергии такие же высокие, как у пироэлектрических датчиков.
Эквивалентная энергия шума:
- 50 нДж с MT покрытием;
- 100 нДж с BL покрытием;
2. Два варианта покрытия:
- BL: Черное покрытие, чувствительность: 900 В/Дж, считывание: 400 Гц;
- MT: Металлическое покрытие, чувствительность: 2400 В/Дж, считывание: 1000 Гц.
3. Умный интерфейс с данными калибровки;
4. Модели Integra:
Стандартные модели с USB (-INT);
Модели с RS-232 (-IDR) и входом внешнего триггера (-INE);
5. Совместим с измерительными панелями: MAESTRO, M-LINK, S-LINK;
6. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
Технические характеристики детекторов энергии серии QE-B компании Gentec-EO:
|
Рабочие параметры |
QE8SP-B-BL |
QE8SP-B-MT |
|
Макс. значение измеряемой энергии |
3.6 мДж |
1.3 мДж |
|
Макс. частота следования импульсов |
400 Гц |
1 000 Гц |
|
Эффективный размер апертуры |
7.8 X 7.8 мм |
7.8 X 7.8 мм |
|
Измерительная способность |
||
|
Спектральный диапазон* |
0.19 - 20 мкм |
0.19 - 20 мкм |
|
Макс. измеряемая энергия |
|
|
|
с панелью M-LINK |
3.6 мДж |
1.3 мДж |
|
с панелью S-LINK |
2.9 мДж |
1.1 мДж |
|
с панелью MAESTRO |
2.5 мДж |
0.93 мДж |
|
Эквивалентная энергия шума |
|
|
|
с панелью M-LINK (функция подавления шума) a |
100 нДж |
50 нДж (3 нДж) |
|
с панелью S-LINK |
100 нДж |
50 нДж |
|
с панелью MAESTRO |
150 нДж |
80 нДж |
|
Чувствительность |
900 В/Дж |
2400 В/Дж |
|
Макс. частота повторений |
400 Гц |
1000 Гц |
|
Макс. ширина импульса |
10 мкс |
10 мкс |
|
Время нарастания (0-100%) |
30 мкс |
30 мкс |
|
Погрешность калибровки |
± 4.0% |
± 4.0% |
|
Повторяемость |
<0.5 % |
<0.5 % |
|
Предел повреждения |
||
|
Макс. средняя мощность |
0.5 Вт |
0.5 Вт |
|
Максимальная средняя плотность мощности |
|
|
|
1064 нм, 7 нс, 10 Гц |
1 Вт/см2 |
1 Вт/см2 |
|
Макс. плотность энергии |
|
|
|
1064 нм, 7 нс, 10 Гц |
50 мДж/см2 |
50 мДж/см2 |
|
Физические свойства |
||
|
Эффективный размер апертуры |
7.8 x 7.8 мм |
7.8 x 7.8 мм |
|
Поглотитель |
Черный органический |
Металлический |
|
Габаритные размеры |
38.1 Ø X 27.4D мм |
38.1 Ø X 27.4D мм |
|
Вес |
91 г |
91 г |
Модели доступных для заказа детекторов QE-B компании Gentec:
|
Модель |
Описание |
|
QE8SP-B-BL-D0 |
8 x 8 мм, органическое черное покрытие. Стержень с держателем не входят в комплект поставки. |
|
QE8SP-B-BL-INT-D0 |
8 x 8 мм, органическое черное покрытие. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
QE8SP-B-BL-IDR-D0 |
8 x 8 мм, органическое черное покрытие. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
QE8SP-B-BL-INE-D0 |
8 x 8 мм, органическое черное покрытие. С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки. |
|
QE8SP-B-MT-D0 |
8 x 8 мм, металлическое покрытие. Стержень с держателем не входят в комплект поставки. |
|
QE8SP-B-MT-INT-D0 |
8 x 8 мм, металлическое покрытие. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
QE8SP-B-MT-IDR-D0 |
8 x 8 мм, металлическое покрытие. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
QE8SP-B-MT-INE-D0 |
8 x 8 мм, металлическое покрытие. С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки. |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-D-233 |
Стержень и стакан для крепления стержня с основанием |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
