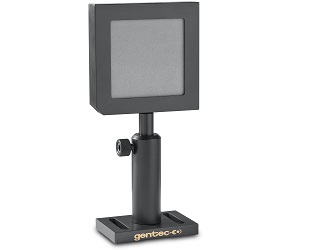

Детекторы для измерения энергии излучения компании Gentec-EO обладают модульной конструкцией и доступны для заказа с QED аттенюатором.
Особенности:
1. Модульная конструкция;
Увеличьте мощность вашего детектора с помощью 2 разных модулей охлаждения.
2. Большой размер апертуры: 65 x 65 мм;
3. Низкий уровень шума;
10 мкДж для моделей с MB покрытием (широкополосное покрытие).
4. QED аттенюатор;
- Измерение в 5 раз более высоких значений энергии;
- Модели без или с калибровкой (см. ниже);
5. Модели с MB покрытием поставляются с мишенью;
6. Умный интерфейс с данными калибровки;
7. Совместимы с измерительными панелями: MAESTRO, M-LINK, S-LINK;
8. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
9. Модели Integra:
Стандартные модели с USB (-INT);
Модели с RS-232 (-IDR) и входом внешнего триггера (-INE).
QED аттенюатор
Аттенюаторы QED увеличивают рабочий диапазон детекторов серии QE и позволяют измерять более высокие значения энергии, плотности энергии, средней мощности и средней плотности мощности. Они пропускают 30-50% (на 1,064 мкм) падающего излучения на детектор и имеют оптическую характеристику близкую к Ламбертовской (широкая диффузная поверхность). Конструкция корпуса аттенюатора позволяет легко вставить его в корпус детектора и достать оттуда. При этом он надежно закреплен с помощью винтов. Поскольку аттенюатор становятся частью детектора, важно понять, как он повлияет на калибровку.
Варианты калибровки детекторов QE с аттенюатором QED:
|
Возможные опции |
||
|
Стандартный вариант калибровки |
||
|
QE Детектор без аттенюатора |
Полная калибровка в диапазоне от 248 - 2500 нм |
|
|
С QED аттенюатором |
Без калибровки (калибруется пользователем) |
|
|
Дополнительная калибровка с QED (QED-CAL-1) |
||
|
QE Детектор без аттенюатора: |
Полная калибровка в диапазоне от 248 - 2500 нм |
|
|
С QED аттенюатором: |
Откалиброван на одной из длин волн (532 нм или 1064 нм) |
|
|
Совместная калибровка с аттенюатором (QED-CAL-2) |
||
|
QE Детектор без аттенюатора: |
Без калибровки |
|
|
С QED аттенюатором: |
Полная калибровка в диапазоне от 308 - 2100 нм |
|
|
Полная калибровка (QED-CAL-3) |
||
|
QE Детектор без аттенюатора: |
Полная калибровка в диапазоне от 248 - 2500 нм |
|
|
С QED аттенюатором: |
Полная калибровка в диапазоне от 308 - 2100 нм (поставляется с DB-15 адаптером) |
|
Технические характеристики детекторов энергии серии QE-65 компании Gentec-EO:
|
Модель |
QE65LP-S-MB |
QE65LP-H-MB |
QE65ELP-S-MB |
QE65ELP-H-MB |
||||||
|
Макс. значение измеряемой энергии (с аттенюатором) |
200 Дж |
200 Дж |
200 Дж |
200 Дж |
||||||
|
Макс. частота следования импульсов |
100 Гц |
100 Гц |
20 Гц |
20 Гц |
||||||
|
Эффективный размер апертуры |
65 x 65 мм |
65 x 65 мм |
65 x 65 мм |
65 x 65 мм |
||||||
|
Измерительная способность |
||||||||||
|
Спектральный диапазон* |
без QED |
c QED |
без QED |
c QED |
без QED |
c QED |
без QED |
c QED |
||
|
|
0.19 – 20 мкм |
0.3 - 2.1 мкм |
0.19 – 20 мкм |
0.3 - 2.1 мкм |
0.19 – 20 мкм |
0.3 - 2.1 мкм |
0.19 – 20 мкм |
0.3 - 2.1 мкм |
||
|
Макс. измеряемая энергия |
без QED |
c QED |
без QED |
c QED |
без QED |
c QED |
без QED |
c QED |
||
|
1064 нм, импульс: 150 мкс, одиночный |
25 Дж |
200 Дж |
25 Дж |
200 Дж |
50 Дж |
200 Дж |
50 Дж |
200 Дж |
||
|
1064 нм, 7 нс, 10 Гц |
25 Дж |
125 Дж |
25 Дж |
125 Дж |
25 Дж |
125 Дж |
25 Дж |
125 Дж |
||
|
266 нм, 7 нс, 10 Гц |
20 Дж |
35 Дж |
20 Дж |
35 Дж |
20 Дж |
35 Дж |
20 Дж |
35 Дж |
||
|
Эквивалентная энергия шума |
10 мкДж |
|
10 мкДж |
|
20 мкДж |
|
20 мкДж |
|
||
|
Чувствительность |
4 В/Дж |
|
4 В/Дж |
|
1.5 В/Дж |
|
1.5 В/Дж |
|
||
|
Макс. частота повторений |
100 Гц |
|
100 Гц |
|
20 Гц |
|
20 Гц |
|
||
|
Макс. ширина импульса (тип.) |
0.7 мс |
|
0.7 мс |
|
5 мс |
|
5 мс |
|
||
|
Время нарастания (тип. 0-100 %) |
1 мс |
|
1 мс |
|
6 мс |
|
6 мс |
|
||
|
Погрешность калибровки |
±3 % |
|
±3 % |
|
±3 % |
|
±3 % |
|
||
|
Повторяемость |
<0.5 % |
|
<0.5 % |
|
<0.5 % |
|
<0.5 % |
|
||
|
Предел повреждения |
||||||||||
|
Макс. средняя мощность |
без QED |
c QED |
без QED |
c QED |
без QED |
c QED |
без QED |
c QED |
||
|
Все длины волн |
12 Вт |
30 Вт |
40 Вт |
90 Вт |
12 Вт |
30 Вт |
40 Вт |
90 Вт |
||
|
Макс. плотность энергии |
без QED |
c QED |
без QED |
c QED |
без QED |
c QED |
без QED |
c QED |
||
|
1064 нм, 150 мкс, 10 Гц |
1.2 Дж/см2 |
14 Дж/см2 |
1.2 Дж/см2 |
14 Дж/см2 |
1.2 Дж/см2 |
14 Дж/см2 |
1.2 Дж/см2 |
14 Дж/см2 |
||
|
1064 нм, 7 нс, единичный импульс |
0.6 Дж/см2 |
16 Дж/см2 |
0.6 Дж/см2 |
16 Дж/см2 |
0.6 Дж/см2 |
16 Дж/см2 |
0.6 Дж/см2 |
16 Дж/см2 |
||
|
1064 нм, 7 нс, 10 Гц |
0.6 Дж/см2 |
8 Дж/см2 |
0.6 Дж/см2 |
8 Дж/см2 |
0.6 Дж/см2 |
8 Дж/см2 |
0.6 Дж/см2 |
8 Дж/см2 |
||
|
532 нм, 7 нс, 10 Гц |
0.6 Дж/см2 |
6 Дж/см2 |
0.6 Дж/см2 |
6 Дж/см2 |
0.6 Дж/см2 |
6 Дж/см2 |
0.6 Дж/см2 |
6 Дж/см2 |
||
|
266 нм, 7 нс, 10 Гц |
0.5 Дж/см2 |
1 Дж/см2 |
0.5 Дж/см2 |
1 Дж/см2 |
0.5 Дж/см2 |
1 Дж/см2 |
0.5 Дж/см2 |
1 Дж/см2 |
||
|
Максимальная средняя плотность мощности (@12 Вт) |
10 Вт/см2 |
600 Вт/см2 |
10 Вт/см2 |
600 Вт/см2 |
10 Вт/см2 |
600 Вт/см2 |
10 Вт/см2 |
600 Вт/см2 |
||
|
Физические свойства |
|
|
|
|
|
|
|
|
||
|
Эффективный размер апертуры (c QED) |
65 X 65 мм (62 X 62 мм) |
|||||||||
|
Поглотитель |
Многополосный |
Многополосный |
Многополосный |
Многополосный |
||||||
|
Габаритные размеры |
90 x 90 x 20 мм |
90 x 90 x 94 мм |
90 x 90 x 20 мм |
90 x 90 x 94 мм |
||||||
|
Вес |
440 г |
|
900 г |
|
440 г |
|
900 г |
|
||
Модели доступных для заказа детекторов QE-65 компании Gentec:
|
Модель |
Описание |
|
QE65LP-S-MB-D0 |
65 x 65 мм, широкополосное покрытие. Стержень с держателем не входят в комплект поставки. |
|
QE65LP-S-MB-INT-D0 |
65 x 65 мм, широкополосное покрытие. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
QE65LP-S-MB-IDR-D0 |
65 x 65 мм, широкополосное покрытие. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
QE65LP-S-MB-INE-D0 |
65 x 65 мм, широкополосное покрытие. С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки. |
|
QE65LP-S-MB-QED-D0 |
65 x 65 мм, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). Стержень с держателем не входят в комплект поставки. |
|
QE65LP-S-MB-QED-INT-D0 |
65 x 65 мм, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
QE65LP-S-MB-QED-IDR-D0 |
65 x 65 мм, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
QE65LP-S-MB-QED-INE-D0 |
65 x 65 мм, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки. |
|
QE65LP-H-MB-D0 |
65 x 65 мм, теплоотвод, широкополосное покрытие. Стержень с держателем не входят в комплект поставки. |
|
QE65LP-H-MB-INT-D0 |
65 x 65 мм, теплоотвод, широкополосное покрытие. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
QE65LP-H-MB-IDR-D0 |
65 x 65 мм, теплоотвод, широкополосное покрытие. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
QE65LP-H-MB-INE-D0 |
65 x 65 мм, теплоотвод, широкополосное покрытие. С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки. |
|
QE65LP-H-MB-QED-D0 |
65 x 65 мм, теплоотвод, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). Стержень с держателем не входят в комплект поставки. |
|
QE65LP-H-MB-QED-INT-D0 |
65 x 65 мм, теплоотвод, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
QE65LP-H-MB-QED-IDR-D0 |
65 x 65 мм, теплоотвод, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
QE65LP-H-MB-QED-INE-D0 |
65 x 65 мм, теплоотвод, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки. |
|
QE65ELP-S-MB-D0 |
65 x 65 мм, широкополосное покрытие, возможность работы со сверхдлинными импульсами. Стержень с держателем не входят в комплект поставки. |
|
QE65ELP-S-MB-INT-D0 |
65 x 65 мм, широкополосное покрытие, возможность работы со сверхдлинными импульсами. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
QE65ELP-S-MB-IDR-D0 |
65 x 65 мм, широкополосное покрытие, возможность работы со сверхдлинными импульсами. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
QE65ELP-S-MB-INE-D0 |
65 x 65 мм, широкополосное покрытие, возможность работы со сверхдлинными импульсами. С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки. |
|
QE65ELP-H-MB-D0 |
65 x 65 мм, широкополосное покрытие, возможность работы со сверхдлинными импульсами. Стержень с держателем не входят в комплект поставки. |
|
QE65ELP-H-MB-INT-D0 |
65 x 65 мм, широкополосное покрытие, возможность работы со сверхдлинными импульсами. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
QE65ELP-H-MB-IDR-D0 |
65 x 65 мм, широкополосное покрытие, возможность работы со сверхдлинными импульсами. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
QE65ELP-H-MB-INE-D0 |
65 x 65 мм, широкополосное покрытие, возможность работы со сверхдлинными импульсами. С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки. |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-D-233 |
Стержень и стакан для крепления стержня с основанием, для -S моделей |
|
|
STAND-D-443 |
Стержень и стакан для крепления стержня с основанием, для -H моделей |
|
|
DB15-BNC |
DB-15 - BNC адаптер для детекторов серий XLE4, QE12, QE25, QE50, QE65, QE95. |
|
|
QED-65 |
Широкополосный аттенюатор для детекторов QE65. 300-2100 нм. |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
