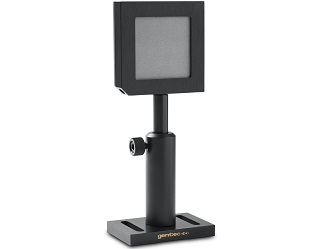

Детекторы для измерения энергии излучения компании Gentec-EO обладают модульной конструкцией и доступны для заказа с QED аттенюатором.
Особенности:
1. Модульная конструкция;
Увеличьте мощность вашего детектора с помощью 2 разных модулей охлаждения.
2. Низкий уровень шума;
10 мкДж для моделей с MB покрытием (широкополосное покрытие).
3. QED аттенюатор;
- Измерение в 5 раз более высоких значений энергии;
- Модели без или с калибровкой (см. ниже);
4. Модели для высокой частоты следования импульсов;
- QE-MB: 200 Гц (стандартные модели)
- QE-MB: 500 Гц (по запросу)
- QE-MT: 4 000 Гц (стандартные модели)
5. Модели с MB покрытием поставляются с мишенью;
6. Умный интерфейс с данными калибровки;
7. Совместимы с измерительными панелями: MAESTRO, M-LINK, S-LINK;
8. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
9. Модели Integra:
Стандартные модели с USB (-INT);
Модели с RS-232 (-IDR) и входом внешнего триггера (-INE).
QED аттенюатор
Аттенюаторы QED увеличивают рабочий диапазон детекторов серии QE и позволяют измерять более высокие значения энергии, плотности энергии, средней мощности и средней плотности мощности. Они пропускают 30-50% (на 1,064 мкм) падающего излучения на детектор и имеют оптическую характеристику близкую к Ламбертовской (широкая диффузная поверхность). Конструкция корпуса аттенюатора позволяет легко вставить его в корпус детектора и достать оттуда. При этом он надежно закреплен с помощью винтов. Поскольку аттенюатор становятся частью детектора, важно понять, как он повлияет на калибровку.
Варианты калибровки детекторов QE с аттенюатором QED:
|
Возможные опции |
||
|
Стандартный вариант калибровки |
||
|
QE Детектор без аттенюатора |
Полная калибровка в диапазоне от 248 - 2500 нм |
|
|
С QED аттенюатором |
Без калибровки (калибруется пользователем) |
|
|
Дополнительная калибровка с QED (QED-CAL-1) |
||
|
QE Детектор без аттенюатора: |
Полная калибровка в диапазоне от 248 - 2500 нм |
|
|
С QED аттенюатором: |
Откалиброван на одной из длин волн (532 нм или 1064 нм) |
|
|
Совместная калибровка с аттенюатором (QED-CAL-2) |
||
|
QE Детектор без аттенюатора: |
Без калибровки |
|
|
С QED аттенюатором: |
Полная калибровка в диапазоне от 308 - 2100 нм |
|
|
Полная калибровка (QED-CAL-3) |
||
|
QE Детектор без аттенюатора: |
Полная калибровка в диапазоне от 248 - 2500 нм |
|
|
С QED аттенюатором: |
Полная калибровка в диапазоне от 308 - 2100 нм (поставляется с DB-15 адаптером) |
|
Технические характеристики детекторов энергии серии QE-50 компании Gentec-EO:
|
Модель |
QE50LP-S-MB |
QE50LP-H-MB |
QE50SP-S-MT |
QE50SP-H-MT |
||||
|
Макс. значение измеряемой энергии (с аттенюатором) |
85 Дж |
85 Дж |
44 Дж |
44 Дж |
||||
|
Макс. частота следования импульсов |
200 Гц |
200 Гц |
4000 Гц |
4000 Гц |
||||
|
Эффективный размер апертуры |
50 x 50 мм |
50 x 50 мм |
50 x 50 мм |
50 x 50 мм |
||||
|
Измерительная способность |
||||||||
|
Спектральный диапазон* |
без QED |
c QED |
без QED |
c QED |
без QED |
c QED |
без QED |
c QED |
|
|
0.19 – 20 мкм |
0.3 - 2.1 мкм |
0.19 – 20 мкм |
0.3 - 2.1 мкм |
0.19 – 20 мкм |
0.3 - 2.1 мкм |
0.19 – 20 мкм |
0.3 - 2.1 мкм |
|
Макс. измеряемая энергия |
без QED |
c QED |
без QED |
c QED |
без QED |
c QED |
без QED |
c QED |
|
1064 нм, 7 нс, 10 Гц |
15 Дж |
85 Дж |
15 Дж |
85 Дж |
13 Дж |
44 Дж |
13 Дж |
44 Дж |
|
266 нм, 7 нс, 10 Гц |
12.5 Дж |
22 Дж |
12.5 Дж |
22 Дж |
1.8 Дж |
6.5 Дж |
1.8 Дж |
6.5 Дж |
|
Эквивалентная энергия шума |
10 мкДж |
|
10 мкДж |
|
10 мкДж |
|
10 мкДж |
|
|
Чувствительность |
3 В/Дж |
|
3 В/Дж |
|
4 В/Дж |
|
4 В/Дж |
|
|
Макс. частота повторений |
200 Гц |
|
200 Гц |
|
4000 Гц |
|
4000 Гц |
|
|
Макс. ширина импульса (тип.) |
675 мкс |
|
675 мкс |
|
10 мкс |
|
10 мкс |
|
|
Время нарастания (тип. 0-100 %) |
900 мкс |
|
900 мкс |
|
20 мкс |
|
20 мкс |
|
|
Погрешность калибровки |
±3 % |
|
±3 % |
|
±3 % |
|
±3 % |
|
|
Повторяемость |
<0.5 % |
|
<0.5 % |
|
<0.5 % |
|
<0.5 % |
|
|
Предел повреждения |
||||||||
|
Макс. средняя мощность |
без QED |
c QED |
без QED |
c QED |
без QED |
c QED |
без QED |
c QED |
|
Все длины волн |
10 Вт |
25 Вт |
20 Вт |
45 Вт |
10 Вт |
25 Вт |
20 Вт |
45 Вт |
|
Макс. плотность энергии |
без QED |
c QED |
без QED |
c QED |
без QED |
c QED |
без QED |
c QED |
|
1064 нм, 7 нс, единичный импульс |
0.6 Дж/см2 |
16 Дж/см2 |
0.6 Дж/см2 |
16 Дж/см2 |
0.50 Дж/см2 |
4 Дж/см2 |
0.50 Дж/см2 |
4 Дж/см2 |
|
1064 нм, 7 нс, 10 Гц |
0.6 Дж/см2 |
8 Дж/см2 |
0.6 Дж/см2 |
8 Дж/см2 |
0.50 Дж/см2 |
2 Дж/см2 |
0.50 Дж/см2 |
2 Дж/см2 |
|
532 нм, 7 нс, 10 Гц |
0.6 Дж/см2 |
6 Дж/см2 |
0.6 Дж/см2 |
6 Дж/см2 |
0.07 Дж/см2 |
0.35 Дж/см2 |
0.07 Дж/см2 |
0.35 Дж/см2 |
|
266 нм, 7 нс, 10 Гц |
0.5 Дж/см2 |
1 Дж/см2 |
0.5 Дж/см2 |
1 Дж/см2 |
0.07 Дж/см2 |
0.30 Дж/см2 |
0.07 Дж/см2 |
0.30 Дж/см2 |
|
Максимальная средняя плотность мощности |
10 Вт/см2 |
600 Вт/см2 |
10 Вт/см2 |
600 Вт/см2 |
10 Вт/см2 |
600 Вт/см2 |
10 Вт/см2 |
600 Вт/см2 |
|
Физические свойства |
||||||||
|
Эффективный размер апертуры (c QED) |
50 X 50 мм (47 X 47 мм) |
|||||||
|
Поглотитель |
Многополосный |
|
Многополосный |
|
Металлический |
|
Металлический |
|
|
Габаритные размеры |
75 x 75 x 15 мм |
75 x 75 x 44 мм |
75 x 75 x 15 мм |
75 x 75 x 44 мм |
||||
|
Вес |
209 г |
|
338 г |
|
209 г |
|
338 г |
|
Модели доступных для заказа детекторов QE-50 компании Gentec:
|
Модель |
Описание |
|
QE50LP-S-MB-D0 |
50 x 50 мм, широкополосное покрытие. Стержень с держателем не входят в комплект поставки. |
|
QE50LP-S-MB-INT-D0 |
50 x 50 мм, широкополосное покрытие. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
QE50LP-S-MB-IDR-D0 |
50 x 50 мм, широкополосное покрытие. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
QE50LP-S-MB-INE-D0 |
50 x 50 мм, широкополосное покрытие. С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки. |
|
QE50LP-S-MB-QED-D0 |
50 x 50 мм, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). Стержень с держателем не входят в комплект поставки. |
|
QE50LP-S-MB-QED-INT-D0 |
50 x 50 мм, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
QE50LP-S-MB-QED-IDR-D0 |
50 x 50 мм, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
QE50LP-S-MB-QED-INE-D0 |
50 x 50 мм, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки. |
|
QE50LP-H-MB-D0 |
50 x 50 мм, теплоотвод, широкополосное покрытие. Стержень с держателем не входят в комплект поставки. |
|
QE50LP-H-MB-INT-D0 |
50 x 50 мм, теплоотвод, широкополосное покрытие. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
QE50LP-H-MB-IDR-D0 |
50 x 50 мм, теплоотвод, широкополосное покрытие. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
QE50LP-H-MB-INE-D0 |
50 x 50 мм, теплоотвод, широкополосное покрытие. С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки. |
|
QE50LP-H-MB-QED-D0 |
50 x 50 мм, теплоотвод, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). Стержень с держателем не входят в комплект поставки. |
|
QE50LP-H-MB-QED-INT-D0 |
50 x 50 мм, теплоотвод, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
QE50LP-H-MB-QED-IDR-D0 |
50 x 50 мм, теплоотвод, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
QE50LP-H-MB-QED-INE-D0 |
50 x 50 мм, теплоотвод, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки. |
|
QE50SP-S-MT-D0 |
50 x 50 мм, металлическое покрытие. Стержень с держателем не входят в комплект поставки. |
|
QE50SP-S-MT-INT-D0 |
50 x 50 мм, металлическое покрытие. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
QE50SP-S-MT-IDR-D0 |
50 x 50 мм, металлическое покрытие. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
QE50SP-S-MT-INE-D0 |
50 x 50 мм, металлическое покрытие. С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки. |
|
QE50SP-H-MT-D0 |
50 x 50 мм, теплоотвод, металлическое покрытие. Стержень с держателем не входят в комплект поставки. |
|
QE50SP-H-MT-INT-D0 |
50 x 50 мм, теплоотвод, металлическое покрытие. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
QE50SP-H-MT-IDR-D0 |
50 x 50 мм, теплоотвод, металлическое покрытие. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
QE50SP-H-MT-INE-D0 |
50 x 50 мм, теплоотвод, металлическое покрытие. С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки. |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-D-233 |
Стержень и стакан для крепления стержня с основанием |
|
|
DB15-BNC |
DB-15 - BNC адаптер для детекторов серий XLE4, QE12, QE25, QE50, QE65, QE95. |
|
|
QED-50 |
Широкополосный аттенюатор для детекторов QE50. 300-2100 нм. |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
