Детекторы для измерения энергии излучения компании Gentec-EO обладают модульной конструкцией и доступны для заказа с QED аттенюатором.
Особенности:
1. Модульная конструкция:
- Увеличение мощности детектора с помощью 2 разных модулей охлаждения;
2. Низкий уровень шума:
- 0.7 мкДж для моделей с MB покрытием (широкополосное покрытие);
3. QED аттенюатор:
- Измерение в 5 раз более высоких значений энергии;
4. Новые модели для большой частоты повторения:
- Модели QE12HR настроены на короткие импульсы с высокой частотой повторений (до 10 кГц);
5. Модели с покрытием MB поставляются с мишенью;
6. Совместимы с измерительными панелями: MAESTRO, M-LINK, S-LINK, U-LINK.
Параметры вывода:
1. Разъем SMART DB15:
- Имеет все необходимые калибровки;
- Совместимость с дисплеями Gentec и ПК;
2. Системы измерения мощности и энергии Integra:
- Внешняя система измерений не требуется;
- Подключается напрямую к ПК;
- Доступны три модели: выход USB (-INT), выход RS-232 (-IDR), RS-232 с внешним триггером (-INE).

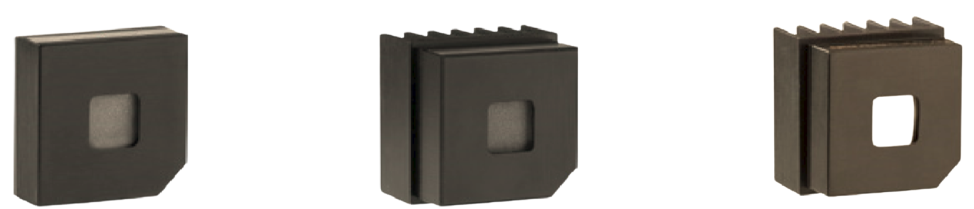

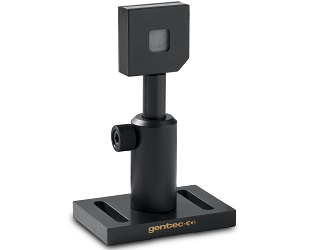

QE12HR-S-MB, QE12HR-H-MB, QE12HR-H-MT
QED аттенюатор
Аттенюаторы QED увеличивают рабочий диапазон детекторов серии QE и позволяют измерять более высокие значения энергии, плотности энергии, средней мощности и средней плотности мощности. Они пропускают 30-50% (на 1,064 мкм) падающего излучения на детектор и имеют оптическую характеристику близкую к Ламбертовской (широкая диффузная поверхность). Конструкция корпуса аттенюатора позволяет легко вставить его в корпус детектора и достать оттуда. При этом он надежно закреплен с помощью винтов. Поскольку аттенюатор становятся частью детектора, важно понять, как он повлияет на калибровку.
Технические характеристики детекторов энергии Gentec-EO QE12HR:
|
Модель |
QE12HR-S-MB |
QE12HR-S-MB-QED |
QE12HR-H-MB |
QE12HR-H-MB-QED |
QE12HR-H-MT |
|
Макс. значение измеряемой энергииa |
0.85 Дж |
3.9 Дж |
0.85 Дж |
3.9 Дж |
0.70 Дж |
|
Макс. частота следования импульсовb |
1 кГц |
1 кГц |
1 кГц |
1 кГц |
10 кГцc |
|
Эффективный размер апертуры |
12x12 мм |
9x9 мм |
12x12 мм |
9x9 мм |
12x12 мм |
|
Измерительная способность |
|
||||
|
Спектральный диапазон |
0.19 – 20 мкм |
0.3 - 2.1 мкм |
0.19 – 20 мкм |
0.3 - 2.1 мкм |
0.19 – 20 мкм |
|
Откалиброванный спектральный диапазон |
0.248 – 2.1 мкм |
0.532 – 2.1 мкм |
0.248 – 2.1 мкм |
0.532 – 2.1 мкм |
0.248 – 2.1 мкм |
|
Макс. измеряемая энергияa,d |
|
||||
|
1064 нм, 7 нс, 10 Гц |
0.85 Дж |
3.9 Дж |
0.85 Дж |
3.9 Дж |
0.70 Дж |
|
266 нм, 7 нс, 10 Гц |
0.70 Дж |
0.81 Дж |
0.70 Дж |
0.81 Дж |
0.10 Дж |
|
Эквивалентная энергия шумаe |
1.4 мкДж |
2.8 мкДж |
1.4 мкДж |
2.8 мкДж |
1 мкДж |
|
Макс. частота повторенийb |
1 кГц |
1 кГц |
1 кГц |
1 кГц |
10 кГцc |
|
Макс. ширина импульса |
40 мкс |
40 мкс |
40 мкс |
40 мкс |
4 мкс |
|
Время нарастания (тип. 0-100 %) |
70 мкс |
70 мкс |
70 мкс |
70 мкс |
7 мкс |
|
Погрешность калибровкиf |
±3 % |
±3 % |
±3 % |
±3 % |
±3 % |
|
Повторяемость |
<0.5 % |
<0.5 % |
<0.5 % |
<0.5 % |
<0.5 % |
|
Предел повреждения |
|
||||
|
Макс. средняя мощность |
3 Вт |
7.5 Вт |
5 Вт |
12.5 Вт |
5 Вт |
|
Макс. плотность энергии |
|
||||
|
1064 нм, 7 нс, один импульс |
0.6 Дж/см2 |
16 Дж/см2 |
0.6 Дж/см2 |
16 Дж/см2 |
0.50 Дж/см2 |
|
1064 нм, 7 нс, 10 Гц |
0.6 Дж/см2 |
8 Дж/см2 |
0.6 Дж/см2 |
8 Дж/см2 |
0.50 Дж/см2 |
|
532 нм, 7 нс, 10 Гц |
0.6 Дж/см2 |
6 Дж/см2 |
0.6 Дж/см2 |
6 Дж/см2 |
0.07 Дж/см2 |
|
266 нм, 7 нс, 10 Гц |
0.5 Дж/см2 |
1 Дж/см2 |
0.5 Дж/см2 |
1 Дж/см2 |
0.07 Дж/см2 |
|
Максимальная средняя плотность мощностиg |
10 Вт/см2 |
600 Вт/см2 |
10 Вт/см2 |
600 Вт/см2 |
10 Вт/см2 |
|
Физические свойства |
|
||||
|
Эффективный размер апертуры |
12x12 мм |
9x9 мм |
12x12 мм |
9x9 мм |
12x12 мм |
|
Поглотитель |
MB |
MB |
MB |
MB |
MT |
|
Габаритные размеры |
36x36x14 мм |
39x41x19 мм |
36x36x33 мм |
39x41x38 мм |
36x36x33 мм |
|
Вес |
87 г |
87 г |
117 г |
117 г |
117 г |
Примечания:
a. Не превышая максимальную среднюю мощность;
b. В версии IDR измеренные значения измеряются при частоте повторения >200 Гц;
c. Максимум 5,2 кГц с версией INT;
d. Увеличение ширины импульса увеличивает максимальную измеряемую энергию;
е. Номинальное значение, фактическое значение зависит от электрического шума в системе измерения;
f. Исключает нелинейности;
g. При максимальной мощности.
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-D-233 |
Стержень и стакан для крепления стержня с основанием |
|
|
DB15-BNC |
DB-15 - BNC адаптер для детекторов серий XLE4, QE12, QE25, QE50, QE65, QE95. |
|
|
QED-12 |
Широкополосный аттенюатор для QE12. 300-2100 нм. |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 381х279х152 мм. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 431x305x178 мм. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 483x381x203 мм. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
|
