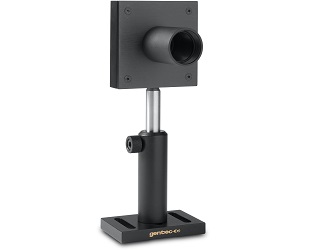

Термопарные детекторы серии XLP12 компании Gentec-EO позволяют регистрировать излучение мощностью от 0.5 мкВт до 3 Вт.
Измерение мощности ниже 1 мВт с помощью детекторов XLP12 Gentec-EO
Включите субтитры для просмотра комментариев на русском.
Особенности:
1. Термопарный детектор для измерения низкой мощности излучения;
Уровень шума как у фотодетекторов, при этом более широкая полоса пропускания и более высокие значения допустимой мощности.
2. Минимальный тепловой дрейф;
6 мкВт/°C (с ИК фильтром)
3. Высокая чувствительность;
200 мВ/Вт (без ИК фильтра)
4. Модель для сверхкоротких импульсов;
Модель с объемным поглотителем отлично подходит для работы с лазерами низкой мощности, генерирующими сверхкороткие импульсы (пс и фс)
5. ИК фильтр (модель XLPF12);
6. Тубус;
Для устранения флуктуаций мощности, связанных с воздушной турубулетностью
7. Совместим с измерительными панелями:
UNO;
8. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
9. Модели Integra:
Стандартные модели с USB (-INT);
Модели с RS-232 (-IDR) (опция).
Технические характеристики детекторов мощности серии XLP12 компании Gentec-EO:
|
Модель |
XLP12-3S-H2 |
XLPF12-3S-H2 |
XLP12-3S-VP |
|||
|
Макс. средняя мощность (Непрерывное / 1 мин.) |
3 Вт / 3 Вт Широкополосный поглотитель |
3 Вт / 3 Вт Широкополосный поглотитель, с ИК фильтром |
3 Вт / 3 Вт объемный поглотитель |
|||
|
Эффективный размер апертуры |
12 мм Ø |
12 мм Ø |
12 мм Ø |
|||
|
Метод охлаждения |
Конвекция |
Конвекция |
Конвекция |
|||
|
Измерительная способность |
||||||
|
Спектральный диапазон |
0.19 – 20 мкм |
0.28 – 2.1 мкм |
0.25 – 20 мкм |
|||
|
Эквивалентная мощность шума |
0.5 мкВт |
0.5 мкВт |
0.5 мкВт |
|||
|
Тепловой дрейф |
12 мкВт/°C |
6 мкВт/°C |
12 мкВт/°C |
|||
|
Время нарастания(ном.) |
2.5 сек |
2.5 сек |
3 сек |
|||
|
Чувствительность (нагрузка: 100 кОм) |
200 мВ/Вт |
180 мВ/Вт |
220 мВ/Вт |
|||
|
Погрешность калибровки |
±2.5 % |
±2.5 % |
±2.5 % |
|||
|
Стабильность |
±0.5 % |
±0.5 % |
±0.5 % |
|||
|
Режим измерения энергии |
||||||
|
Чувствительность |
25 мВ/Дж |
22.5 мВ/Дж |
--- |
|||
|
Макс. измеряемая энергия |
5 Дж |
5 Дж |
--- |
|||
|
Эквивалентная энергия шума |
12 мкДж |
12 мкДж |
--- |
|||
|
Мин. интервал повторений |
16 сек |
16 сек |
--- |
|||
|
Макс. ширина импульса |
300 мсек |
300 мсек |
--- |
|||
|
Порог повреждений |
||||||
|
Макс. средняя плотность мощности |
1 кВт/см2 |
1 кВт/см2 |
30 Вт/см2 @ 1064 нм |
|||
|
|
|
|
|
|
8 Вт/см2 @ 532 нм |
|
|
|
|
|
|
|
4 Вт/см2 @ 355 нм |
|
|
Порог повреждения импульсным лазером |
Макс. плотность энергии. |
Пик. плотность мощности |
Макс. плотность энергии. |
Пик. плотность мощности |
Макс. плотность энергии. |
Пик. плотность мощности |
|
1064 нм, 360 мкс, 5 Гц |
5 Дж/см2 |
14 кВт/см2 |
5 Дж/см2 |
14 кВт/см2 |
--- |
--- |
|
1064 нм, 7 нс, 10 Гц |
1 Дж/см2 |
143 МВт/см2 |
1 Дж/см2 |
143 МВт/см2 |
4 Дж/см2 |
571 МВт/см2 |
|
532 нм, 7 нс, 10 Гц |
0.6 Дж/см2 |
86 МВт/см2 |
0.6 Дж/см2 |
86 МВт/см2 |
3 Дж/см2 |
429 МВт/см2 |
|
355 нм, 7 нс, 10 Гц |
--- |
--- |
--- |
--- |
1 Дж/см2 |
143 МВт/см2 |
|
266 нм, 7 нс, 10 Гц |
0,3 Дж/см2 |
43 МВт/см2 |
0,3 Дж/см2 |
43 МВт/см2 |
--- |
--- |
|
Физические характеристики |
||||||
|
Эффектный размер апертуры |
12 мм Ø |
|
12 мм Ø |
|
12 мм Ø |
|
|
Поглотитель (высокий порог повреждения) |
H2 |
|
H2 |
|
VP (объемный поглотитель) |
|
|
Габаритные размеры |
73 x 73 x 20 мм |
|
73 x 73 x 28 мм |
|
73 x 73 x 20 мм |
|
|
|
(72 мм с тубусом) |
|
(80 мм с тубусом) |
|
(72 мм с тубусом) |
|
|
Вес (только головка) |
0.31 кг |
|
0.32 кг |
|
0.32 кг |
|
Модели доступных для заказа детекторов мощности серии XLP12 компании Gentec:
|
Модель |
Описание |
|
XLP12-3S-H2-D0 |
12 мм Ø, 3 Вт с уровнем шума 1 мкВт. Стержень с держателем не входят в комплект поставки. |
|
XLP12-3S-H2-INT-D0 |
12 мм Ø, 3 Вт с уровнем шума 1 мкВт. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
XLP12-3S-H2-IDR-D0 |
12 мм Ø, 3 Вт с уровнем шума 1 мкВт. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
XLPF12-3S-H2-D0 |
12 мм Ø, 3 Вт с уровнем шума 1 мкВт, ИК фильтр. Стержень с держателем не входят в комплект поставки. |
|
XLPF12-3S-H2-INT-D0 |
12 мм Ø, 3 Вт с уровнем шума 1 мкВт, ИК фильтр. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
XLPF12-3S-H2-IDR-D0 |
12 мм Ø, 3 Вт с уровнем шума 1 мкВт, ИК фильтр. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
XLP12-3S-VP-D0 |
12 мм Ø, 3 Вт с уровнем шума 1 мкВт, объемный поглотитель. Стержень с держателем не входят в комплект поставки. |
|
XLP12-3S-VP-INT-D0 |
12 мм Ø, 3 Вт с уровнем шума 1 мкВт, объемный поглотитель. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
XLP12-3S-VP-IDR-D0 |
12 мм Ø, 3 Вт с уровнем шума 1 мкВт, объемный поглотитель. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-S-233 |
Стержень и стакан для крепления стержня с основанием |
|
|
EXT-4 |
Удлинительный кабель (4 м) |
|
|
EXT-15 |
Удлинительный кабель (15 м) |
|
|
EXT-20 |
Удлинительный кабель (20 м) |
|
|
EXT-25 |
Удлинительный кабель (25 м) |
|
|
FOA-FULL-FC |
Оптоволоконный FC адаптер для детекторов XLP12, моделей с суффиксом -B (кроме THZ), PH и STEP. |
|
|
FOA-FULL-SMA |
Оптоволоконный SMA адаптер для детекторов XLP12, моделей с суффиксом -B (кроме THZ), PH и STEP. |
|
|
FOA-FULL-ST |
Оптоволоконный ST адаптер для детекторов XLP12, моделей с суффиксом -B (кроме THZ), PH и STEP. |
|
|
DET-IR-FILTER |
ИК фильтр для детекторов XLP12, UP10, PH, QE-B и UM-B. |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
|
