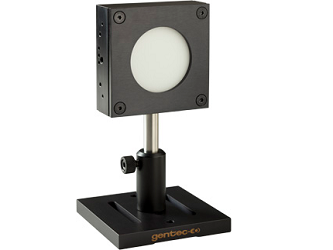

Детекторы серии UP-VR компании GenTec-EO предназначены для работы с излучением, обладающим высокой энергией и отлично подходят для измерений характеристик твердотельных лазерных источников.
Особенности:
1. Модульная конструкция;
Увеличьте мощность вашего детектора с помощью 4 разных модулей охлаждения.
2. Объемный поглотитель для работы с высокой пиковой мощностью излучения;
Отлично подходит для работы с высокой плотностью мощности.
3. Режим измерения энергии;
Измерение одиночных импульсов с энергией до 500 Дж.
4. Большая апертура;
Диаметр апертуры 55 мм для работы с пучками большого диаметра.
5. Измерение больших значений средней мощности;
Непрерывное излучение мощностью до 200 Вт с системой водного охлаждения.
6. Умный интерфейс с данными калибровки;
7. Совместим с измерительными панелями:
UNO;
8. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
9. Модели Integra:
Стандартные модели с USB (-INT);
Модели с RS-232 (-IDR) (опция).
Беспроводное соединение через Bluetooth. Управление с помощью мобильного со специализированным ПО.
Технические характеристики детекторов мощности серии UP55-VR компании Gentec-EO:
|
Модель |
UP55N-50S-VR |
UP55N-100H-VR |
UP55N-150F-VR |
UP55M-200W-VR |
|
Макс. средняя мощность (Непрерывное / 1 мин.) |
50 Вт / 50 Вт |
100 Вт / 100 Вт |
150 Вт / 150 Вт |
200 Вт / 200 Вт |
|
Эффективный размер апертуры |
Ø 55 мм |
Ø 55 мм |
Ø 55 мм |
Ø 55 мм |
|
Метод охлаждения |
Конвекция |
Теплоотвод |
Вентиляторное охлаждение |
Водяное охлаждение |
|
Измерительная способность |
||||
|
Спектральный диапазон |
0.3 – 2.5 мкм |
0.3 – 2.5 мкм |
0.3 – 2.5 мкм |
0.3 – 2.5 мкм |
|
Эквивалентная мощность шума |
15 мВт |
15 мВт |
15 мВт |
15 мВт |
|
Время нарастания (ном.) |
4 сек |
4 сек |
4 сек |
4 сек |
|
Чувствительность (нагрузка 100 кОм тип.) |
0.04 мВ/Вт |
0.04 мВ/Вт |
0.04 мВ/Вт |
0.04 мВ/Вт |
|
Погрешность калибровки |
±2.5 % |
±2.5 % |
±2.5 % |
±2.5 % |
|
Стабильность |
±0.5 % |
±0.5 % |
±0.5 % |
±0.5 % |
|
Режим измерения энергии |
|
|
|
|
|
Чувствительность |
0.010 мВ/Дж |
0.010 мВ/Дж |
0.010 мВ/Дж |
0.010 мВ/Дж |
|
Макс. измеряемая энергия |
500 Дж |
500 Дж |
500 Дж |
500 Дж |
|
Эквивалентная энергия шума |
0.25 Дж |
0.25 Дж |
0.25 Дж |
0.25 Дж |
|
Мин. интервал повторений |
11.1 сек |
11.1 сек |
11.1 сек |
11.1 сек |
|
Макс. ширина импульса |
433 мсек |
433 мсек |
433 мсек |
433 мсек |
|
Порог повреждений |
||||
|
Макс. средняя плотность мощности |
700 Вт/см2 |
700 Вт/см2 |
700 Вт/см2 |
700 Вт/см2 |
|
Порог повреждения импульсным лазером |
Макс. плотность энергии |
Пиковая плотность мощности |
||
|
1064 нм, 360 мкс, 5 Гц |
40 Дж/см2 |
111 кВт/см2 |
||
|
1064 нм, 7 нс, 10 Гц |
6 Дж/см2 |
860 МВт/см2 |
||
|
532 нм, 7 нс, 10 Гц |
4 Дж/см2 |
570 МВт/см2 |
||
|
266 нм, 7 нс, 10 Гц |
1 Дж/см2 |
143 МВт/см2 |
||
|
Физические характеристики |
||||
|
Эффективный размер апертуры |
Ø 55 мм |
Ø 55 мм |
Ø 55 мм |
Ø 55 мм |
|
Объемный поглотитель |
VR |
VR |
VR |
VR |
|
Габаритные размеры |
89 x 89 x 32 мм |
89 x 89 x 106 мм |
89 x 89 x 116 мм |
89 x 89 x 40 мм |
|
Вес (только головка) |
0.62 кг |
0.93 кг |
1.41 кг |
0.84 кг |
Модели доступных для заказа детекторов мощности серии UP55-VR компании Gentec:
|
Модель |
Описание |
|
UP55N-50S-VR-D0 |
Ø 55 мм, 50 Вт, объемный поглотитель. Стержень с держателем не входят в комплект поставки. |
|
UP55N-50S-VR-INT-D0 |
Ø 55 мм, 50 Вт, объемный поглотитель. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP55N-50S-VR-IDR-D0 |
Ø 55 мм, 50 Вт, объемный поглотитель. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP55N-50S-VR-BLU-D0 |
Ø 55 мм, 50 Вт, объемный поглотитель. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки. |
|
UP55N-100H-VR-D0 |
Ø 55 мм, 100 Вт, теплоотвод, объемный поглотитель. Стержень с держателем не входят в комплект поставки. |
|
UP55N-100H-VR-INT-D0 |
Ø 55 мм, 100 Вт, теплоотвод, объемный поглотитель. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP55N-100H-VR-IDR-D0 |
Ø 55 мм, 100 Вт, теплоотвод, объемный поглотитель. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP55N-100H-VR-BLU-D0 |
Ø 55 мм, 100 Вт, теплоотвод, объемный поглотитель. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки. |
|
UP55N-150F-VR-D0 (Europe) |
Ø 55 мм, 150 Вт, вентиляторное охлаждение, объемный поглотитель. Источник питания (европ. станд.). Стержень с держателем не входят в комплект поставки. |
|
UP55N-150F-VR-INT-D0 (Europe) |
Ø 55 мм, 150 Вт, вентиляторное охлаждение, объемный поглотитель. Источник питания (европ. станд.). С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки |
|
UP55N-150F-VR-IDR-D0 (Europe) |
Ø 55 мм, 150 Вт, вентиляторное охлаждение, объемный поглотитель. Источник питания (европ. станд.). С модулем INTEGRA (RS-232). Источник питания систем INTEGRA не входит в комплект поставки . Стержень с держателем не входят в комплект поставки |
|
UP55N-150F-VR-BLU-D0 (Europe) |
Ø 55 мм, 150 Вт, вентиляторное охлаждение, объемный поглотитель. Источник питания (европ. станд.). Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки |
|
UP55M-200W-VR-D0 |
Ø 55 мм, 200 Вт, водяное охлаждение, объемный поглотитель. Стержень с держателем не входят в комплект поставки |
|
UP55M-200W-VR-INT-D0 |
Ø 55 мм, 200 Вт, водяное охлаждение, объемный поглотитель. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки |
|
UP55M-200W-VR-IDR-D0 |
Ø 55 мм, 200 Вт, водяное охлаждение, объемный поглотитель. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки |
|
UP55M-200W-VR-BLU-D0 |
Ø 55 мм, 200 Вт, водяное охлаждение, объемный поглотитель. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-S-443 |
Стержень и стакан для крепления стержня с основанием |
|
|
EXT-4 |
Удлинительный кабель (4 м) |
|
|
EXT-15 |
Удлинительный кабель (15 м) |
|
|
EXT-20 |
Удлинительный кабель (20 м) |
|
|
EXT-25 |
Удлинительный кабель (25 м) |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
