Компания Gentec-EO предлагает широкий выбор уникальных компактных детекторов измерения высокой мощности излучения серии UP-HD. Они обладают широкой апертурой и уникальным поглотителем для регистрации излучения вплоть до 2500 Вт.
Особенности:
1. Поглотитель для работы с высокой мощностью излучения;
Поглотитель HD позволяет работать с излучением, обладающим высокой средней мощностью и высокой плотностью мощности.

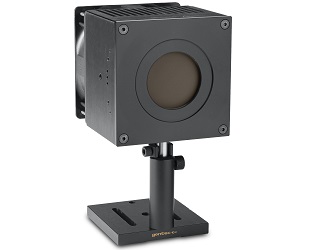

2. UP55G-600F-HD без водяного охлаждения;
Позволяет измерять мощность непрерывного излучения вплоть до 600 Вт, без использования водной системы охлаждения. Просто установите вентилятор и детектор готов к работе.
3. UP55M-700W-HD – быстрый и компактный детектор;
Компактный детектор для измерения до 700 Вт мощности непрерывного излучения.
4. UP55C-2.5KW – высокая скорость и производительность по доступной цене;
Позволяет регистрировать как очень низкие, так и очень высокие значения мощности (до 2500 Вт) с малым временем отклика. Компактный универсальный детектор по доступной цене.
5. Умный интерфейс с данными калибровки;
6. Совместим с измерительными панелями:
UNO;
7. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
8. Модели Integra:
Стандартные модели с USB (-INT);
Модели с RS-232 (-IDR) (опция).
Беспроводное соединение через Bluetooth. Управление с помощью мобильного со специализированным ПО.
Технические характеристики детекторов мощности серии UP55-HD компании Gentec-EO:
|
Модель |
UP55G-600F-HD |
UP55M-700W-HD |
UP55C-2.5KW-HD |
||
|
Макс. средняя мощность (Непрерывное / 1 мин.) |
600 Вт / 600 Вт |
700 Вт / 700 Вт |
2 500 Вт / 2 500 Вт |
||
|
Эффективный размер апертуры |
Ø 55 мм |
Ø 55 мм |
Ø 55 мм |
||
|
Метод охлаждения |
Вентиляторное охлаждение |
Водяное охлаждение |
Водяное охлаждение |
||
|
Измерительная способность |
|||||
|
Спектральный диапазон |
0.19 – 20 мкм |
0.19 – 20 мкм |
0.19 – 20 мкм |
||
|
Эквивалентная мощность шума |
45 мВт |
45 мВт |
200 мВт |
||
|
Время нарастания(ном.) |
2.8 сек |
2 сек |
3.5 сек |
||
|
Чувствительность (нагрузка 100 кОм тип.) |
0.03 мВ/Вт |
0.03 мВ/Вт |
8 мкВ/Вт |
||
|
Погрешность калибровки |
±2.5 % |
±2.5 % |
±2.5 % |
||
|
Стабильность |
±0.5 % |
±0.5 % |
±0.5 % |
||
|
Режим измерения энергии |
|
|
|
||
|
Чувствительность |
0.008 мВ/Дж |
0.008 мВ/Дж |
--- |
||
|
Макс. измеряемая энергия |
200 Дж |
200 Дж |
--- |
||
|
Эквивалентная энергия шума |
0.25 Дж |
0.25 Дж |
--- |
||
|
Мин. интервал повторений |
12 сек |
12 сек |
--- |
||
|
Макс. ширина импульса |
430 мсек |
430 мсек |
--- |
||
|
Порог повреждений |
|||||
|
Макс. средняя плотность мощности |
|
||||
|
1064 нм, 10 Вт, CW |
45 кВт/см2 |
45 кВт/см2 |
45 кВт/см2 |
||
|
1064 нм, 500 Вт, CW |
8 кВт/см2 |
8 кВт/см2 |
9 кВт/см2 |
||
|
1064 нм, 2 500 Вт, CW |
--- |
--- |
6 кВт/см2 |
||
|
10.6 мкм, 500 Вт, CW |
--- |
--- |
4.5 кВт/см2 |
||
|
10.6 мкм, 1 500 Вт, CW |
--- |
--- |
3.5 кВт/см2 |
||
|
10.6 мкм, 2 500 Вт, CW |
--- |
--- |
3.0 кВт/см2 |
||
|
Порог повреждения импульсным лазером |
Макс. плотность энергии |
Пиковая плотность мощности |
|||
|
1064 нм, 360 мкс, 5 Гц |
9 Дж/см2 |
25 кВт/см2 |
|||
|
1064 нм, 7 нс, 10 Гц |
1 Дж/см2 |
143 МВт/см2 |
|||
|
532 нм, 7 нс, 10 Гц |
0.6 Дж/см2 |
86 МВт/см2 |
|||
|
266 нм, 7 нс, 10 Гц |
0.3 Дж/см2 |
43 МВт/см2 |
|||
|
Физические характеристики |
|||||
|
Эффективный размер апертуры |
Ø 55 мм |
Ø 55 мм |
Ø 55 мм |
||
|
Поглотитель (высокий порог повреждений) |
HD |
HD |
HD |
||
|
Габаритные размеры |
120 x 120 x 135 мм |
89 x 89 x 40 мм |
116 x 116 x 48 мм |
||
|
Вес (только головка) |
2.75 кг |
0.90 кг |
1.95 кг |
||
Модели доступных для заказа детекторов мощности серии UP55-HD компании Gentec:
|
Модель |
Описание |
|
UP55N-400DI-HD-D0 |
Ø 55 мм, 400 Вт, модуль охлаждения (деионизированная вода), поглотитель для работы с высокой мощностью излучения. Стержень с держателем не входят в комплект поставки |
|
UP55G-600F-HD-D0 (Europe) |
Ø 55 мм, 600 Вт, HD поглотитель, вентиляторное охлаждение. Источник питания (европ. станд.). Стержень с держателем не входят в комплект поставки. |
|
UP55G-600F-HD-INT-D0 (Europe) |
Ø 55 мм, 600 Вт, HD поглотитель, вентиляторное охлаждение. Источник питания (европ. станд.). С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP55G-600F-HD-IDR-D0 (Europe) |
Ø 55 мм, 600 Вт, HD поглотитель, вентиляторное охлаждение. Источник питания (европ. станд.). С модулем INTEGRA (RS-232). Источник питания систем INTEGRA не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP55G-600F-HD-BLU-D0 (Europe) |
Ø 55 мм, 600 Вт, HD поглотитель, вентиляторное охлаждение. Источник питания (европ. станд.). Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки. |
|
UP55M-700W-HD-D0 |
Ø 55 мм, 700 Вт, водяное охлаждение, поглотитель для работы с высокой мощностью излучения. Стержень с держателем не входят в комплект поставки. |
|
UP55M-700W-HD-INT-D0 |
Ø 55 мм, 700 Вт, водяное охлаждение, поглотитель для работы с высокой мощностью излучения. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP55M-700W-HD-IDR-D0 |
Ø 55 мм, 700 Вт, водяное охлаждение, поглотитель для работы с высокой мощностью излучения. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP55M-700W-HD-BLU-D0 |
Ø 55 мм, 700 Вт, водяное охлаждение, поглотитель для работы с высокой мощностью излучения. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки. |
|
UP55C-2.5KW-HD-D0 |
Ø 55 мм, 2500 Вт, водяное охлаждение, поглотитель для работы с высокой мощностью излучения. Стержень с держателем не входят в комплект поставки. |
|
UP55C-2.5KW-HD-INT-D0 |
Ø 55 мм, 2500 Вт, водяное охлаждение, поглотитель для работы с высокой мощностью излучения. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP55C-2.5KW-HD-IDR-D0 |
Ø 55 мм, 2500 Вт, водяное охлаждение, поглотитель для работы с высокой мощностью излучения. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-S-443-C |
Стержень и стакан для крепления стержня с основанием. |
|
|
UPG-12V-V2-EU |
Источник питания, 12 В. |
|
|
EXT-4 |
Удлинительный кабель (4 м) |
|
|
EXT-15 |
Удлинительный кабель (15 м) |
|
|
EXT-20 |
Удлинительный кабель (20 м) |
|
|
EXT-25 |
Удлинительный кабель (25 м) |
|
|
FOA-50 |
Конический волоконно-оптический адаптер (с резьбой 50 мм) для серии UP50. Выберите 1 из 3 разъемов FOC. |
.png){kind=small}
|
|
FOA-COVER50 |
Крышка оптоволоконного адаптера для UP55 (резьба 50 мм). Уменьшает диафрагму от 55 до 50 мм для волоконного адаптера или волоконного цилиндра. |
|
|
FOA-CYL50 |
Волоконно-оптический адаптер: 50 мм цилиндр для серии UP50. Выберите один из 3 разъемов FOA или заглушку. |
.jpg){kind=small}
|
|
FOC-PLUG |
Волоконно-оптический разъем, заглушка, чтобы закрыть порт волоконного цилиндра. |
|
|
FOC-FC |
Волоконно-оптический разъем FC |
|
|
FOC-SC |
Волоконно-оптический разъем SC |
|
|
FOC-SMA |
Волоконно-оптический разъем SMA |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
