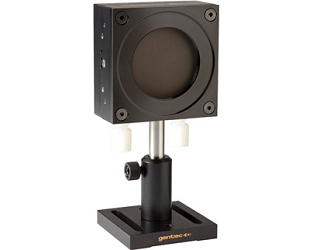

Термопарные детекторы серии UP-H компании Gentec-EO позволяют регистрировать излучение мощностью до 500 Вт.
Особенности:
1. Модульная конструкция;
Увеличьте мощность вашего детектора с помощью 4 разных модулей охлаждения.
2. Высокая производительность;
- Малое время нарастания (2 с);
- Высокий порог повреждений (45 кВт/см2);
3. Режим измерения энергии;
Измерение одиночных импульсов с энергией до 200 Дж.
4. Компактные размеры;
32 мм в толщину (модель 40S).
5. Умный интерфейс с данными калибровки;
6. Совместим с измерительными панелями:
UNO;
7. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
8. Модели Integra:
Стандартные модели с USB (-INT);
Модели с RS-232 (-IDR) (опция).
Беспроводное соединение через Bluetooth. Управление с помощью мобильного со специализированным ПО.
Технические характеристики детекторов мощности серии UP55-H компании Gentec-EO:
|
Модель |
UP55N-40S-H9 |
UP55N-100H-H9 |
UP55N-300F-H12 |
UP55M-500W-H12 |
|
Макс. средняя мощность (Непрерывное / 1 мин.) |
40 Вт / 80 Вт |
100 Вт / 200 Вт |
300 Вт / 300 Вт |
500 Вт / 500 Вт |
|
Эффективный размер апертуры |
Ø 55 мм |
Ø 55 мм |
Ø 55 мм |
Ø 55 мм |
|
Метод охлаждения |
Конвекция |
Теплоотвод |
Вентиляторное охлаждение |
Водяное охлаждение |
|
Измерительная способность |
||||
|
Спектральный диапазон |
0.19 – 20 мкм |
0.19 – 20 мкм |
0.19 – 20 мкм |
0.19 – 20 мкм |
|
Эквивалентная мощность шума |
5 мВт |
5 мВт |
15 мВт |
15 мВт |
|
Время нарастания (ном.) |
2 сек |
2 сек |
2 сек |
2 сек |
|
Чувствительность (нагрузка 100 кОм тип.) c |
0.12 мВ/Вт |
0.12 мВ/Вт |
0.06 мВ/Вт |
0.06 мВ/Вт |
|
Погрешность калибровки |
±2.5 % |
±2.5 % |
±2.5 % |
±2.5 % |
|
Стабильность |
±0.5 % |
±0.5 % |
±0.5 % |
±0.5 % |
|
Режим измерения энергии |
||||
|
Чувствительность |
0.028 мВ/Дж |
0.028 мВ/Дж |
0.015 мВ/Дж |
0.015 мВ/Дж |
|
Макс. измеряемая энергия |
200 Дж |
200 Дж |
200 Дж |
200 Дж |
|
Эквивалетная энергия шума |
0.25 Дж |
0.25 Дж |
0.25 Дж |
0.25 Дж |
|
Мин. интервал повторений |
11.1 сек |
11.1 сек |
12 сек |
12 сек |
|
Макс. ширина импульса |
433 мсек |
433 мсек |
430 мсек |
430 мсек |
|
Порог повреждений |
||||
|
Макс. средняя плотность мощности |
|
|
|
|
|
1064 нм, 10 Вт, CW |
45 кВт/см2 |
45 кВт/см2 |
45 кВт/см2 |
45 кВт/см2 |
|
10.6 мкм, 10 Вт, CW |
14 кВт/см2 |
14 кВт/см2 |
14 кВт/см2 |
14 кВт/см2 |
|
Порог повреждения импульсным лазером |
Макс. плотность энергии |
Пиковая плотность мощности |
||
|
1064 нм, 360 мкс, 5 Гц |
9 Дж/см2 |
25 кВт/см2 |
||
|
1064 нм, 7 нс, 10 Гц |
1 Дж/см2 |
143 МВт/см2 |
||
|
532 нм, 7 нс, 10 Гц |
0.6 Дж/см2 |
86 МВт/см2 |
||
|
266 нм, 7 нс, 10 Гц |
0.3 Дж/см2 |
43 МВт/см2 |
||
|
Физические характеристики |
||||
|
Эффективный размер апертуры |
Ø 55 мм |
Ø 55 мм |
Ø 55 мм |
Ø 55 мм |
|
Поглотитель (высокий порог повреждений) |
H9 |
H9 |
H12 |
H12 |
|
Габаритные размеры |
89 x 89 x 32 мм |
89 x 89 x 106 мм |
89 x 89 x 116 мм |
89 x 89 x 40 мм |
|
Вес (только головка) |
0.62 кг |
0.93 кг |
1.41 кг |
0.81 кг |
Модели доступных для заказа детекторов мощности серии UP55-H компании Gentec:
|
Модель |
Описание |
|
UP55N-40S-H9-D0 |
Ø 55 мм, 40 Вт. Стержень с держателем не входят в комплект поставки |
|
UP55N-40S-H9-INT-D0 |
Ø 55 мм, 40 Вт. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки |
|
UP55N-40S-H9-IDR-D0 |
Ø 55 мм, 40 Вт. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки |
|
UP55N-40S-H9-BLU-D0 |
Ø 55 мм, 40 Вт. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки |
|
UP55N-100H-H9-D0 |
Ø 55 мм, 100 Вт, теплоотвод. Стержень с держателем не входят в комплект поставки |
|
UP55N-100H-H9-INT-D0 |
Ø 55 мм, 100 Вт, теплоотвод. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки |
|
UP55N-100H-H9-IDR-D0 |
Ø 55 мм, 100 Вт, теплоотвод. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки |
|
UP55N-100H-H9-BLU-D0 |
Ø 55 мм, 100 Вт, теплоотвод. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки |
|
UP55N-300F-H12-D0 (Europe) |
Ø 55 мм, 300 Вт, вентиляторное охлаждение. Источник питания (европ. станд.). Стержень с держателем не входят в комплект поставки |
|
UP55N-300F-H12-INT-D0 (Europe) |
Ø 55 мм, 300 Вт, вентиляторное охлаждение. Источник питания (европ. станд.). С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки |
|
UP55N-300F-H12-IDR-D0 (Europe) |
Ø 55 мм, 300 Вт, вентиляторное охлаждение. Источник питания (европ. станд.). С модулем INTEGRA (RS-232). Источник питания систем INTEGRA не входит в комплект поставки. Стержень с держателем не входят в комплект поставки |
|
UP55N-300F-H12-BLU-D0 (Europe) |
Ø 55 мм, 300 Вт, вентиляторное охлаждение. Источник питания (европ. станд.). Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки |
|
UP55M-500W-H12-D0 |
Ø 55 мм, 500 Вт, водяное охлаждение. Стержень с держателем не входят в комплект поставки |
|
UP55M-500W-H12-INT-D0 |
Ø 55 мм, 500 Вт, водяное охлаждение. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки |
|
UP55M-500W-H12-IDR-D0 |
Ø 55 мм, 500 Вт, водяное охлаждение. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки |
|
UP55M-500W-H12-BLU-D0 |
Ø 55 мм, 500 Вт, водяное охлаждение. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки |
|
UP55N-300DI-H12-D0 |
Ø 55 мм, модуль охлаждения (деионизированная вода), 300 Вт. Стержень с держателем не входят в комплект поставки |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-S-443 |
Стержень и стакан для крепления стержня с основанием. |
|
|
FAN-12V-EU |
Источник питания, 12 В, для моделей с вентилятором. |
|
|
EXT-4 |
Удлинительный кабель (4 м) |
|
|
EXT-15 |
Удлинительный кабель (15 м) |
|
|
EXT-20 |
Удлинительный кабель (20 м) |
|
|
EXT-25 |
Удлинительный кабель (25 м) |
|
|
FOA-50 |
Конический волоконно-оптический адаптер (с резьбой 50 мм) для серии UP50. Выберите 1 из 3 разъемов FOC. |
.png){kind=small}
|
|
FOA-COVER50 |
Крышка оптоволоконного адаптера для UP55 (резьба 50 мм). Уменьшает диафрагму от 55 до 50 мм для волоконного адаптера или волоконного цилиндра. |
|
|
FOA-CYL50 |
Волоконно-оптический адаптер: 50 мм цилиндр для серии UP50. Выберите один из 3 разъемов FOA или заглушку. |
.jpg){kind=small}
|
|
FOC-PLUG |
Волоконно-оптический разъем, заглушка, чтобы закрыть порт волоконного цилиндра. |
|
|
FOC-FC |
Волоконно-оптический разъем FC |
|
|
FOC-SC |
Волоконно-оптический разъем SC |
|
|
FOC-SMA |
Волоконно-оптический разъем SMA |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
