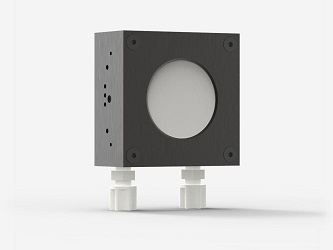

Детекторы измерения мощности серии UP52-QED компании GenTec-EO обладают компактными размерами и позволяют измерять мощность излучения вплоть до 300 Вт благодаря системе охлаждения.
Особенности:
1. Модульная конструкция;
Увеличьте мощность вашего детектора с помощью 4 разных модулей охлаждения.
2. Высокая пиковая мощность излучения;
Отлично подходят для работы с импульсными лазерами с высокой плотностью энергии.
3. Компактные размеры;
32 - 116 мм в толщину.
4. Высокая средняя мощность;
50 - 300 Вт (непрерывное излучение) с водным охлаждением.
5. Умный интерфейс с данными калибровки;
6. Совместим с измерительными панелями:
UNO.
Технические характеристики детекторов мощности серии UP52-QED компании Gentec-EO:
|
UP52N(M)-…-QED- |
UP52N-50S/100H/150F-QED UP52M-300W-QED без платы |
UP52N-50S/100H/150F-QED UP52M-300W-QED с платой |
|
Диаметр апертуры |
52 мм |
|
|
Спектральный диапазон |
0.266 – 2.5 мкм |
|
|
Диапазон калибровки a |
0.300 – 2.5 мкм |
|
|
Уровень шума |
30 мВт с прогнозированием 15 мВт без прогнозирования |
30 мВт с прогнозированием 15 мВт без прогнозирования |
|
Типичное время нарастания (0 - 95 %) |
4 сек (с прогнозированием) 15 сек (без прогнозирования) |
5 сек (с прогнозированием) |
|
Чувствительность (тип.) |
0.06 мВ/Вт |
50S: 120 мВ/Вт 100H: 60 мВ/Вт 150F: 40 мВ/Вт 300W: 20 мВ/Вт |
|
Погрешность калибровки |
± 2.5 % |
|
|
Линейность |
± 2 % |
|
|
Повторяемость |
± 0.5 % |
|
|
Разрешение |
± 0.5 % |
|
|
Макс. средняя мощность |
50S: 50 Вт 100H: 100 Вт 150F: 150 Вт 300W: 300 Вт |
|
|
Макс. средняя мощность (1 мин.) (охлаждение: мин. 3 мин) |
50S : 50 Вт 100H : 100 Вт 150F : 150 Вт 300W : 300 Вт |
|
|
Макс. средняя плотность мощности 1.064 мкм, 10 Вт (CW) |
100 кВт/см2 |
|
|
Порог повреждения (импульсный лазер) |
Макс. плотность энергии |
Пиковая плотность мощности |
|
1.064 мкм, 360 мкс, 5 Гц |
300 Дж/см2 |
830 кВт/см2 |
|
1.064 мкм, 7 нс, single shot |
16 Дж/см2 |
2280 МВт/см2 |
|
1.064 мкм, 7 нс, 10 Гц |
8 Дж/см2 |
1140 МВт/см2 |
|
532 нм, 7 нс, 10 Гц |
6 Дж/см2 |
860 МВт/см2 |
|
266 нм, 7 нс, 10 Гц |
1 Дж/см2 |
143 кВт/см2 |
|
Габаритные размеры (мм) |
50S: 89(H) x 89(W) x 32(D) 100H: 89(H) x 89(W) x 106(D) 150F: 89(H) x 89(W) x 116(D) 300W: 89(H) x 89(W) x 40(D) |
|
|
Вес (только головка) |
50S: 0.62 кг 100H: 0.93 кг 150F: 1.41 кг 300W: 0.84 кг |
|
|
Мин. поток для охлаждения |
1 л/мин |
|
|
Охлаждение |
Теплоотвод / Вентилятор / Вода |
|
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-S-443 |
Стержень и стакан для крепления стержня с основанием |
|
|
EXT-4 |
Удлинительный кабель (4 м) |
|
|
EXT-15 |
Удлинительный кабель (15 м) |
|
|
EXT-20 |
Удлинительный кабель (20 м) |
|
|
EXT-25 |
Удлинительный кабель (25 м) |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
