Поставщик
|
Gentec Electro-Optics |
|
Типы изделий
|
детекторы |
|
Тип детектора излучения
|
детекторы мощности |
|
Применение
|
для лазерного излучения |

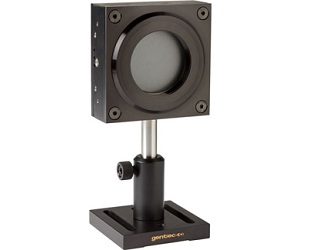

Детекторы измерения мощности серии UP-W компании GenTec-EO обладают высоким порогом повреждения (100 кВт/см2) и отлично подходят для работы с УФ лазерами, лазерами с короткими импульсами и маленькими пучками.
Особенности:
1. Модульная конструкция;
Увеличьте мощность вашего детектора с помощью 4 разных модулей охлаждения.
2. Высокий порог повреждений;
Средняя плотность мощности: 100 кВт/см2.
3. Большая апертура;
Диаметр эффективной апертуры: 50 мм.
4. Режим измерения энергии;
Измерение одиночных импульсов с энергией до 500 Дж.
5. Умный интерфейс с данными калибровки;
6. Совместим с измерительными панелями:
UNO;
8. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
9. Модели Integra:
Стандартные модели с USB (-INT);
Модели с RS-232 (-IDR) (опция).
Беспроводное соединение через Bluetooth. Управление с помощью мобильного со специализированным ПО.
Технические характеристики детекторов мощности серии UP50-W компании Gentec-EO:
|
Модель |
UP50N-40S-W9 |
UP50N-50H-W9 |
UP50N-50F-W9 |
UP50M-50W-W9 |
|
|
Макс. средняя мощность (Непрерывное / 1 мин.) |
40 Вт / 80 Вт |
50 Вт / 85 Вт |
50 Вт / 85 Вт |
50 Вт / 85 Вт |
|
|
Эффективный размер апертуры |
50 мм Ø |
50 мм Ø |
50 мм Ø |
50 мм Ø |
|
|
Метод охлаждения |
Конвекция |
Теплоотвод |
Вентиляторное охлаждение |
Водяное охлаждение |
|
|
Измерительная способность |
|||||
|
Спектральный диапазон |
0.19 – 10.0 мкм |
0.19 – 10.0 мкм |
0.19 – 10.0 мкм |
0.19 – 10.0 мкм |
|
|
Эквивалентная мощность шума |
5 мВт |
5 мВт |
5 мВт |
5 мВт |
|
|
Время нарастания(ном.) |
3.5 сек |
3.5 сек |
3.5 сек |
3.5 сек |
|
|
Чувствительность (нагрузка 100 кОм тип.) |
0.12 мВ/Вт |
0.12 мВ/Вт |
0.12 мВ/Вт |
0.12 мВ/Вт |
|
|
Погрешность калибровки |
±2.5 % |
±2.5 % |
±2.5 % |
±2.5 % |
|
|
Стабильность |
±0.5 % |
±0.5 % |
±0.5 % |
±0.5 % |
|
|
Режим измерения энергии |
|
|
|
|
|
|
Чувствительность |
0.02 мВ/Дж |
0.02 мВ/Дж |
0.02 мВ/Дж |
0.02 мВ/Дж |
|
|
Макс. измеряемая энергия |
500 Дж |
500 Дж |
500 Дж |
500 Дж |
|
|
Эквивалентная энергия шума |
0.25 Дж |
0.25 Дж |
0.25 Дж |
0.25 Дж |
|
|
Мин. интервал повторений |
11.1 сек |
11.1 сек |
11.1 сек |
11.1 сек |
|
|
Макс. ширина импульса |
467 мсек |
467 мсек |
467 мсек |
467 мсек |
|
|
Порог повреждений |
|||||
|
Макс. средняя плотность мощности |
100 кВт/см2 |
100 кВт/см2 |
100 кВт/см2 |
100 кВт/см2 |
|
|
Порог повреждения импульсным лазером |
Макс. плотность энергии |
Пиковая плотность мощности |
|||
|
1064 нм, 150 мкс, 5 Гц |
100 Дж/см2 |
667 кВт/см2 |
|||
|
1064 нм, 7 нс, 10 Гц |
1.1 Дж/см2 |
157 МВт/см2 |
|||
|
532 нм, 7 нс, 10 Гц |
1.1 Дж/см2 |
157 МВт/см2 |
|||
|
248 нм, 26 нс, 10 Гц |
0.7 Дж/см2 |
27 МВт/см2 |
|||
|
Физические характеристики |
|||||
|
Эффективный размер апертуры |
50 мм Ø |
50 мм Ø |
50 мм Ø |
50 мм Ø |
|
|
Поглотитель (высокий порог повреждений) |
W9 |
W9 |
W9 |
W9 |
|
|
Габаритные размеры |
89 x 89 x 32 мм |
89 x 89 x 106 мм |
89 x 89 x 116 мм |
89 x 89 x 40 мм |
|
|
Вес (только головка) |
0.62 г |
|
0.93 г |
1.38 г |
0.81 г |
Модели доступных для заказа детекторов мощности серии UP50-W компании Gentec:
|
Модель |
Описание |
|
UP50N-40S-W9-D0 |
50 мм Ø, 40 Вт, 100 кВт/см2. Стержень с держателем не входят в комплект поставки. |
|
UP50N-40S-W9-INT-D0 |
50 мм Ø, 40 Вт, 100 кВт/см2. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP50N-40S-W9-IDR-D0 |
50 мм Ø, 40 Вт, 100 кВт/см2. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP50N-40S-W9-BLU-D0 |
50 мм Ø, 40 Вт, 100 кВт/см2. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки. |
|
UP50N-50H-W9-D0 |
50 мм Ø, 50 Вт, теплоотвод, 100 кВт/см2. Стержень с держателем не входят в комплект поставки. |
|
UP50N-50H-W9-INT-D0 |
50 мм Ø, 50 Вт, теплоотвод, 100 кВт/см2. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP50N-50H-W9-IDR-D0 |
50 мм Ø, 50 Вт, теплоотвод, 100 кВт/см2. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP50N-50H-W9-BLU-D0 |
50 мм Ø, 50 Вт, теплоотвод, 100 кВт/см2. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки. |
|
UP50N-50F-W9-D0 (Europe) |
50 мм Ø, 50 Вт, вентиляторное охлаждение, 100 кВт/см2. Источник питания (европ. станд.). Стержень с держателем не входят в комплект поставки. |
|
UP50N-50F-W9-INT-D0 (Europe) |
50 мм Ø, 50 Вт, вентиляторное охлаждение, 100 кВт/см2. Источник питания (европ. станд.). С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP50N-50F-W9-IDR-D0 (Europe) |
50 мм Ø, 50 Вт, вентиляторное охлаждение, 100 кВт/см2. Источник питания (европ. станд.). С модулем INTEGRA (RS-232). Источник питания систем INTEGRA не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP50N-50F-W9-BLU-D0 (Europe) |
50 мм Ø, 50 Вт, вентиляторное охлаждение, 100 кВт/см2. Источник питания (европ. станд.). Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки. |
|
UP50M-50W-W9-D0 |
50 мм Ø, 50 Вт, водяное охлаждение, 100 кВт/см2. Стержень с держателем не входят в комплект поставки. |
|
UP50M-50W-W9-INT-D0 |
50 мм Ø, 50 Вт, водяное охлаждение, 100 кВт/см2. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP50M-50W-W9-IDR-D0 |
50 мм Ø, 50 Вт, водяное охлаждение, 100 кВт/см2. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP50M-50W-W9-BLU-D0 |
50 мм Ø, 50 Вт, водяное охлаждение, 100 кВт/см2. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки. |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-S-443 |
Стержень и стакан для крепления стержня с основанием. |
|
|
FAN-12V-EU |
Источник питания, 12 В, для моделей с вентилятором. |
|
|
EXT-4 |
Удлинительный кабель (4 м) |
|
|
EXT-15 |
Удлинительный кабель (15 м) |
|
|
EXT-20 |
Удлинительный кабель (20 м) |
|
|
EXT-25 |
Удлинительный кабель (25 м) |
|
|
FOA-50 |
Конический волоконно-оптический адаптер (с резьбой 50 мм) для серии UP50. Выберите 1 из 3 разъемов FOC. |
.png){kind=small}
|
|
FOA-CYL50 |
Волоконно-оптический адаптер: 50 мм цилиндр для серии UP50. Выберите один из 3 разъемов FOA или заглушку. |
.jpg){kind=small}
|
|
FOC-PLUG |
Волоконно-оптический разъем, заглушка, чтобы закрыть порт волоконного цилиндра. |
|
|
FOC-FC |
Волоконно-оптический разъем FC |
|
|
FOC-SC |
Волоконно-оптический разъем SC |
|
|
FOC-SMA |
Волоконно-оптический разъем SMA |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
