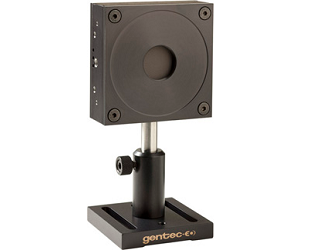

Термопарные детекторы серии UP-H компании Gentec-EO позволяют регистрировать излучение мощностью до 500 Вт.
Особенности:
1. Модульная конструкция;
Увеличьте мощность вашего детектора с помощью 4 разных модулей охлаждения.
2. Высокая производительность;
- Малое время нарастания (1.3 с);
- Высокий порог повреждений (45 кВт/см2);
3. Режим измерения энергии;
Измерение одиночных импульсов с энергией до 40 Дж.
4. Умный интерфейс с данными калибровки;
5. Совместим с измерительными панелями:
UNO;
6. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
7. Модели Integra:
Стандартные модели с USB (-INT);
Модели с RS-232 (-IDR) (опция).
Беспроводное соединение через Bluetooth. Управление с помощью мобильного со специализированным ПО.
Технические характеристики детекторов мощности серии UP25-H компании Gentec-EO:
|
Модель |
UP25N-40S-H9 |
UP25N-100H-H9 |
UP25N-250F-H12 |
UP25M-350W-H12 |
|
Макс. средняя мощность (Непрерывное / 1 мин.) |
40 Вт / 80 Вт |
100 Вт / 200 Вт |
250 Вт / 300 Вт |
350 Вт / 350 Вт |
|
Эффективный размер апертуры |
25 мм Ø |
25 мм Ø |
25 мм Ø |
25 мм Ø |
|
Метод охлаждения |
Конвекция |
Теплоотвод |
Вентиляторное охлаждение |
Водяное охлаждение |
|
Измерительная способность |
||||
|
Спектральный диапазон |
0.19 – 20 мкм |
0.19 – 20 мкм |
0.19 – 20 мкм |
0.19 – 20 мкм |
|
Эквивалентная мощность шума |
3 мВт |
3 мВт |
10 мВт |
10 мВт |
|
Время нарастания (ном.) |
1.3 сек |
1.3 сек |
1.3 сек |
1.3 сек |
|
Чувствительность (нагрузка 100 кОм тип.) |
0.23 мВ/Вт |
0.23 мВ/Вт |
0.1 мВ/Вт |
0.1 мВ/Вт |
|
Погрешность калибровки |
±2.5 % |
±2.5 % |
±2.5 % |
±2.5 % |
|
Стабильность |
±0.5 % |
±0.5 % |
±0.5 % |
±0.5 % |
|
Режим измерения энергии |
|
|
|
|
|
Чувствительность |
0.14 мВ/Дж |
0.14 мВ/Дж |
0.05 мВ/Дж |
0.05 мВ/Дж |
|
Макс. измеряемая энергия |
40 Дж |
40 Дж |
40 Дж |
40 Дж |
|
Эквивалетная энергия шума |
0.2 Дж |
0.2 Дж |
0.2 Дж |
0.2 Дж |
|
Мин. интервал повторений |
4.6 сек |
4.6 сек |
11.5 сек |
11.5 сек |
|
Макс. ширина импульса |
123 мсек |
123 мсек |
390 мсек |
390 мсек |
|
Порог повреждений |
||||
|
Макс. средняя плотность мощности |
|
|
|
|
|
1064 нм, 10 Вт, CW |
45 кВт/см2 |
45 кВт/см2 |
45 кВт/см2 |
45 кВт/см2 |
|
10.6 мкм, 10 Вт, CW |
14 кВт/см2 |
14 кВт/см2 |
14 кВт/см2 |
14 кВт/см2 |
|
Порог повреждения импульсным лазером |
Макс. плотность энергии |
Пиковая плотность мощности |
||
|
1064 нм, 360 мкс, 5 Гц |
9 Дж/см2 |
25 кВт/см2 |
||
|
1064 нм, 7 нс, 10 Гц |
1 Дж/см2 |
143 МВт/см2 |
||
|
532 нм, 7 нс, 10 Гц |
0.6 Дж/см2 |
86 МВт/см2 |
||
|
266 нм, 7 нс, 10 Гц |
0.3 Дж/см2 |
43 МВт/см2 |
||
|
Физические характеристики |
||||
|
Эффективный размер апертуры |
25 мм Ø |
25 мм Ø |
25 мм Ø |
25 мм Ø |
|
Поглотитель (высокий порог повреждений) |
H9 |
H9 |
H12 |
H12 |
|
Габаритные размеры |
89 x 89 x 32 мм |
89 x 89 x 106 мм |
89 x 89 x 116 мм |
89 x 89 x 40 мм |
|
Вес (только головка) |
0.68 кг |
0.99 кг |
1.44 кг |
0.87 кг |
Модели доступных для заказа детекторов мощности серии UP25-H компании Gentec:
|
Модель |
Описание |
|
UP25N-40S-H9-D0 |
25 мм Ø, 40 Вт. Стержень с держателем не входят в комплект поставки |
|
UP25N-40S-H9-INT-D0 |
25 мм Ø, 40 Вт. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки |
|
UP25N-40S-H9-IDR-D0 |
25 мм Ø, 40 Вт. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки |
|
UP25N-40S-H9-BLU-D0 |
25 мм Ø, 40 Вт. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки |
|
UP25N-100H-H9-D0 |
25 мм Ø, 100 Вт, теплоотвод. Стержень с держателем не входят в комплект поставки |
|
UP25N-100H-H9-INT-D0 |
25 мм Ø, 100 Вт, теплоотвод. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки |
|
UP25N-100H-H9-IDR-D0 |
25 мм Ø, 100 Вт, теплоотвод. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки |
|
UP25N-100H-H9-BLU-D0 |
25 мм Ø, 100 Вт, теплоотвод. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки |
|
UP25N-250F-H12-D0 (Europe) |
25 мм Ø, 250 Вт, вентиляторное охлаждение. Источник питания (европ. станд.). Стержень с держателем не входят в комплект поставки |
|
UP25N-250F-H12-INT-D0 (Europe) |
25 мм Ø, 250 Вт, вентиляторное охлаждение. Источник питания (европ. станд.). С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки |
|
UP25N-250F-H12-IDR-D0 (Europe) |
25 мм Ø, 250 Вт, вентиляторное охлаждение. Источник питания (европ. станд.). С модулем INTEGRA (RS-232). Источник питания систем INTEGRA не входит в комплект поставки. Стержень с держателем не входят в комплект поставки |
|
UP25N-250F-H12-BLU-D0 (Europe) |
25 мм Ø, 250 Вт, вентиляторное охлаждение. Источник питания (европ. станд.). Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки |
|
UP25M-350W-H12-D0 |
25 мм Ø, 350 Вт, водяное охлаждение. Стержень с держателем не входят в комплект поставки |
|
UP25M-350W-H12-INT-D0 |
25 мм Ø, 350 Вт, водяное охлаждение. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки |
|
UP25M-350W-H12-IDR-D0 |
25 мм Ø, 350 Вт, водяное охлаждение. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки |
|
UP25M-350W-H12-BLU-D0 |
25 мм Ø, 350 Вт, водяное охлаждение. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-S-443 |
Стержень и стакан для крепления стержня с основанием. |
|
|
FAN-12V-EU |
Источник питания, 12 В, для моделей с вентилятором. |
|
|
EXT-4 |
Удлинительный кабель (4 м) |
|
|
EXT-15 |
Удлинительный кабель (15 м) |
|
|
EXT-20 |
Удлинительный кабель (20 м) |
|
|
EXT-25 |
Удлинительный кабель (25 м) |
|
|
FOA-19 |
Оптоволоконный адаптер (резьба 25 мм) для детекторов серий UP25. Выберите 1 из 3 FOC разъемов |
|
|
FOC-FC |
Волоконно-оптический разъем FC |
|
|
FOC-SC |
Волоконно-оптический разъем SC |
|
|
FOC-SMA |
Волоконно-оптический разъем SMA |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
