Поставщик
|
Gentec Electro-Optics |
|
Типы изделий
|
детекторы |
|
Тип детектора излучения
|
детекторы мощности |
|
Применение
|
для лазерного излучения |

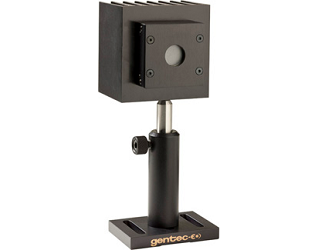

Детекторы измерения мощности серии UP-W компании GenTec-EO обладают высоким порогом повреждения (100 кВт/см2) и отлично подходят для работы с УФ лазерами, лазерами с короткими импульсами и маленькими пучками.
Особенности:
1. Модульная конструкция;
Увеличьте мощность вашего детектора с помощью 5 разных модулей охлаждения.
2. Высокий порог повреждений;
Средняя плотность мощности: 100 кВт/см2.
3. Компактные размеры;
21 мм в толщину (модель 15S).
4. Режим измерения энергии;
Измерение одиночных импульсов с энергией до 200 Дж.
5. Умный интерфейс с данными калибровки;
6. Совместим с измерительными панелями:
UNO;
8. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
9. Модели Integra:
Стандартные модели с USB (-INT);
Модели с RS-232 (-IDR) (опция).
Беспроводное соединение через Bluetooth. Управление с помощью мобильного со специализированным ПО.
Технические характеристики детекторов мощности серии UP19-W компании Gentec-EO:
|
Модель |
UP19K-15S-W5 |
UP19K-30H-W5 |
UP19K-50L-W5 |
UP19K-50F-W5 |
UP19K-50W-W5 |
|
Макс. средняя мощность (Непрерывное / 1 мин.) |
15 Вт / 30 Вт |
30 Вт / 60 Вт |
50 Вт / 85 Вт |
50 Вт / 85 Вт |
50 Вт / 85 Вт |
|
Эффективный размер апертуры |
19 мм Ø |
19 мм Ø |
19 мм Ø |
19 мм Ø |
19 мм Ø |
|
Метод охлаждения |
Конвекция |
Теплоотвод |
Большой теплоотвод |
Вентиляторное охлаждение |
Водяное охлаждение |
|
Измерительная способность |
|||||
|
Спектральный диапазон |
0.19 – 10.0 мкм |
0.19 – 10.0 мкм |
0.19 – 10.0 мкм |
0.19 – 10.0 мкм |
0.19 – 10.0 мкм |
|
Эквивалентная мощность шума |
1 мВт |
1 мВт |
1 мВт |
1 мВт |
1 мВт |
|
Время нарастания(ном.) |
1.4 сек |
1.4 сек |
1.4 сек |
1.4 сек |
1.4 сек |
|
Чувствительность (нагрузка 100 кОм тип.) |
0.65 мВ/Вт |
0.65 мВ/Вт |
0.65 мВ/Вт |
0.65 мВ/Вт |
0.65 мВ/Вт |
|
Погрешность калибровки |
±2.5 % |
±2.5 % |
±2.5 % |
±2.5 % |
±2.5 % |
|
Стабильность |
±0.5 % |
±0.5 % |
±0.5 % |
±0.5 % |
±0.5 % |
|
Режим измерения энергии |
|
|
|
|
|
|
Чувствительность |
0.33 мВ/Дж |
0.33 мВ/Дж |
0.33 мВ/Дж |
0.33 мВ/Дж |
0.33 мВ/Дж |
|
Макс. измеряемая энергия |
200 Дж |
200 Дж |
200 Дж |
200 Дж |
200 Дж |
|
Эквивалентная энергия шума |
0.02 Дж |
0.02 Дж |
0.02 Дж |
0.02 Дж |
0.02 Дж |
|
Мин. интервал повторений |
5 сек |
5 сек |
5 сек |
5 сек |
5 сек |
|
Макс. ширина импульса |
133 мсек |
133 мсек |
133 мсек |
133 мсек |
133 мсек |
|
Порог повреждений |
|||||
|
Макс. средняя плотность мощности |
100 кВт/см2 |
100 кВт/см2 |
100 кВт/см2 |
100 кВт/см2 |
100 кВт/см2 |
|
Порог повреждения импульсным лазером |
Макс. плотность энергии |
Пиковая плотность мощности |
|||
|
1064 нм, 150 мкс, 10 Гц |
100 Дж/см2 |
667 кВт/см2 |
|||
|
1064 нм, 7 нс, 10 Гц |
1.1 Дж/см2 |
157 МВт/см2 |
|||
|
532 нм, 7 нс, 10 Гц |
1.1 Дж/см2 |
157 МВт/см2 |
|||
|
248 нм, 26 нс, 10 Гц |
0.7 Дж/см2 |
27 МВт/см2 |
|||
|
Физические характеристики |
|||||
|
Эффективный размер апертуры |
19 мм Ø |
19 мм Ø |
19 мм Ø |
19 мм Ø |
19 мм Ø |
|
Поглотитель (высокий порог повреждений) |
W5 |
W5 |
W5 |
W5 |
W5 |
|
Габаритные размеры |
50 x 50 x 20.6 мм |
50 x 50 x 56.3 мм |
76.2 x 76.2 x 74.7 мм |
54.2 x 54.2 x 55.6 мм |
50 x 50 x 33 мм |
|
Вес (только головка) |
0.16 кг |
0.21 кг |
0.48 кг |
0.25 кг |
0.24 кг |
Модели доступных для заказа детекторов мощности серии UP19-W компании Gentec:
|
Модель |
Описание |
|
UP19K-15S-W5-D0 |
19 мм Ø, 15 Вт, 100 кВт/см2. Стержень с держателем не входят в комплект поставки. |
|
UP19K-15S-W5-INT-D0 |
19 мм Ø, 15 Вт, 100 кВт/см2. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP19K-15S-W5-IDR-D0 |
19 мм Ø, 15 Вт, 100 кВт/см2. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP19K-15S-W5-BLU-D0 |
19 мм Ø, 15 Вт, 100 кВт/см2. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки. |
|
UP19K-30H-W5-D0 |
19 мм Ø, 30 Вт, теплоотвод, 100 кВт/см2. Стержень с держателем не входят в комплект поставки. |
|
UP19K-30H-W5-INT-D0 |
19 мм Ø, 30 Вт, теплоотвод, 100 кВт/см2. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP19K-30H-W5-IDR-D0 |
19 мм Ø, 30 Вт, теплоотвод, 100 кВт/см2. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP19K-30H-W5-BLU-D0 |
19 мм Ø, 30 Вт, теплоотвод, 100 кВт/см2. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки. |
|
UP19K-50L-W5-D0 |
19 мм Ø, 50 Вт, большой теплоотвод, 100 кВт/см2. Стержень с держателем не входят в комплект поставки. |
|
UP19K-50L-W5-INT-D0 |
19 мм Ø, 50 Вт, большой теплоотвод, 100 кВт/см2. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP19K-50L-W5-IDR-D0 |
19 мм Ø, 50 Вт, большой теплоотвод, 100 кВт/см2. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP19K-50F-W5-D0 (Europe) |
19 мм Ø, 50 Вт, вентиляторное охлаждение, 100 кВт/см2. Источник питания (европ. станд.). Стержень с держателем не входят в комплект поставки. |
|
UP19K-50F-W5-INT-D0 (Europe) |
19 мм Ø, 50 Вт, вентиляторное охлаждение, 100 кВт/см2. Источник питания (европ. станд.). С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP19K-50F-W5-IDR-D0 (Europe) |
19 мм Ø, 50 Вт, вентиляторное охлаждение, 100 кВт/см2. Источник питания (европ. станд.). С модулем INTEGRA (RS-232). Источник питания систем INTEGRA не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP19K-50F-W5-BLU-D0 (Europe) |
19 мм Ø, 50 Вт, вентиляторное охлаждение, 100 кВт/см2. Источник питания (европ. станд.). Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки. |
|
UP19K-50W-W5-D0 |
19 мм Ø, 50 Вт, водяное охлаждение, 100 кВт/см2. Стержень с держателем не входят в комплект поставки. |
|
UP19K-50W-W5-INT-D0 |
19 мм Ø, 50 Вт, водяное охлаждение, 100 кВт/см2. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP19K-50W-W5-IDR-D0 |
19 мм Ø, 50 Вт, водяное охлаждение, 100 кВт/см2. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP19K-50W-W5-BLU-D0 |
19 мм Ø, 50 Вт, водяное охлаждение, 100 кВт/см2. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки. |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-S-233 |
Стержень и стакан для крепления стержня с основанием |
|
|
FAN-12V-EU |
Источник питания, 12 В, для моделей с вентилятором. |
|
|
EXT-4 |
Удлинительный кабель (4 м) |
|
|
EXT-15 |
Удлинительный кабель (15 м) |
|
|
EXT-20 |
Удлинительный кабель (20 м) |
|
|
EXT-25 |
Удлинительный кабель (25 м) |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
