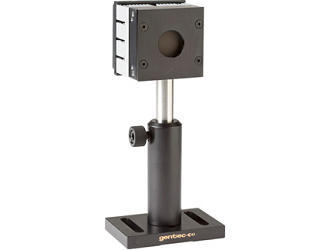

Термопарные детекторы серии UP-H компании Gentec-EO позволяют регистрировать излучение мощностью до 500 Вт.
Особенности:
1. Модульная конструкция;
Увеличьте мощность вашего детектора с помощью 5 разных модулей охлаждения.
2. Высокая производительность;
- Малое время нарастания (0.6 с);
- Высокий порог повреждений (45 кВт/см2);
3. Компактные размеры;
20.6 мм в толщину (модель 15S).
4. Режим измерения энергии;
Измерение одиночных импульсов с энергией до 15 Дж.
5. Умный интерфейс с данными калибровки;
6. Совместим с измерительными панелями:
UNO;
8. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
9. Модели Integra:
Стандартные модели с USB (-INT);
Модели с RS-232 (-IDR) (опция).
Беспроводное соединение через Bluetooth. Управление с помощью мобильного со специализированным ПО.
Технические характеристики детекторов мощности серии UP19-H компании Gentec-EO:
|
Модель |
UP19K-15S-H5 |
UP19K-30H-H5 |
UP19K-50L-H5 |
UP19K-110F-H9 |
UP19K-150W-H5 UP19K-200W-H9 |
|
|
Макс. средняя мощность (Непрерывное / 1 мин.) |
15 Вт / 30 Вт |
30 Вт/ 60 Вт |
50 Вт / 90 Вт |
110 Вт / 150 Вт |
150 Вт / 190 Вт |
200 Вт / 200 Вт |
|
Эффективный размер апертуры |
19 мм Ø |
19 мм Ø |
19 мм Ø |
19 мм Ø |
19 мм Ø |
19 мм Ø |
|
Метод охлаждения |
Конвекция |
Теплоотвод |
Большой теплоотвод |
Вентиляторное охлаждение |
Водяное охлаждение |
Водяное охлаждение |
|
Измерительная способность |
||||||
|
Спектральный диапазон |
0.19 – 20 мкм |
0.19 – 20 мкм |
0.19 – 20 мкм |
0.19 – 20 мкм |
0.19 – 20 мкм |
0.19 – 20 мкм |
|
Эквивалентная мощность шума |
1 мВт |
1 мВт |
1 мВт |
3 мВт |
1 мВт |
3 мВт |
|
Время нарастания (ном.) |
0.6 сек |
0.6 сек |
0.6 сек |
1.5 сек |
0.6 сек |
1.5 сек |
|
Чувствительность (нагрузка 100 кОм тип.) c |
0.65 мВ/Вт |
0.65 мВ/Вт |
0.65 мВ/Вт |
0.23 мВ/Вт |
0.65 мВ/Вт |
0.23 мВ/Вт |
|
Погрешность калибровки |
±2.5 % |
±2.5 % |
±2.5 % |
±2.5 % |
±2.5 % |
±2.5 % |
|
Стабильность |
±0.5 % |
±0.5 % |
±0.5 % |
±0.5 % |
±0.5 % |
±0.5 % |
|
Режим измерения энергии |
|
|||||
|
Чувствительность |
0.65 мВ/Дж |
0.65 мВ/Дж |
0.65 мВ/Дж |
0.23 мВ/Дж |
0.65 мВ/Дж |
0.23 мВ/Дж |
|
Макс. измеряемая энергия |
15 Дж |
15 Дж |
15 Дж |
25 Дж |
15 Дж |
25 Дж |
|
Эквивалетная энергия шума |
0.02 Дж |
0.02 Дж |
0.02 Дж |
0.06 Дж |
0.02 Дж |
0.06 Дж |
|
Мин. интервал повторений |
4 сек |
4 сек |
4 сек |
4 сек |
4 сек |
4 сек |
|
Макс. ширина импульса |
88 мсек |
88 мсек |
88 мсек |
88 мсек |
88 мсек |
88 мсек |
|
Порог повреждений |
||||||
|
Макс. средняя плотность мощности |
36 кВт/см2 |
36 кВт/см2 |
36 кВт/см2 |
45 кВт/см2 |
36 кВт/см2 |
45 кВт/см2 |
|
Порог повреждения импульсным лазером |
Макс. плотность энергии |
Пиковая плотность мощности |
||||
|
1064 нм, 360 мкс, 5 Гц |
5 Дж/см2 (H5), 9 Дж/см2 (H9) |
14 кВт/см2 (H5), 25 кВт/см2 (H9) |
||||
|
1064 нм, 7 нс, 10 Гц |
1 Дж/см2 |
143 МВт/см2 |
||||
|
532 нм, 7 нс, 10 Гц |
0.6 Дж/см2 |
86 МВт/см2 |
||||
|
266 нм, 7 нс, 10 Гц |
0.3 Дж/см2 |
43 МВт/см2 |
||||
|
Физические характеристики |
||||||
|
Эффективный размер апертуры |
19 мм Ø |
19 мм Ø |
19 мм Ø |
19 мм Ø |
19 мм Ø |
19 мм Ø |
|
Поглотитель (высокий порог повреждений) |
H5 |
H5 |
H5 |
H9 |
H5 |
H9 |
|
Габаритные размеры |
50 x 50 x 20.6 мм |
50 x 50x 56.3 мм |
76.2 x 76.2x 74.7 мм |
54.2 x 54.2 x 55.6 мм |
50 x 50 x 33 мм |
50 x 50 x 33 мм |
|
Вес (только головка) |
0.16 кг |
0.21 кг |
0.48 кг |
0.25 кг |
0.24 кг |
0.24 кг |
Модели доступных для заказа детекторов мощности серии UP19-H компании Gentec:
|
Модель |
Описание |
|
UP19K-15S-H5-D0 |
19 мм Ø, 15 Вт, 36 кВт/см2. Стержень с держателем не входят в комплект поставки. |
|
UP19K-15S-H5-INT-D0 |
19 мм Ø, 15 Вт, 36 кВт/см2. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP19K-15S-H5-IDR-D0 |
19 мм Ø, 15 Вт, 36 кВт/см2. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP19K-15S-H5-BLU-D0 |
19 мм Ø, 15 Вт, 36 кВт/см2. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки. |
|
UP19K-30H-H5-D0 |
19 мм Ø, 30 Вт, теплоотвод, 36 кВт/см2. Стержень с держателем не входят в комплект поставки. |
|
UP19K-30H-H5-INT-D0 |
19 мм Ø, 30 Вт, теплоотвод, 36 кВт/см2. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP19K-30H-H5-IDR-D0 |
19 мм Ø, 30 Вт, теплоотвод, 36 кВт/см2. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP19K-30H-H5-BLU-D0 |
19 мм Ø, 30 Вт, теплоотвод, 36 кВт/см2. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки. |
|
UP19K-50L-H5-D0 |
19 мм Ø, 50 Вт, большой теплоотвод, 36 кВт/см2. Стержень с держателем не входят в комплект поставки. |
|
UP19K-50L-H5-INT-D0 |
19 мм Ø, 50 Вт, большой теплоотвод, 36 кВт/см2. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP19K-50L-H5-IDR-D0 |
19 мм Ø, 50 Вт, большой теплоотвод, 36 кВт/см2. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP19K-100DI-H5-D0 |
19 мм Ø, модуль охлаждения (деионизированная вода), 100 Вт. Стержень с держателем не входят в комплект поставки. |
|
UP19K-110F-H9-D0 |
19 мм Ø, 110 Вт, вентиляторное охлаждение, 45 кВт/см2. Источник питания (европ. станд.). Стержень с держателем не входят в комплект поставки. |
|
UP19K-110F-H9-INT-D0 |
19 мм Ø, 110 Вт, вентиляторное охлаждение, 45 кВт/см2. Источник питания (европ. станд.). С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP19K-110F-H9-IDR-D0 |
19 мм Ø, 110 Вт, вентиляторное охлаждение, 45 кВт/см2. Источник питания (европ. станд.). С модулем INTEGRA (RS-232). Источник питания систем INTEGRA не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP19K-110F-H9-BLU-D0 |
19 мм Ø, 110 Вт, вентиляторное охлаждение, 45 кВт/см2. Источник питания (европ. станд.). Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки. |
|
UP19K-150W-H5-D0 |
19 мм Ø, 150 Вт, водяное охлаждение, 36 кВт/см2. Стержень с держателем не входят в комплект поставки. |
|
UP19K-150W-H5-INT-D0 |
19 мм Ø, 150 Вт, водяное охлаждение, 36 кВт/см2. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP19K-150W-H5-IDR-D0 |
19 мм Ø, 150 Вт, водяное охлаждение, 36 кВт/см2. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP19K-150W-H5-BLU-D0 |
19 мм Ø, 150 Вт, водяное охлаждение, 36 кВт/см2. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки. |
|
UP19K-200W-H9-D0 |
19 мм Ø, 200 Вт, водяное охлаждение, 45 кВт/см2. Стержень с держателем не входят в комплект поставки. |
|
UP19K-200W-H9-INT-D0 |
19 мм Ø, 200 Вт, водяное охлаждение, 45 кВт/см2. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP19K-200W-H9-IDR-D0 |
19 мм Ø, 200 Вт, водяное охлаждение, 45 кВт/см2. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP19K-200W-H9-BLU-D0 |
19 мм Ø, 200 Вт, водяное охлаждение, 45 кВт/см2. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки. |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-S-233 |
Стержень и стакан для крепления стержня с основанием |
|
|
UP19K-TUBE |

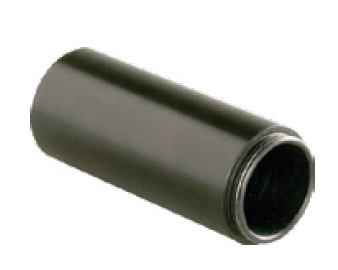

Изолирующий тубус для UP19-H. |
|
|
FAN-12V-EU |
Источник питания, 12 В, для моделей с вентилятором. |
|
|
EXT-4 |
Удлинительный кабель (4 м) |
|
|
EXT-15 |
Удлинительный кабель (15 м) |
|
|
EXT-20 |
Удлинительный кабель (20 м) |
|
|
EXT-25 |
Удлинительный кабель (25 м) |
|
|
FOA-19 |
Оптоволоконный адаптер (резьба 19 мм) для детекторов серий UP19-H и UP19-W. Выберите 1 из 3 FOC разъемов |
|
|
FOC-FC |
Волоконно-оптический разъем FC |
|
|
FOC-SC |
Волоконно-оптический разъем SC |
|
|
FOC-SMA |
Волоконно-оптический разъем SMA |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
