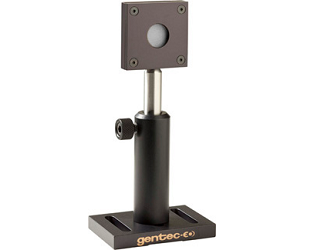

Детекторы серии UP17-H-W компании Gentec-EO толщиной всего 10.7 мм позволяют регистрировать излучение мощностью до 7 Вт.
Особенности:
1. Ультратонкий детектор;
Толщина всего 10.7 мм.
2. Выбор поглотителя;
- H5: 36 кВт/см2;
- W5: непревзойденный 100 кВт/см2;
3. Режим измерения энергии;
Измерение одиночных импульсов с энергией до 200 Дж (модели с W5).
4. Высокое значение максимальной мощности;
6 Вт в непрерывном режиме.
5. Умный интерфейс с данными калибровки;
6. Совместим с измерительными панелями:
UNO;
7. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
8. Модели Integra:
Стандартные модели с USB (-INT);
Модели с RS-232 (-IDR) (опция).
Технические характеристики детекторов мощности серии UP17-H-W компании Gentec-EO:
|
Модель |
UP17P-6S-H5 |
UP17P-6S-W5 |
||
|
Макс. средняя мощность (Непрерывное / 1 мин.) |
6 Вт / 7 Вт |
6 Вт / 7 Вт |
||
|
Эффективный размер апертуры |
17 мм Ø |
17 мм Ø |
||
|
Метод охлаждения |
Конвекция |
Конвекция |
||
|
Измерительная способность |
||||
|
Спектральный диапазон |
0.19 – 20 мкм |
0.19 – 10.0 мкм |
||
|
Эквивалентная мощность шума |
1 мВт |
1 мВт |
||
|
Время нарастания (ном.) |
0.8 сек |
1.4 сек |
||
|
Чувствительность (нагрузка 100 кОм тип.) |
0.6 мВ/Вт |
0.6 мВ/Вт |
||
|
Погрешность калибровки |
±2.5 % |
±2.5 % |
||
|
Стабильность |
±0.5 % |
±0.5 % |
||
|
Режим измерения энергии |
|
|||
|
Чувствительность |
0.7 мВ/Дж |
0.2 мВ/Дж |
||
|
Макс. измеряемая энергия |
15 Дж |
200 Дж |
||
|
Эквивалентная энергия шума |
0.02 Дж |
0.02 Дж |
||
|
Мин. интервал повторений |
4 сек |
5 сек |
||
|
Макс. ширина импульса |
88 мсек |
133 мсек |
||
|
Порог повреждений |
||||
|
Макс. средняя плотность мощности |
36 кВт/см2 |
100 кВт/см2 |
||
|
Порог повреждения импульсным лазером |
Макс. плотность энергии |
Пиковая плотность мощности |
Макс. плотность энергии |
Пиковая плотность мощности |
|
1064 нм, 360 мкс, 5 Гц |
5 Дж/см2 |
14 кВт/см2 |
100 Дж/см2 |
667 кВт/см2 |
|
1064 нм, 7 нс, 10 Гц |
1 Дж/см2 |
143 МВт/см2 |
1.1 Дж/см2 |
157 МВт/см2 |
|
532 нм, 7 нс, 10 Гц |
0.6 Дж/см2 |
86 МВт/см2 |
1.1 Дж/см2 |
157 МВт/см2 |
|
266 нм, 7 нс, 10 Гц |
0.3 Дж/см2 |
43 МВт/см2 |
0.7 Дж/см2 |
27 МВт/см2 |
|
Физические характеристики |
||||
|
Эффективный размер апертуры |
17 мм Ø |
17 мм Ø |
||
|
Поглотитель (высокий порог повреждений) |
H5 |
W5 |
||
|
Габаритные размеры |
46 x 46 x 10.7 мм |
46 x 46 x 10.7 мм |
||
|
Вес (только головка) |
0.1 кг |
0.1 кг |
||
Модели доступных для заказа детекторов мощности серии UP17-H-W компании Gentec:
|
Модель |
Описание |
|
UP17P-6S-H5-D0 |
17 мм Ø, 6 Вт, 36 кВт/см2. Стержень с держателем не входят в комплект поставки. |
|
UP17P-6S-H5-INT-D0 |
17 мм Ø, 6 Вт, 36 кВт/см2. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP17P-6S-H5-IDR-D0 |
17 мм Ø, 6 Вт, 36 кВт/см2. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP17P-6S-W5-D0 |
17 мм Ø, 6 Вт, 100 кВт/см2. Стержень с держателем не входят в комплект поставки. |
|
UP17P-6S-W5-INT-D0 |
17 мм Ø, 6 Вт, 100 кВт/см2. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP17P-6S-W5-IDR-D0 |
17 мм Ø, 6 Вт, 100 кВт/см2. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-S-233 |
Стержень и стакан для крепления стержня с основанием. |
|
|
EXT-4 |
Удлинительный кабель (4 м) |
|
|
EXT-15 |
Удлинительный кабель (15 м) |
|
|
EXT-20 |
Удлинительный кабель (20 м) |
|
|
EXT-25 |
Удлинительный кабель (25 м) |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
