Поставщик
|
Gentec Electro-Optics |
|
Типы изделий
|
детекторы |
|
Тип детектора излучения
|
детекторы мощности |
|
Применение
|
для лазерного излучения |

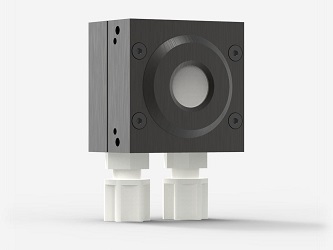

Детекторы измерения мощности серии UP16K компании GenTec-EO обладают компактными размерами и отлично подходят для работы с импульсными лазерами с высокой плотностью энергии в импульсе.
Особенности:
1. Модульная конструкция;
Увеличьте мощность вашего детектора с помощью 4 разных модулей охлаждения.
2. Высокая пиковая мощность излучения;
Отлично подходят для работы с импульсными лазерами с высокой плотностью энергии.
3. Компактные размеры;
23.6 - 59.3 мм в толщину.
4. Высокая средняя мощность;
15 - 100 Вт (непрерывное излучение) с водным охлаждением.
5. Умный интерфейс с данными калибровки;
6. Совместим с измерительными панелями:
UNO.
Технические характеристики детекторов мощности серии UP16K компании Gentec-EO:
|
UP16K-…-QED-… |
UP16K-15S / 30H / 100W-QED |
|
|
Диаметр апертуры |
16 мм |
|
|
Спектральный диапазон |
0.266 - 2.5 мкм |
|
|
Диапазон калибровки a |
0.532 – 2.5 мкм |
|
|
Уровень шума |
6 мВт с прогнозированием 4 мВт без прогнозирования |
|
|
Типичное время нарастания (0 - 95 %) |
7 сек (2.5 сек с прогнозированием) |
|
|
Чувствительность (тип.) |
0.11 мВ/Вт |
|
|
Погрешность калибровки |
± 2.5 % |
|
|
Линейность |
± 2 % |
|
|
Повторяемость |
± 0.5 % |
|
|
Разрешение |
± 0.5 % |
|
|
Макс. средняя мощность |
15S: 15 Вт 30H: 30 Вт 100W: 100 Вт |
|
|
Макс. средняя мощность (1 мин.) (охлаждение: мин. 3 мин) |
15S: 20 Вт 30H: 35 Вт 100W: 100 Вт |
|
|
Макс. средняя плотность мощности 1.064 мкм, 10 Вт (CW) |
100 кВт/см2 |
|
|
Порог повреждения (импульсный лазер) |
Макс. плотность энергии |
Пиковая плотность мощности |
|
1,064 мкм, 360 мкс, 5 Гц |
300 Дж/см2 |
830 кВт/см2 |
|
1,064 мкм, 7 нс, одиночный импульс |
16 Дж/см2 |
2280 МВт/см2 |
|
1,064 мкм, 7 нс, 10 Гц |
8 Дж/см2 |
1140 МВт/см2 |
|
532 нм, 7 нс, 10 Гц |
6 Дж/см2 |
860 МВт/см2 |
|
266 нм, 7 нс, 10 Гц |
1 Дж/см2 |
143 МВт/см2 |
|
Мин. поток для охлаждения |
0.5 л/мин |
|
|
Рекомендуемый поток для охлаждения |
1.0 л/мин |
|
|
Габаритные размеры (мм) |
15S: 50 (H) x 50 (W) x 23.6 (D) 30H: 50 (H) x 50 (W) x 59.3 (D) 100W: 50 (H) x 50 (W) x 36 (D) |
|
|
Вес (только головка) |
15S: 0.16 кг 30H: 0.21 кг 100W: 0.24 кг |
|
|
Охлаждение |
Теплоотвод / вода |
|
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-S-233 |
Стержень и стакан для крепления стержня с основанием |
|
|
EXT-4 |
Удлинительный кабель (4 м) |
|
|
EXT-15 |
Удлинительный кабель (15 м) |
|
|
EXT-20 |
Удлинительный кабель (20 м) |
|
|
EXT-25 |
Удлинительный кабель (25 м) |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
