Поставщик
|
Gentec Electro-Optics |
|
Типы изделий
|
детекторы |
|
Тип детектора излучения
|
детекторы мощности |
|
Применение
|
для лазерного излучения |

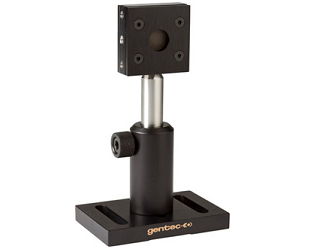

Термопарные детекторы серии UP-H компании Gentec-EO позволяют регистрировать излучение мощностью до 500 Вт.
Особенности:
1. Модульная конструкция;
Увеличьте мощность вашего детектора с помощью 3 разных модулей охлаждения.
2. Высокая производительность;
- Малое время нарастания (0.3 с);
- Высокий порог повреждений (36 кВт/см2);
3. Компактные размеры;
14 мм в толщину (модель 10S).
4. Режим измерения энергии;
Измерение одиночных импульсов с энергией до 5 Дж.
5. Умный интерфейс с данными калибровки;
6. Совместим с измерительными панелями:
UNO;
8. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
9. Модели Integra:
Стандартные модели с USB (-INT);
Модели с RS-232 (-IDR) (опция).
Технические характеристики детекторов мощности серии UP12-H компании Gentec-EO:
|
Модель |
UP12E-10S-H5 |
UP12E-20H-H5 |
UP12E-70W-H5 |
|
Макс. средняя мощность (Непрерывное / 1 мин.) |
10 Вт / 20 Вт |
20 Вт / 40 Вт |
70 Вт / 110 Вт |
|
Эффективный размер апертуры |
12 мм Ø |
12 мм Ø |
12 мм Ø |
|
Метод охлаждения |
Конвекция |
Теплоотвод |
Водяное охлаждение |
|
Измерительная способность |
|||
|
Спектральный диапазон |
0.19 – 20 мкм |
0.19 – 20 мкм |
0.19 – 20 мкм |
|
Эквивалентная мощность шума |
1 мВт |
1 мВт |
1 мВт |
|
Время нарастания (ном.) |
0.3 сек |
0.3 сек |
0.3 сек |
|
Чувствительность (нагрузка 100 кОм тип.) |
0.53 мВ/Вт |
0.53 мВ/Вт |
0.53 мВ/Вт |
|
Погрешность калибровки |
±2.5 % |
±2.5 % |
±2.5 % |
|
Стабильность |
±0.5 % |
±0.5 % |
±0.5 % |
|
Режим измерения энергии |
|
|
|
|
Чувствительность |
0.84 мВ/Дж |
0.84 мВ/Дж |
0.84 мВ/Дж |
|
Макс. измеряемая энергия |
5 Дж |
5 Дж |
5 Дж |
|
Эквивалентная энергия шума |
0.02 Дж |
0.02 Дж |
0.02 Дж |
|
Мин. интервал повторений |
1.5 сек |
1.5 сек |
1.5 сек |
|
Макс. ширина импульса |
50 мсек |
50 мсек |
50 мсек |
|
Порог повреждений |
|||
|
Макс. средняя плотность мощности |
36 кВт/см2 |
36 кВт/см2 |
36 кВт/см2 |
|
Порог повреждения импульсным лазером |
Макс. плотность энергии |
Пиковая плотность мощности |
|
|
1064 нм, 360 мкс, 5 Гц |
5 Дж/см2 |
14 кВт/см2 |
|
|
1064 нм, 7 нс, 10 Гц |
1 Дж/см2 |
143 МВт/см2 |
|
|
532 нм, 7 нс, 10 Гц |
0.6 Дж/см2 |
86 МВт/см2 |
|
|
266 нм, 7 нс, 10 Гц |
0.3 Дж/см2 |
43 МВт/см2 |
|
|
Физические характеристики |
|||
|
Эффективный размер апертуры |
12 мм Ø |
12 мм Ø |
12 мм Ø |
|
Поглотитель (высокий порог повреждений) |
H5 |
H5 |
H5 |
|
Габаритные размеры |
38 x 38 x 14 мм |
38 x 38 x 45 мм |
38 x 38 x 32 мм |
|
Вес (только головка) |
0.13 кг |
0.15 кг |
0.19 кг |
Модели доступных для заказа детекторов мощности серии UP12-H компании Gentec:
|
Модель |
Описание |
|
UP12E-10S-H5-D0 |
12 мм Ø, 10 Вт. Стержень с держателем не входят в комплект поставки. |
|
UP12E-10S-H5-INT-D0 |
12 мм Ø, 10 Вт. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP12E-10S-H5-IDR-D0 |
12 мм Ø, 10 Вт. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP12E-20H-H5-D0 |
12 мм Ø, 20 Вт, теплоотвод. Стержень с держателем не входят в комплект поставки. |
|
UP12E-20H-H5-INT-D0 |
12 мм Ø, 20 Вт, теплоотвод. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP12E-20H-H5-IDR-D0 |
12 мм Ø, 20 Вт, теплоотвод. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP12E-70W-H5-D0 |
12 мм Ø, 70 Вт, водяное охлаждение. Стержень с держателем не входят в комплект поставки. |
|
UP12E-70W-H5-INT-D0 |
12 мм Ø, 70 Вт, водяное охлаждение. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP12E-70W-H5-IDR-D0 |
12 мм Ø, 70 Вт, водяное охлаждение. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-S-233 |
Стержень и стакан для крепления стержня с основанием |
|
|
EXT-4 |
Удлинительный кабель (4 м) |
|
|
EXT-15 |
Удлинительный кабель (15 м) |
|
|
EXT-20 |
Удлинительный кабель (20 м) |
|
|
EXT-25 |
Удлинительный кабель (25 м) |
|
|
FOA-COVER12 |
Крышка оптоволоконного адаптера (12 мм) для UP12E. Выберите 1 из 3 доступных разъемов. |
|
|
FOC-FC |
Волоконно-оптический разъем FC |
|
|
FOC-SC |
Волоконно-оптический разъем SC |
|
|
FOC-SMA |
Волоконно-оптический разъем SMA |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
