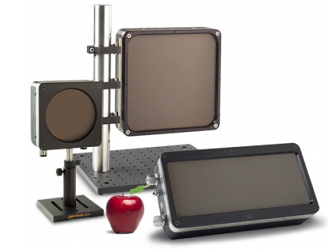

Уникальная конструкция детекторов Super HP компании GenTec для измерения высокой мощности излучения предлагает неограниченные возможности для создания моделей по спецификации пользователей. Квадратные и прямоугольные апертуры, показанные на рисунке, являются лишь примерами возможной реализации, поэтому для подбора моделей для вашего применения обращайтесь к представителям компании АЗИМУТ ФОТОНИКС. Все модели детекторов Super HP оснащены USB для измерений с помощью ПК, а также стандартным разъемом DB-15, если вы предпочитаете проводить измерения с использованием одной из измерительных панелей GenTec.
Детекторы серии Super HP для измерения высокой мощности излучения
Особенности:
1. Для работы с излучением высокой мощности;
Могут работать с непрерывным излучением мощностью до 100 кВт. По запросу возможно изготовление детекторов для более мощных пучков.
2. Стабильное считывание;
Менее чувствителен к колебаниям температуры водяного охлаждения, чем любой другой детектор высокой мощности излучения с водяным охлаждением на рынке.
3. Изготовление детекторов по спецификации пользователя;
- Выберете размер;
- Выберете макс. мощность;
4. Компактные и легкие;
Благодаря уникальному дизайну эти детекторы компактнее и легче любых других детекторов высокой мощности на рынке.
5. Калибровка для YAG и CO2 лазеров;
Все модели детекторов мощности излучения серии HP могут быть откалиброваны на длинах волн YAG и CO2 лазеров с погрешностью +/- 5%.
6. Прямое USB соединение с ПК;
Каждая детекторная головка оснащена как DB-15 разъемом (для подключения к измерительным системам Gentec-EO), так и USB2.0 разъемом для подключения к ПК.
7. Совместим с измерительными панелями:
UNO;
8. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
Технические характеристики детекторов мощности серии Super HP компании Gentec-EO:
|
Модель |
HP280/100A-10KW-HD |
HP210A-25KW-HD |
HP280A-30KW-HD |
Возможности создания моделей под заказ |
|
|
Макс. средняя мощность |
10 000 Вт |
25 000 Вт |
30 000 Вт |
до 100 000 Вт |
|
|
Эффективный размер апертуры |
280 x 100 мм |
210 x 210 мм |
280 x 280 мм |
до 400 x 400 мм |
|
|
Метод охлаждения |
Водяное охлаждение |
Водяное охлаждение |
Водяное охлаждение |
Водяное охлаждение |
|
|
Измерительная способность |
|||||
|
Спектральный диапазон |
0.19 – 20 мкм |
0.19 – 20 мкм |
0.19 - 20 мкм |
0.19 – 20 мкм |
|
|
Эквивалентная мощность шума |
±10 Вт |
±20 Вт |
±25 Вт |
Адаптируется под макс. мощность |
|
|
Мин. средняя мощность |
300 Вт |
500 Вт |
1 000 Вт |
Адаптируется под макс. мощность |
|
|
Время нарастания (ном.) |
20 сек |
25 сек |
25 сек |
≤ 45 сек |
|
|
Чувствительность (нагрузка 100 кОм тип.) |
0.2 мВ/Вт |
0.08 мВ/Вт |
0.07 мВ/Вт |
Адаптируется под макс. мощность |
|
|
Погрешность калибровки |
|
||||
|
@ 1064 нм |
±5 % |
±5 % |
±5 % |
±5 % |
|
|
@ 0.25- 2.5 мкм |
±6 % |
±6 % |
±6 % |
±6 % |
|
|
Стабильность |
±2 % |
±2 % |
±2 % |
±2 % |
|
|
Линейность (мощность) |
±2 % |
±2 % |
±2 % |
±2 % |
|
|
Линейность vs Диаметр пучка |
±2 % |
±2 % |
±2 % |
±2 % |
|
|
Порог повреждений |
|||||
|
Макс. средняя плотность мощности |
|
||||
|
10 кВт |
2.5 кВт/см2 |
2.5 кВт/см2 |
2.5 кВт/см2 |
2.5 кВт/см2 |
|
|
25 кВт |
--- |
0.25 кВт/см2 |
--- |
0.25 кВт/см2 |
|
|
30 кВт |
--- |
--- |
0.2 кВт/см2 |
0.2 кВт/см2 |
|
|
Физические характеристики |
|||||
|
Эффективный размер апертуры |
280 x 100 мм |
210 x 210 мм |
280 x 280 мм |
Квадратная апертура до 400 x 400 мм Прямоугольные и круглые апертуры также доступны |
|
|
Поглотитель (высокий порог повреждений) |
HD |
HD |
HD |
HD |
|
|
Требуемый расход охлаждающей жидкости |
(6 - 10) л/мин < ±1 л/мин/мин |
(12 - 15) л/мин < ±1 л/мин/мин |
0-30 кВт: (15 - 18) л/мин < ±1 л/мин/мин |
Адаптируется под макс. мощность |
|
|
|
|
|
0-10 кВт: (8 - 12) л/мин < ±1 л/мин/мин |
|
|
|
Вода для охлаждения |
|
||||
|
Рабочий диапазон температур |
15 – 25 °C |
15 – 25 °C |
15 – 25 °C |
15 – 25 °C |
|
|
Скорость изменения температуры |
< ±3 °C/мин |
< ±3 °C/мин |
< ±3 °C/мин |
< ±3 °C/мин |
|
|
Разъемы |
DB-15 кабель & USB порт |
DB-15 кабель & USB порт |
DB-15 кабель & USB порт |
DB-15 кабель & USB порт |
|
|
Питание |
Через USB или измерительную панель Gentec-EO |
Через USB или измерительную панель Gentec-EO |
Через USB или измерительную панель Gentec-EO |
Через USB или измерительную панель Gentec-EO |
|
|
Макс. выходной сигнал |
2 В |
2 В |
2 В |
Аналоговый выход: 2 В или 12 В |
|
|
Габаритные размеры |
152 x 305 x 75 мм |
229 x 229 x 80 мм |
300 x 300 x 92 мм |
|
|
|
Вес (только головка) |
11 кг |
16 кг |
20 кг |
|
|
Модели доступных для заказа детекторов мощности серии Super HP компании Gentec:
|
Модель |
Описание |
|
HP210A-25KW-HD |
210 мм Ø, 25 000 Вт, DB-15 и USB интерфейсы. Стержень с держателем не входят в комплект поставки. |
|
HP280A-30KW-HD |
280 мм Ø, 30 000 Вт, DB-15 и USB интерфейсы. Стержень с держателем не входят в комплект поставки. |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
