Поставщик
|
Gentec Electro-Optics |
|
Типы изделий
|
детекторы |
|
Тип детектора излучения
|
детекторы мощности |
|
Применение
|
для лазерного излучения |
|
Особенности
|
высокой мощности |

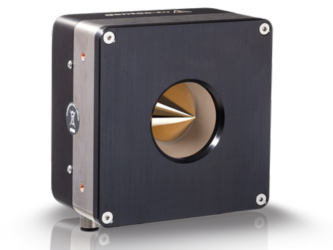

Компания Gentec-EO предлагает детекторы серии HP для измерения мощности непрерывного излучения до 15 000 Вт. Они обладают большой апертурой и могут подключаться непосредственно к ПК через USB интерфейс.
Особенности:
1. Работа с излучением высокой мощности:
- Обрабатывается до 15 кВт непрерывной мощности;
2. Низкий коэффициент отражения:
- Конический отражатель улавливает большую часть мощности лазера внутри головки детектора. С тубусом TUBE HP60A-15KW-GD-TUBE имеет самый низкий процент отражения: менее 2% излучения;
3. Доступен с калибровками YAG и CO2:
- Все модели HP можно откалибровать на длинах волн YAG и CO2 с погрешностью калибровки ± 5%;
4. Прямое USB-подключение к ПК:
- Каждая головка поставляется с разъемом DB-15 (для использования с устройством отображения Gentec-EO) и выходом USB для прямого подключения к ПК;
5. Отслеживание параметров воды:
- Расход воды и температура отслеживаются в реальном времени и отображаются постоянно;
6. Совместим с измерительными панелями: MAESTRO, TUNER, UNO.
Параметры выхода:
1. Разъем SMART DB15:
- Имеет все необходимые калибровки;
- Совместимость с дисплеями Gentec и ПК;
2. Порт USB:
- Внешняя система измерений не требуется;
- Подключается напрямую к ПК;
- Включено во все модели HP;
3. Беспроводной счетчик BLU:
- Дальность действия до 30 м без кабелей;
- Подключение через Bluetooth к ПК.
Технические характеристики детекторов мощности HP60 Gentec-EO:
|
Модель |
HP60-A-10KW-GD |
HP60A-15KW-GD |
HP60A-15KW-GD-TUBE |
|
Макс. средняя мощность |
10 000 Вт |
15 000 Вт |
15 000 Вт |
|
Эффективный размер апертуры |
60 мм Ø |
60 мм Ø |
70 мм Ø |
|
Метод охлаждения |
Водяное охлаждение |
Водяное охлаждение |
Водяное охлаждение |
|
Измерительная способность |
|||
|
Спектральный диапазон |
0.8 – 12 мкм |
0.8 – 12 мкм |
0.8 – 12 мкм |
|
Откалиброванный спектральный диапазон |
0.8 – 2.1 мкм |
0.8 – 2.1 мкм |
0.8 – 2.1 мкм |
|
Эквивалентная мощность шума |
±10 Вт |
±15 Вт |
±15 Вт |
|
Мин. средняя мощностьa |
300 Вт |
500 Вт |
500 Вт |
|
Время нарастания (ном.) |
12 сек |
15 сек |
15 сек |
|
Обратные отражения |
10 % |
5-10 % |
1-2 % |
|
Погрешность калибровки |
±5 % на 1064 и 1070 нм |
±5 % на 1064 и 1070 нм |
±5 % на 1064 и 1070 нм |
|
Стабильность |
±2 % |
±2 % |
±2 % |
|
Линейность (мощность) |
±2 % |
±2 % |
±2 % |
|
Линейность (диаметр пучка) |
±2.0 % |
±2.5 % |
±2.5 % |
|
Линейность (положение пучка)b |
±3.0 % c |
±4.0 % |
±4.0 % |
|
Порог повреждений |
|||
|
Макс. средняя плотность мощности |
|||
|
1 кВт |
70 кВт/см2 |
70 кВт/см2 |
70 кВт/см2 |
|
5 кВт |
35 кВт/см2 |
35 кВт/см2 |
35 кВт/см2 |
|
10 кВт |
20 кВт/см2 |
20 кВт/см2 |
20 кВт/см2 |
|
15 кВт |
--- |
10 кВт/см2 |
10 кВт/см2 |
|
Физические характеристики |
|||
|
Эффективный размер апертуры |
60 мм Ø |
60 мм Ø |
70 мм Ø (с тубусом) |
|
Поглотитель (высокий порог повреждений) |
GD (конический отражатель) |
GD (конический отражатель) |
GD (конический отражатель) |
|
Требуемый расход охлаждающей жидкостиd |
(6 - 8) л/мин < ±1 л/мин/мин |
(8 - 10) л/мин < ±1 л/мин/мин |
(8 - 10) л/мин < ±1 л/мин/мин |
|
Вода для охлаждения |
|
||
|
Рабочий диапазон температур |
15 – 25 °C |
15 – 25 °C |
15 – 25 °C |
|
Скорость изменения температуры |
< ±3°C/мин |
< ±3°C/мин |
< ±3°C/мин |
|
Макс. давление воды (вход) |
413 кПа |
413 кПа |
413 кПа |
|
Разъемы |
DB15 кабель и USB порт |
DB15 кабель и USB порт |
DB15 кабель и USB порт |
|
Макс. выходной сигнал |
2 В |
2 В |
2 В |
|
Габаритные размеры |
127х127х97 мм |
153х153х97 мм |
153х153х272 мм |
|
Вес |
6 кг |
10 кг |
15 кг |
Примечания:
а. Номинальное значение, фактическое значение зависит от электрического шума в системе измерения.
b. Для луча размером 20% площади апертуры перемещается через 80% площади апертуры.
c. На длине волны 1064 нм, 1,07–1,08 мкм и 10,6 мкм для пучков диаметром <50 мм.
d. >1 мин.
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-S-443-C |
Стержень и стакан для крепления стержня с основанием. |
|

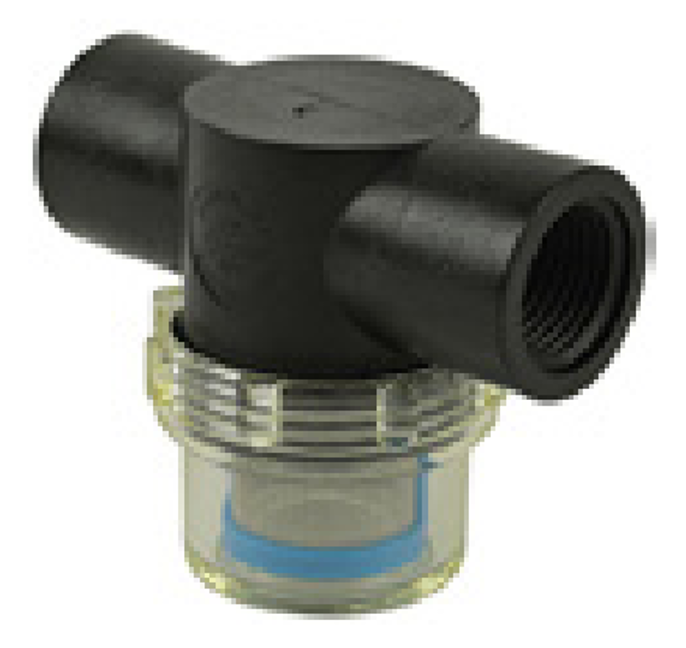

| HP-W-FILTER-IMP |
Компактный внешний фильтр воды для детекторов серии HP. 200 отверстий, < 74 мкм. Дюймовый стандарт. |
 |
| HP-W-FILTER-MET |
Компактный внешний фильтр воды для детекторов серии HP. 200 отверстий, < 74 мкм. Метрический стандарт. |
|
|
EXT-4 |
Удлинительный кабель (4 м) |
|
|
EXT-15 |
Удлинительный кабель (15 м) |
|
|
EXT-20 |
Удлинительный кабель (20 м) |
|
|
EXT-25 |
Удлинительный кабель (25 м) |
|
| MON-USB | USB кабель для P-LINK, S-LINK-2, M-LINK, Mach, T-Rad (201849) и QUAD-4Track. |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 381х279х152 мм. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 431x305x178 мм. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 483x381x203 мм. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
