Дефлекторы серии S-330 являются компактными высокоскоростными системами параллельной кинематики, осуществляющие прецизионные перемещения вокруг двух ортогональных осей (θX, θY). Конструктивно дефлекторы состоят из неподвижной платформы, на которую закреплены две пары пьезоактуаторов, которые получая управляющий сигнал с усилителя, изменяют свои линейные размеры и приводят в движение верхнюю платформу. Пьезоактуаторы обеспечивают высокие показатели динамики и стабильности позиционирования на всём интервале рабочих температур, не затрачивая дополнительную энергию и не выделяя тепла в режиме ожидания, что является огромным преимуществом в инфракрасных системах формирования изображения.
Преднагруженные многослойные пьезоактуаторы серии PICMA, входящие в состав привода дефлекторов, имеют корпус из обожжённой керамики, что обеспечивает защиту от высокой влажности и токов утечки, повышая показатели срока службы дефлекторов. Пружина преднагрузки позволяет скомпенсировать силы растяжения пьезокерамики в условиях высокодинамичной работы. Для высокой стабильности и повтряемости перемещений дефлекторы серии S-330 оснащены тензометрическим (SGS) датчиком высокого разрешения. Доступны также версии без датчика для использования в системах без обратной связи.
Применения:
- Системы обработки и стабилизации изображения;
- Системы лазерного сканирования/ управления траекторией излучения;
- Оптические фильтры/переключатели;
- Стабилизация лазерного луча.

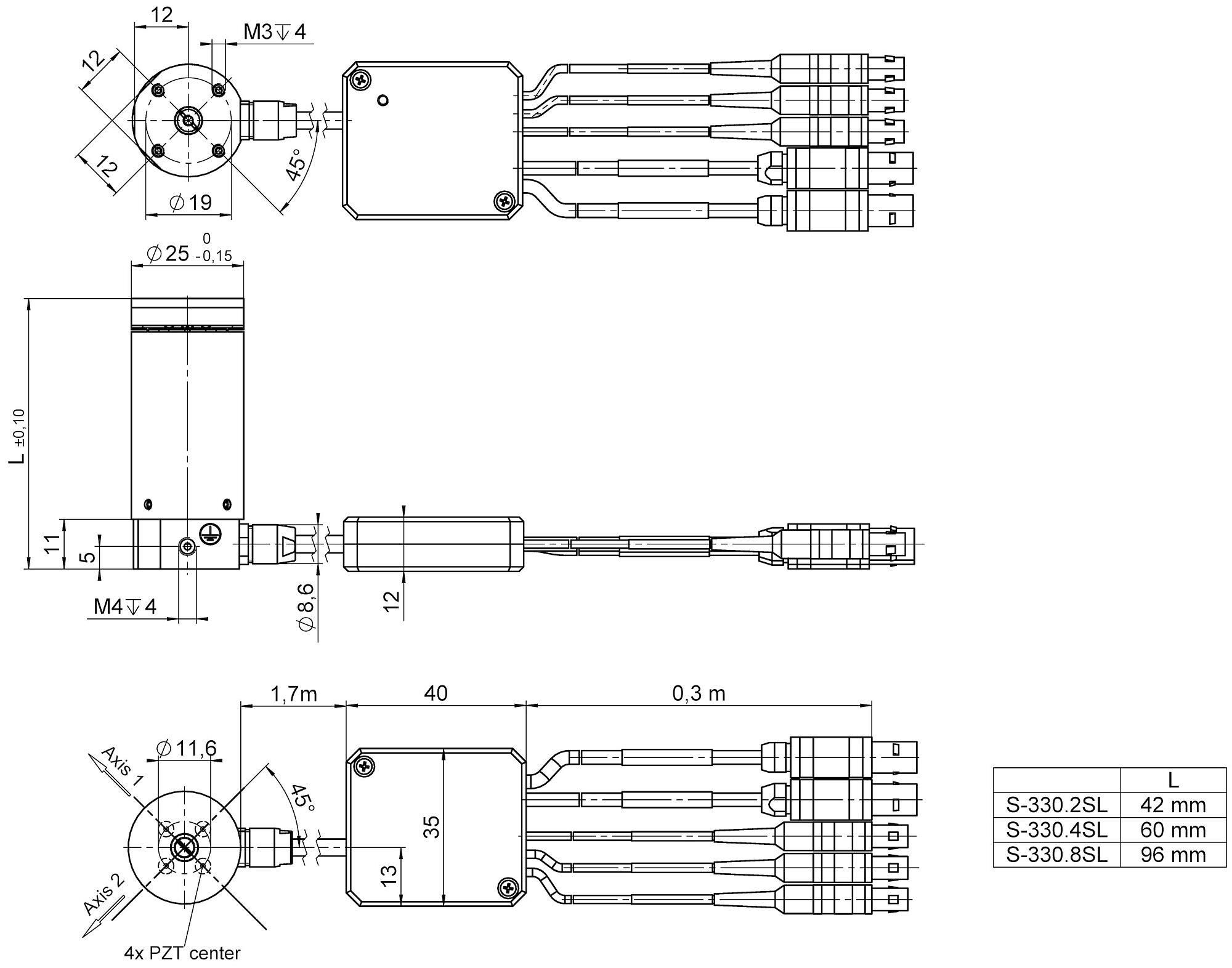

Технические характеристики S-300.xSL:
|
Характеристика |
Модель |
Единица измерения |
Допуск | ||
|
S-330.2SL |
S-330.4SL |
S-330.8SL | |||
|
Доступные направления перемещения |
θX, θY |
θX, θY |
θX, θY | ||
|
Тип встроенного датчика |
SGS (тензодатчик) |
SGS (тензодатчик) |
SGS (тензодатчик) | ||
|
Диапазон перемещения без обратной связи (от -20 до +120 В) |
3.5 |
7 |
15 |
мрад | |
|
Диапазон перемещения с обратной связью |
2 |
5 |
10 |
мрад | |
|
Разрешение при перемещении без обратной связи |
0.02 |
0.1 |
0.2 |
мкрад | |
|
Разрешение при перемещении с обратной связью |
0.05 |
0.25 |
0.5 |
мкрад | |
|
Линейность |
0.1 |
0.2 |
0.25 |
% | |
|
Точность повторного позиционирования |
0.15 |
0.5 |
1 |
мкрад | |
|
Резонансная частота без нагрузки |
3.7 |
3.3 |
3.1 |
кГц |
±20 % |
|
Резонансная частота с установленным зеркалом (диаметр 25 мм, толщина 8 мм) |
2.6 |
1.6 |
1.0 |
кГц |
±20 % |
|
Расстояние от точки вращения до наружной поверхности платформы |
6 |
6 |
6 |
мм |
±1 мм |
|
Момент инерции |
1530 |
1530 |
1530 |
г*мм2 |
±20 % |
|
Тип пьезокерамики |
PICMA® |
PICMA® |
PICMA® | ||
|
Электрическая емкость/ось |
3 |
6 |
12.5 |
мкФ |
±20 % |
|
Динамический коэффициент рабочего тока/ось |
0.22 |
0.4 |
0.8 |
мкА/(Гц*мрад) |
±20 % |
|
Диапазон рабочих температур |
От -20 до +80 |
От -20 до +80 |
От -20 до +80 |
°C | |
|
Материал корпуса дефлектора |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь | ||
|
Материал платформы |
Инвар |
Инвар |
Инвар | ||
|
Масса |
0.2 |
0.38 |
0.7 |
кг |
±5 % |
|
Длина кабеля |
1.5 |
1.5 |
1.5 |
м |
±10 мм |
|
Тип разъема датчика / питания |
LEMO |
LEMO |
LEMO | ||
Технические характеристики S-300.xSD:
|
Характеристика |
Модель |
Единица измерения |
Допуск | |
|
S-330.2SD/4SD/8SD |
S-330.20L/40L/80L | |||
|
Доступные направления перемещения |
θX, θY |
θX, θY | ||
|
Тип встроенного датчика |
SGS (тензодатчик) |
- | ||
|
Диапазон перемещения без обратной связи (от -20 до +120 В) |
3.5 / 7 / 15 |
3.5 / 7 / 15 |
мрад | |
|
Диапазон перемещения с обратной связью |
2 / 5 / 10 |
- |
мрад | |
|
Разрешение при перемещении без обратной связи |
0.02/0.1/0.2 |
0.02/0.1/0.2 |
мкрад | |
|
Разрешение при перемещении с обратной связью |
0.05/0.25/0.5 |
- |
мкрад | |
|
Линейность |
0.1/0.2/0.25 |
- |
% | |
|
Точность повторного позиционирования |
0.15/0.5/1 |
- |
мкрад | |
|
Резонансная частота без нагрузки |
3.7/3.3/3.1 |
3.7/3.3/3.1 |
кГц |
±20 % |
|
Резонансная частота с установленным зеркалом (диаметр 25 мм, толщина 8 мм) |
2.6/1.6/1.0 |
2.6/1.6/1.0 |
кГц |
±20 % |
|
Расстояние от точки вращения до наружной поверхности платформы |
6 |
6 |
мм |
±1 мм |
|
Момент инерции |
1530 |
1530 |
г*мм2 |
±20 % |
|
Тип пьезокерамики |
PICMA® |
PICMA® | ||
|
Электрическая емкость/ось |
3/6/12.5 |
3/6/12.5 |
мкФ |
±20 % |
|
Динамический коэффициент рабочего тока/ось |
0.22/0.4/0.8 |
0.22/0.4/0.8 |
мкА/(Гц*мрад) |
±20 % |
|
Диапазон рабочих температур |
От -20 до +80 |
От -20 до +80 |
°C | |
|
Материал корпуса дефлектора |
Нержавеющая сталь |
Нержавеющая сталь | ||
|
Материал платформы |
Инвар |
Инвар | ||
|
Масса |
0.2/0.38/0.7 |
0.2/0.38/0.7 |
кг |
±5 % |
|
Длина кабеля |
1.5 |
1.5 |
м |
±10 мм |
|
Тип разъема датчика / питания |
Sub-D |
LEMO | ||
|
