        Cистемы измерения параметра M2

        Главная
        —
        Каталог продукции
        —
        Контрольно-измерительное оборудование
        —
        Контрольно-измерительные приборы
        —
        Измерители оптической мощности
        —
        Системы измерения излучения
        —Cистемы измерения параметра M2

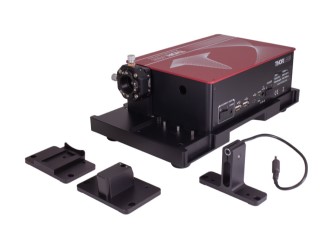

        Фото Cистемы измерения параметра M2
        Производитель: Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Thorlabs

        Особенности:

        - Совместить с профилометром пучка BC207 на основе КМОП камеры для создания полной системы измерения M²;

        - Зеркала для диапазона 250-600 нм или 400-2700 нм;

        - Адаптеры для камеры BC207 и сканирующего щелевого профилометра пучка BP209;

        - Включает юстировочный лазер.

        Эти наборы предназначены для преобразования камер Thorlabs или сканирующих щелевых профилометров пучка в полностью автоматизированную моторизованную систему измерения M². M2MS-AL имеет внутренние зеркала для длин волн от 250 до 600 нм, а M2MS имеет внутренние зеркала для длин волн от 400 до 2700. Магнитное крепление на входном разъеме позволяет легко переключать прилагаемые линзы с просветляющим покрытием, чтобы оптимизировать систему для лазерного источника.

        Профилометр пучка и фокусирующая линза остаются в фиксированном положении. Для измерений M² длина пути пучка изменяется с помощью подвижного ретрорефлектора, установленного на трансляторе, который имеет диапазон перемещения 100 мм и максимальную скорость 500 мм/с.

        На боковой стороне системы измерения M² имеется встроенный хаб USB 2.0, который имеет порты для щелевого профилометра пучка, еще одного устройство, такого как USB-контроллер температуры и влажности TSP01, и выход mini-USB для подключения к ПК. Транслятор внутри системы также связывается с компьютером через этот хаб. Система управляется с помощью программного пакета Thorlabs Beam, который также используется для управления профилометрами пучка, что позволяет проводить точные измерения различных параметров, связанных с пучком.

        Корпус прибора для измерения M² опирается на четыре ножки, образованными рельефным вырезом глубиной 0.5 мм в основании. В комплект входят резиновые демпфирующие ножки RDF1. Пять резьбовых отверстий M6 позволяют установить четыре резиновые ножки по одной возле каждого угла или в конфигурации из трех амортизирующих ножек.

        Технические характеристики:

        Модель

        M2MS-AL

        M2MS

        Диапазон длин волн

        250 - 600 нмa

        400 - 2700 нмa

        Совместимость с профилометрами пучка­­b

        BC207UV (/M)
        BP209-VIS (/M)

        BC207VIS (/M)
        BP209-VIS (/M)
        BP209-IR (/M)
        BP209-IR2 (/M)

        Встроенный транслятор

        Диапазон перемещения

        100 мм

        Скорость (макс.)

        500 мм/с

        Эффективный диапазон перемещения

        200 мм (полное)

        ±100 мм (от точки фокуса)

        Фокусное расстояние объектива

        250 мм

        Высота оптической оси

        70 мм (без дополнительных ножек)

        Диапазон измерений M²

        >1.0 (без верхнего предела)

        Точность M² (тип.)

        ±5% (зависит от оптики и настройки)

        Минимальный обнаруживаемый угол расхождения

        <0.1 мрад

        Применимые источники излучения

        Непрерывные, импульсныеa

        Время измерения (тип.)

        15 - 30 с (в зависимости от формы пучка и настроек)

        Габариты

        Размеры

        300 мм x 175 мм x 109 мм (без профилометра пучка)

        Вес

        4.2 кг (без профилометра пучка)

        Примечания:

        a. В зависимости от профилометра пучка, используемого в системе.

        b. Профилометры пучка BC106x и BP10x предыдущего поколения также совместимы с системами M2MS.

        Комплектация:

        Линзы в комплекте с M2MS-AL*

        Линзы с f = 250 мм, установленные в съемные держатели CXY1QF:

        - LA4158-UV (просветляющее покрытие для 245-400 нм);

        - LA1461-A (просветляющее покрытие для 350-700 нм)

        *Дополнительные линзы для более коротких УФ волн и быстросъемная передняя пластина CXY1QF доступны отдельно для дальнейшей настройки системы измерения M2.

        Линзы в комплекте с M2MS*

        Линзы с f = 250 мм, установленные в съемные держатели CXY1QF:

        - LA1461-A (просветляющее покрытие для 350-700 нм);

        - LA1461-B (просветляющее покрытие для 650-1050 нм);

        - LA1461-C (просветляющее покрытие для 1050-1700 нм);

        - LA5255-D (просветляющее покрытие для 1650 - 3000 нм).

        *Дополнительные линзы для более длинных ИК волн и быстросъемная передняя панель CXY1QF доступны отдельно для дальнейшей настройки системы измерения M2.

        Принадлежности в комплекте с M2MS-AL и M2MS

        - Юстировочный лазер;

        - Кабель USB 2.0–Mini B, 3 м;

        - USB 2.0–Mini B (загнутый), 0.5 м);

        - Источник питания 15 В, 3.0 А;

        - Шестигранный ключ 0.05";

        - Шариковая отвертка 3 мм;

        - 4x зажима реек;

        - 6x винтов под ключ M4.

        Для доступа к файлам требуется Авторизация
        Руководство к M2MS-BC207
        20.5 MБ
        Руководство к M2MS-BP209
        15.2 MБ

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Похожие товары
        С этим товаром покупают
        Поставщик
        Thorlabs
        Типы изделий
        светодиодные светильники
        Тип товара
        Оснащение рабочего места
        Артикул
        TFA2
        Оптические столы и плиты
        комплектующие для оснащения рабочего места за оптическим столом
        Фото TFA2 - Светодиодный светильник, длина: 1828.5 мм (71.99"), Thorlabs
        TFA2 - Светодиодный светильник, длина: 1828.5 мм (71.99"), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EC2030AR-CUSTOM
        Тип изделия
        корпуса для электроники
        Фото EC2030AR-CUSTOM - Защитный корпус красного цвета для электрооборудования, изготавливается по спецификации пользователя, 200 мм x 300 мм x 71 мм, Thorlabs
        EC2030AR-CUSTOM - Защитный корпус красного цвета для электрооборудования, изготавливается по спецификации пользователя, 200 мм x 300 мм x 71 мм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        ECUMB
        Комплектующие
        монтажные плиты
        Фото ECUMB - Монтажная плита для корпусов, монтируемых в стойку (19") , 380.0 мм x 300.0 мм x 2.0 мм, Thorlabs
        ECUMB - Монтажная плита для корпусов, монтируемых в стойку (19") , 380.0 мм x 300.0 мм x 2.0 мм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EF120
        Фото EF120 - Пассивный электрический фильтр низких частот, полоса пропускания: ≤10 кГц, 2 гнездовых BNC разъема, Thorlabs
        EF120 - Пассивный электрический фильтр низких частот, полоса пропускания: ≤10 кГц, 2 гнездовых BNC разъема, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EF507
        Фото EF507 - Пассивный электрический фильтр высоких частот, полоса пропускания: >500 кГц, 1 гнездовой и 1 штекерный BNC разъем, Thorlabs
        EF507 - Пассивный электрический фильтр высоких частот, полоса пропускания: >500 кГц, 1 гнездовой и 1 штекерный BNC разъем, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EC1F
        Комплектующие
        вентиляторы
        Фото EC1F - Вентилятор Noctua для установки в защитные корпуса для электрооборудования, Thorlabs
        EC1F - Вентилятор Noctua для установки в защитные корпуса для электрооборудования, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EEDEPBNC
        Особенности
        для нестандартных электронных приборов
        Комплектующие
        пластины для корпусов, торцевые пластины
        Фото EEDEPBNC - Торцевая пластина с BNC разъемом для корпуса нестандартных электроприборов, 1.75" x 2.25", Thorlabs
        EEDEPBNC - Торцевая пластина с BNC разъемом для корпуса нестандартных электроприборов, 1.75" x 2.25", Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        SFGF6
        Тип изделия
        кабели
        Тип кабеля
        кабели-переходники
        Тип разъема
        SMA
        Особенности
        для высокочастотных сигналов
        Фото SFGF6 - Кабель-переходник для высокочастотных сигналов, разъемы: SMA гнездовой, SMP гнездовой, длина: 6" (152 мм), Thorlabs
        SFGF6 - Кабель-переходник для высокочастотных сигналов, разъемы: SMA гнездовой, SMP гнездовой, длина: 6" (152 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EF110
        Фото EF110 - Пассивный электрический фильтр низких частот, полоса пропускания: ≤1 кГц, 2 гнездовых BNC разъема, Thorlabs
        EF110 - Пассивный электрический фильтр низких частот, полоса пропускания: ≤1 кГц, 2 гнездовых BNC разъема, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EEAPB1
        Фото EEAPB1 - Перфорированная печатная плата, совместима с корпусами серии EEA, Thorlabs
        EEAPB1 - Перфорированная печатная плата, совместима с корпусами серии EEA, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
