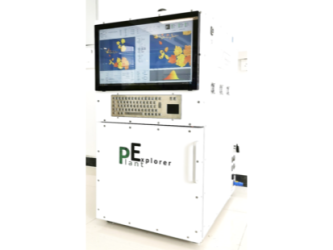

PlantExplorer PSII – это система, которая измеряет флуоресцентные изображения, обеспечивая различные параметры, связанные с фотосинтезом. Параметры флуоресценции рассчитываются на пиксель и отображаются в виде изображений. Мультиспектральные и цветные изображения получаются с использованием той же оптической схемы, что и для флуоресцентных изображений, и 10-позиционного колеса оптических фильтров. Это дает изображения Chl-индекса (коррелирует с количеством хлорофилла), Anth-индекса (коррелирует с количеством антоциана), NDVI (нормализованный разностный вегетационный индекс) и изображения в цвете и в ближней ИК области.
Измерение флуоресцентных и спектральных изображений
- Все светодиодные источники Actinic для ИК, дальнего ИК, белого, зеленого, синего и УФ излучения;
- Встроенный компьютер для синхронизированной визуализации, управления освещением и хранения данных;
- Попиксельная информация о флуоресценции, мультиспектральная и цветовая информация;
- Запись в течение заданного времени.
Захваченные изображения
- Частота кадров камеры от 40 до 100 изображений/с при 12 бит;
- В темноте: F0, FI, Fm;
- На свету: Fs', FI' и Fm';
- Спектральные изображения на 10 полосах;
- Площадь изображения 50 х 50 см2;
- Высокая глубина резкости.
Изображения растений по параметрам
- Fv / Fm = ϕPo = (Fm - F0) / Fm (максимальный квантовый выход фотохимии PSII);
- ϕRo = (Fm - FI) / Fm (квантовый выход восстановления концевых акцепторов PSI);
- ϕPSII = ϕPt = Fq' / Fm' = (Fm' - Fs') / Fm' NPQ (нефотохимическое тушение);
- ETR (скорость переноса электронов);
- Chl-индекс, Ant-индекс, NIR, NDVI, цвет в красном, зеленом и синем диапазонах;
- Формат всех захваченных изображений RAW 16 бит для использования с исходным кодом или другим программным обеспечением.
Изображения
|

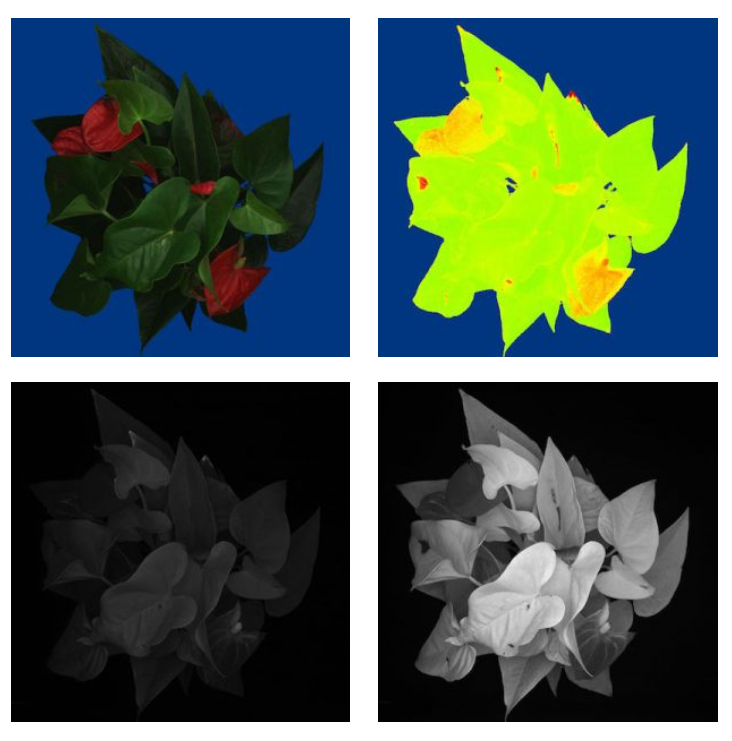

Антуриум |

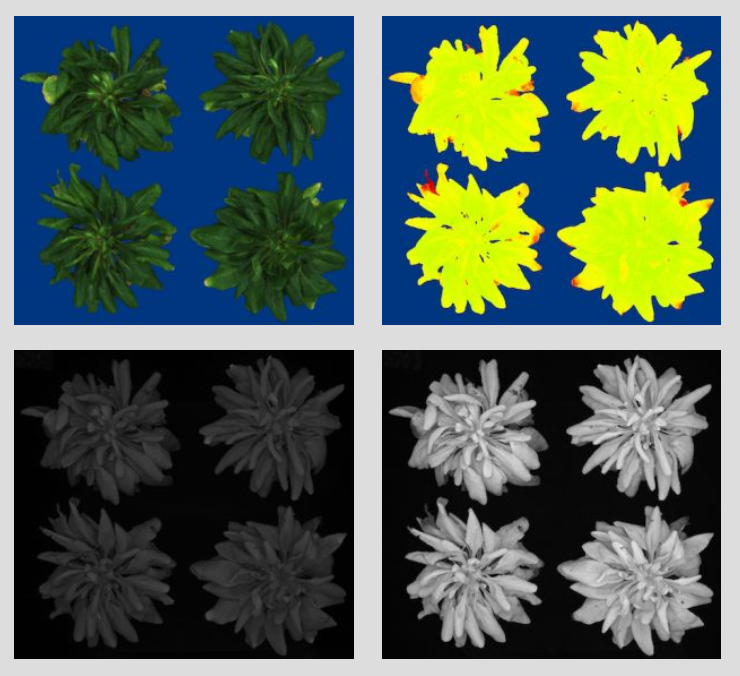

Арабидопсис |
|

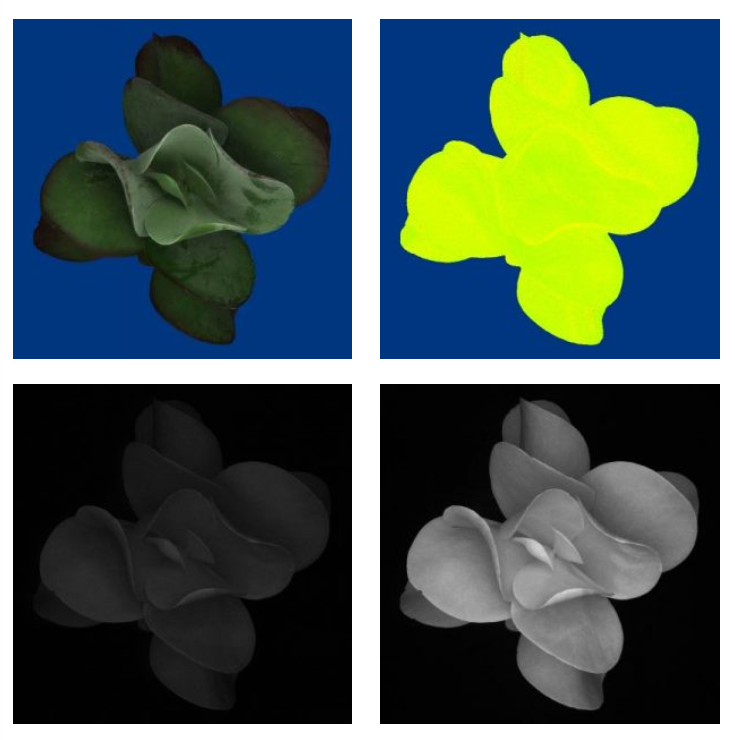

Каланхоэ |

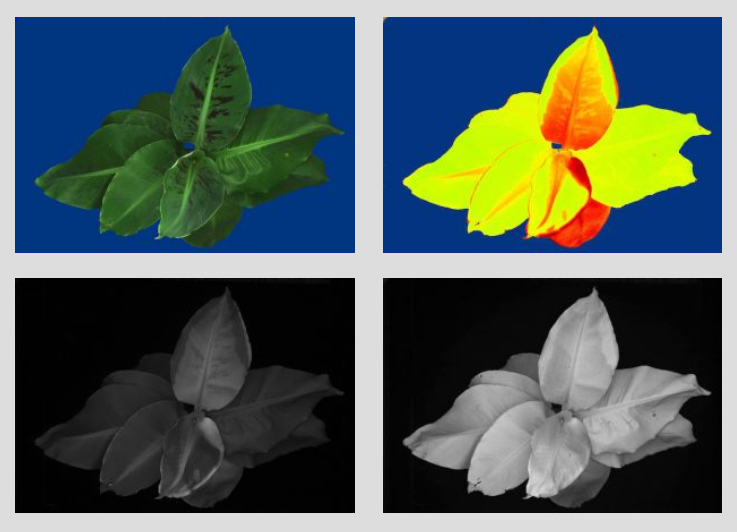

Муса тропическая |
|

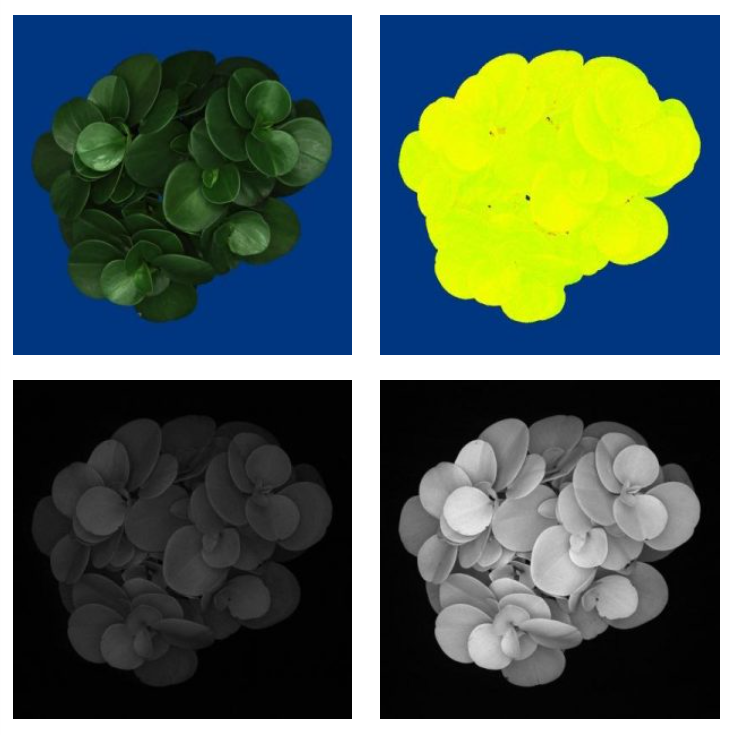

Пеперомия туполистная |

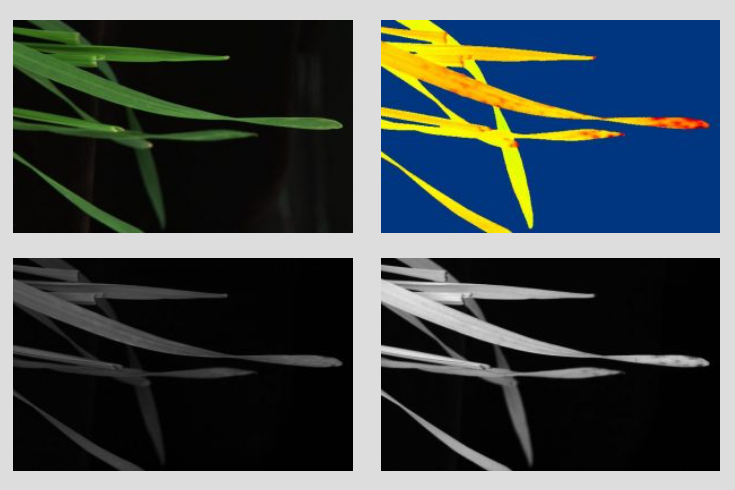

Заражение пшеницы септориозом |
|

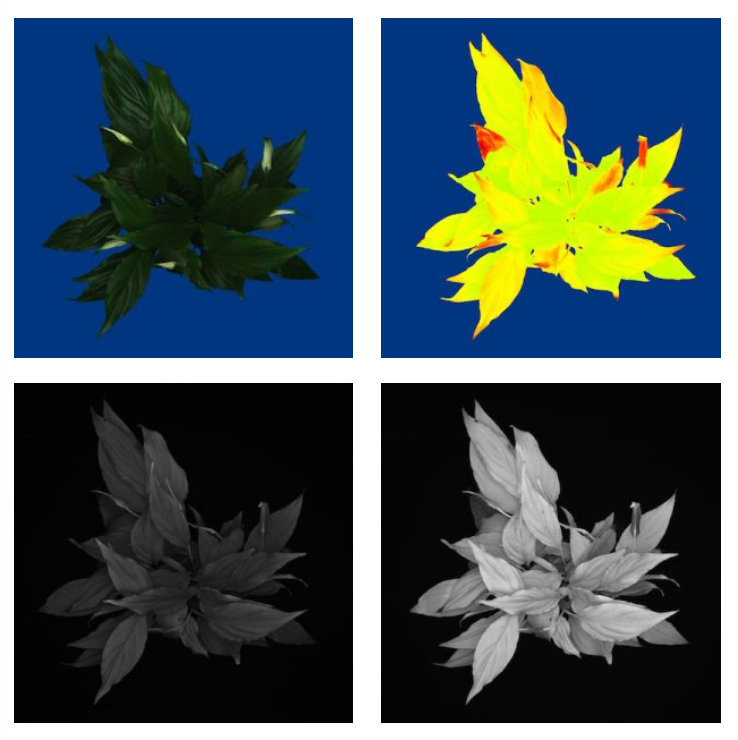

Спатифиллум |

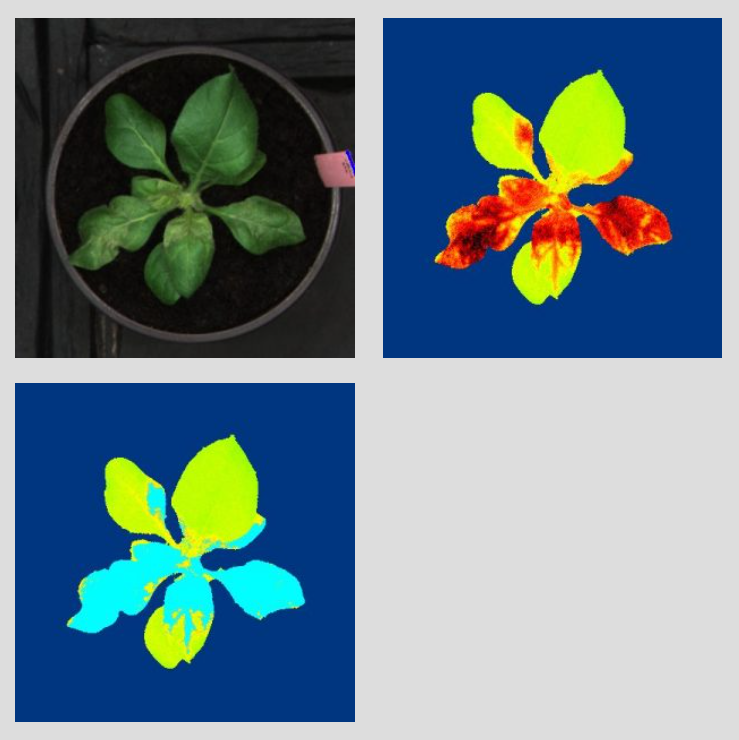

Табак и вирус CRSV |
Видеоматериалы
Растения
|
Черный паслен и гербицид |
Капуста и Xanthomonas |
|
Фитофтора и листья картофеля |
Средство от фитофторы на листьях картофеля |
|
Картофель |
Клубника в реальном времени |
Семена
|
Прорастание нескольких семян перца |
Проращивание семени перца |
|
Прорастание семян перца |
Семена сои и флуоресценция |
Обучающие видео
Эти обучающие видеоролики покажут вам, как использовать программное обеспечение PhenoVation DA. У каждого видео своя тема.
|
Введение |
Маска |
|
Stretch и FvFm |
Диапазоны |
|
Преобразование и ROI |
Журнал установки |
|
Визуализация семян | |
