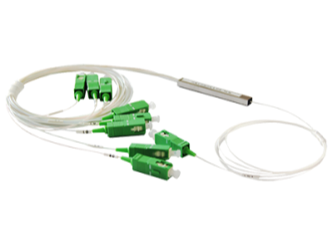

Разветвитель планарной световолновой схемы (PLC) - это тип оптического устройства управления питанием, изготовленного с использованием технологии оптических волноводов из кремнезема. Он отличается небольшими размерами, высокой надежностью, широким рабочим диапазоном длин волн и хорошей межканальной однородностью и широко используется в сетях PON для реализации разделения мощности оптического сигнала. Gezhi Photonics предлагает целую серию продуктов с разделителями 1xN и 2xN, разработанных специально для конкретных применений. Все продукты соответствуют требованиям GR-1209-CORE-2001 и GR-1221-CORE-1999.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Спецификация разветвителя ПЛК 1xN |
||||||
|
Рабочая длина волны (нм) |
1260 ~ 1650 |
||||||
|
Тип |
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
|
|
Вносимые потери (дБ) |
Типичный |
3.6 |
6.8 |
10.0 |
13.0 |
16.0 |
19.5 |
|
Макс |
3.8 |
7.1 |
10.3 |
13.5 |
16.5 |
20.5 |
|
|
Единообразие (дБ) |
Типичный |
0.4 |
0.5 |
0.5 |
1.0 |
1.0 |
2.5 |
|
Макс |
0.6 |
0.6 |
0.8 |
1.2 |
1.5 |
2.5 |
|
|
PDL (дБ) Макс. |
Типичный |
0.1 |
0.1 |
0.1 |
0.2 |
0.2 |
0.2 |
|
Макс |
0.15 |
0.15 |
0.25 |
0.3 |
0.3 |
0.3 |
|
|
Длина волны потеря отдела (дБ) |
Типичный |
0.1 |
0.1 |
0.1 |
0.3 |
0.4 |
0.7 |
|
Макс |
0.2 |
0.3 |
0.4 |
0.6 |
0.8 |
1.0 |
|
|
Температура потеря отдела |
Типичный |
0.3 |
0.3 |
0.3 |
0.4 |
0.4 |
0.4 |
|
Макс |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
|
Направленность (дБ) Мин |
55 |
||||||
|
Обратные потери (дБ), мин |
55(50) |
||||||
|
Рабочая температура (°C) |
-40~ +85 |
||||||
|
Температура хранения (°C) |
-40 ~ +85 |
||||||
|
Длина волокна |
1 м или настроено индивидуально |
||||||
|
Тип волокна |
G657A |
||||||
|
Тип разъема |
Настроено |
||||||
|
Разделитель ПЛК с оголенным волокном (мм) |
4x4x40 |
4x4x40 |
4x4x40 |
4x7x50 |
4x7x50 |
4x12x60 |
|
|
Безблочный разветвитель ПЛК (мм) |
4x4x40 |
4x7x60 |
4x7x60 |
4x12x60 |
6x20x80 |
6x40x100 |
|
|
Разделительный модуль ПЛК (мм) |
100x80x10 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
141x115x18 |
|
|
PLC-разветвитель-для монтажа в стойку (мм) |
Коробка для монтажа в стойку 19'1U 2U, коробка LGX, коробка ODF |
||||||
Информация по заказу:
|
GP |
ХХХ |
XX |
XX |
XX |
XX |
XX |
|
|
Конфигурация порта |
Тип модуля |
Тип кабеля |
Длина волокна |
Входной разъем |
Выходные данные соединитель |
|
G= Gezhi P = PLC
|
102 = 1x2 104 = 1x4 108 = 1x8 116 = 1x16 132 = 1x32 164 = 1x64 204 = 2x4 208 = 2x8 216 = 2x16 232 = 2x32 264 = 2x64 |
BF = Голое волокно BL = Без блоков MO = Модуль LG = LGX коробка RM = Крепление в стойку CB = Кассетная коробка XX = на заказ
|
00 = нет 09=900 мкм Пустая трубка 20 = 2,0 мм 30 = 3,0 мм |
05 = 0,5 м 10 = 1,0 м 15 = 1,5 м 30 = 3,0м 40 = 4,0м 50 = 5,0 м ...... |
0 = нет 1 = LC / UPC 2 = LC / APC 3 = SC / UPC 4 = SC / APC 5 = FC / UPC 6 = FC / APC 7 = LC / APC X = на заказ |
0 = нет 1 = LC / UPC 2 = LC / APC 3 = SC / UPC 4 = SC / APC 5 = FC / UPC 6 = FC / APC 7 = LC / APC X = на заказ |
|
Поставщик
|
Gezhi Photonics |
