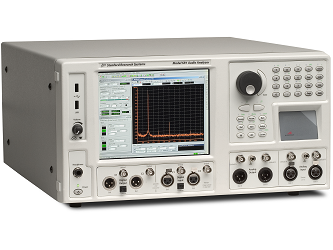

Аудиоанализатор SR1 Stanford Research Systems - высокопроизводительный прибор для анализа аудиосигналов по очень доступной цене.
Аудиоанализатор SR1 - это автономный инструмент, который обеспечивает высочайшую производительность при самых разнообразных измерениях аудиосигналов. Благодаря универсальному высокопроизводительному генератору, массиву анализаторов, которые работают симметрично как в аналоговой, так и в цифровой областях, и измерениям несущей цифрового аудиосигнала с частотой дискретизации до 192 кГц, SR1 является отличным выбором для самых требовательных аналоговых и цифровых приложений приложений.
Особенности:
- Аналоговая/цифровая области измерений;
- КНИШ: -112 дБ;
- Частотный диапазон: 200 кГц;
- Шум анализатора: -118 дБн (аналог.);
- Неравномерность ±0.008 дБ;
- Низкий уровень перекрестных помех;
- Входные перекрестные помехи -140 дБ;
- Выходные перекрестные помехи -125 дБ;
- Джиттер <600 пс (на частотах от 50 Гц до 100 кГц);
- БПФ – измрения в двух каналах.
Технические характеристики анализатора аудиосигналов Stanford Research Systems:
|
Параметр |
Значения |
|
Генератор аналогового сигнала | |
|
Общие характеристики | |
|
Диапазон амплитуд(rms) |
1 мкВ - 28.3 В (симм.)
|
|
Точность амплитуды |
±0.5 % (±0.043 дБ) при 1 кГц |
|
Частотный диапазон | |
|
ЦАП с широкой полосой пропускания |
10 Гц - 200 кГц |
|
ЦАП с высоким разрешением |
10 Гц - 0.45Fs (Fs: 128 кГц или 64 кГц фикс., 24 кГц - 216 кГц настр.) |
|
Точность частоты |
±0.0005 % (5 ppm) |
|
Разрешение частоты |
<Fs/224 |
|
Импеданс источника |
50 Ом, 150 Ом, 600 Ом (симм.)
|
|
Макс. мощность (600 Ом нагрузка) | |
|
Симм. |
30.5 дБм |
|
Несимм. |
24.9 дБм |
|
Плавающий потенциал |
±40 В |
|
Перекрестные помехи | |
|
10 Гц - 20 кГц |
-125 дБ |
|
>20 кГц |
-100 дБ |
|
Формы сигналов | |
|
Синусоидальный, низкий уровень искажения | |
|
Неравномерность |
(относит. 1 кГц) |
|
20 Гц - 20 кГц |
±0.020 дБ (тип. ±0.012 дБ) |
|
10 Гц - 64 кГц |
±0.025 дБ |
|
10 Гц - 200 кГц |
±0.05 дБ |
|
Остаточный КНИШ | |
|
1 кГц, 4 Вrms |
-112 дБ (22 кГц ширина полосы) |
|
20 Гц - 20 кГц |
-106 дБ + 1 мкВ (22 кГц ширина полосы)
|
|
10 Гц - 100 кГц |
-89 дБ + 2.5 мкВ (200 кГц ширина полосы) |
|
Синусоидальный сигнал | |
|
Неравномерность |
(относит. 1 кГц, ампитуда ≤4 Вrms) |
|
20 Гц - 20 кГц |
±0.008 дБ (тип. ±0.003 дБ) |
|
10 кГц - 64 кГц |
±0.02 дБ |
|
10 Гц - 200 кГц |
±0.03 дБ |
|
Остаточный КНИШ |
(ЦАП Hi BW) |
|
1 кГц |
-86 дБ (22 кГц ширина полосы) |
|
22 Гц - 20 кГц |
-85 дБ + 1 мкВ (22 кГц ширина полосы)
|
|
10 Гц - 100 кГц |
-75 дБ + 2.5 мкВ (200 кГц ширина полосы) |
|
Остаточный КНИШ |
(ЦАП Hi Res, Fs = 128 кГц) |
|
1 кГц |
-99 дБ (22 кГц ширина полосы) |
|
22 Гц - 20 кГц |
-98 дБ + 1 мкВ (22 кГц ширина полосы) |
|
20 Гц - 57.6 кГц |
-96.5 дБ + 1.4 мкВ (57.6 кГц ширина полосы) |
|
Остаточный КНИШ |
(ЦАП Hi Res, Fs = 64 кГц) |
|
1 кГц |
-106 дБ (22 кГц ширина полосы) |
|
22 Гц - 20 кГц |
-101 дБ + 1 мкВ (22 кГц ширина полосы) |
|
Синфазные синусоидальные сигналы |
0 - 360°, 0.001° разрешение |
|
IMD |
SMPTE/DIN, CCIF/DFD, DIM/TIM |
|
Шум |
Белый, розовый, фильтрованный белый/розовы, USASI |
|
Мультитоновый |
1 - 50 тонов |
|
Последовательности макс. длины |
Частота следования 28 - 220 |
|
FFT чирп |
Равная мощность в каждой ячейке FFT |
|
Log-sine чирп |
Синусоидальный сигнал с быстро меняющейся частотой |
|
Прямоугольный сигнал |
10 Гц - 50 кГц (частотный диапазон) |
|
Пилообразный сигнал |
Fs/N (частотный диапазон) (N≥20) |
|
Случайный сигнал |
256 - 136k произвольных импульсов |
|
Полярный сигнал |
10 Гц - Fs/4 (частотный диапазон) |
|
Постоянный (смещение) |
DC - 20 Вp (несимм.) / 40 Вp (симм.) |
|
Пакеты импульсов | |
|
Типы пакетов |
синхронизированные, с внешним запуском, с внешним стробированием, синусоидальный, заданной формы |
|
Цифровой генератор аудио сигнала | |
|
Амплитуда на выходе | |
|
Диапазон амплитуд |
16 мВ - 10.2 В (110 Ом нагрузка) (симм.) 4 мВ - 2.55 В (75 Ом нагрузка) (несимм.) |
|
Точность |
±10 % + 80 мВ (симм.) ±10 % + 20 мВ (несимм.) |
|
Выход |
Дифференциальный XLR (AES/EBU), двойной разъем XLR, несимметричный BNC (SPDIF-EIAJ), двойной разъем BNC, оптический (Toslink) |
|
Частота дискретизации |
24 кГц - 216 кГц |
|
Точность частоты дискретизации |
±5 ppm |
|
Выходной импеданс |
110 Ом (симм.), 75 Ом (несимм.) |
|
Анализатор | |
|
Аналоговый вход |
|
|
Входной диапазон |
62.5 мВ – 160 В |
|
Входной импеданс |
200 кОм / 95 пФ (симм.) 100 кОм / 185 пФ (несимм.) |
|
Перекрестные помехи |
<-140 дБ (10 Гц – 50 кГц) <-135 дБ (>50 кГц) |
|
Режим Hi BW |
Диапазон частот: 0 ... 228 кГц, АЦП: 16 бит; Дискретизация: 512 кГц |
|
Режим Hi Res |
Диапазон частот: 0 ... 0,45Fs, АЦП: 24 бита; Дискретизация: 128 кГц или 64 кГц (фикс.), 24 кГц... 216 кГц (настр.) |
|
Цифровой вход |
|
|
Входной формат |
Дифференциальный: XLR (AES/EBU), двойной разъем XLR, Несимметричный: BNC (SPDIF-EIAJ), двойной разъем BNC, оптический (Toslink) |
|
Частота дискретизации |
24 кГц ... 216 кГц |
|
Входной импеданс |
Дифференциальный вход: Hi Z или 110 Ом Несимметричный вход: Hi Z или 75 Ом |
|
Измерение аналоговых сигналов |
|
|
Измерение уровня |
Погрешность (опорн. 1 кГц): ± 0,5 % (± 0,043 дБ) Неравномерность (опорн. 1 кГц, < 4 Вскз): < ± 0,008 дБ: 20 Гц ... 20 кГц; < ± 0,02 дБ: 10 Гц ... 64 кГц; < ± 0,03 дБ: 10 Гц ... 200 кГц |
|
Измерение частоты |
Диапазон: 8 Гц ... 300 кГц; Погрешность: ± 0,0005 % ± (0,0002 % + 10 мГц) |
|
Измерение фазы |
Погрешность: ± 1,0° |
|
Измерение цифровых сигналов |
|
|
Измерение частоты |
Диапазон: 10 Гц ... 0,45 Fs Погрешность: ± 0,01 % |
|
Измерение фазы |
Погрешность: ± 0,05° (при f ≥ 50 Гц) |
|
Аудиоанализатор |
|
|
Типы измерений |
Амплитуда, отношение амплитуд, КНИ + шум, отношение КНИ + шум; отношение сигнал/шум + искажение, пик-фактор |
|
Аналоговый вход |
Погрешность изм. уровня: ± 0,5 % (± 0,043 дБ) Неравномерность (опорн. 1 кГц): <± 0,008 дБ: 20 Гц... 20 кГц; <± 0,02 дБ: 10 Гц... 64 кГц; <± 0,05 дБ: 10 Гц... 200 кГц |
|
Цифровой вход |
Погрешность изм. уровня: ± 0,001 дБ (на 1 кГц) Неравномерность: ± 0,001 дБ: 15 Гц... 22 кГц Фильтры: НЧ, ВЧ, полосовой, режекторный |
|
Опция:АЦП | |
|
Частота дискретизации |
80 МГц |
|
Длина приема данных |
4k, 8k, 16k, 128k, 256k, 512k, 1M, 2M дискретов |
|
Измерения |
Вход vs. время, джиттер vs. время, спектр входного сигнала, спектр джиттера, ширина /частота импульсов (гистограмма), гистограмма джиттера, индикаторные диаграммы |
|
Общие характеристики | |
|
Интерфейсы |
GPIB, RS-232, Ethernet, COM |
|
Видео выход |
Выход VGA для подключения внешнего монитора |
|
Питание |
<250 Вт, 90 В (AC) - 264 В (AC), 47 Гц - 63 Гц |
|
Габаритные размеры |
17" × 8.5 " × 20.25 " (ШхВхД) |
|
Вес |
40 lbs. |
|
Гарантия |
1 год |
