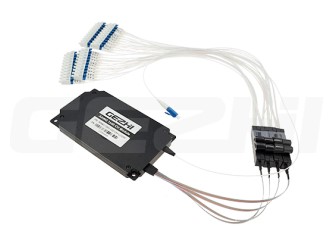

Модуль AAWG DWDM (мультиплексирование с плотным разделением длин волн на волноводных решетках с атермальной решеткой) представляет собой полностью пассивную WDMs на основе планарной технологии "кремний на кремнии", которая не требует электропитания и программного обеспечения. Он работает на частотах DWDM сетки ITU с интервалом каналов 50 или 100 ГГц от 1526 до 1565 нм. AAWG DWDM может использоваться для замены DWDM-мультиплексора с фильтром демультиплексирования для случаев, когда доступна opower. Низкая стоимость и высокая производительность делают его идеальным решением для метро и дальнемагистральных DWDM-приложений. GEZHI Photonics предлагает серию настраиваемых AAWG DWDM в стандартном металлическом корпусе или для монтажа в стойку, отвечающих различным требованиям к конфигурации порта (от 32 до 96 каналов, доступно 1310 нм / порты мониторинга), рабочей длине волны, типу волокна, длине волокна, входному и выходному разъему. Компании GEZHI Photonics предлагают чипы DWDM AAWG типа Gaussian и Flat Top, которые заказчики могут выбрать в соответствии со своими реальными потребностями.
Технические характеристики:
|
Параметр |
Единица измерения |
Модуль AAWG |
|||||||||
|
Канал |
шт. |
32 |
40 |
48 |
80 |
96 |
32 |
40 |
48 |
80 |
96 |
|
Расстояние между каналами |
ГГц |
100 |
100 |
100 |
50 |
50 |
100 |
100 |
100 |
50 |
50 |
|
Тип чипа |
-- |
Гауссовский тип |
Тип плоской столешницы |
||||||||
|
Пропускная способность канала 1 дБ |
нм |
>0.2 |
>0.2 |
>0.2 |
>0.18 |
>0.18 |
>0.38 |
>0.38 |
>0.38 |
>0.18 |
>0.18 |
|
Пропускная способность канала 3 дБ |
нм |
>0.4 |
>0.4 |
>0.4 |
>0.28 |
>0.28 |
>0.58 |
>0.58 |
>0.58 |
>0.28 |
>0.28 |
|
Вносимые потери |
дБ |
<4.5 |
<4.5 |
<4.5 |
<6.5 |
<6.5 |
<5.5 |
<5.5 |
<5.5 |
<7.0 |
<7.0 |
|
Соседние перекрестные помехи |
дБ |
>25 |
>25 |
>25 |
>22 |
>22 |
>25 |
>25 |
>25 |
>22 |
>22 |
|
Несмежные перекрестные помехи |
дБ |
>30 |
>30 |
>30 |
>27 |
>27 |
>30 |
>30 |
>30 |
>27 |
>27 |
|
Общие перекрестные помехи |
дБ |
>22 |
>22 |
>22 |
>20 |
>20 |
>22 |
>22 |
>22 |
>20 |
>20 |
|
Потеря при возврате |
дБ |
>40 |
|||||||||
|
Колебания |
дБ |
<0.7 |
|||||||||
|
PDL |
дБ |
<0.5 |
|||||||||
|
PMD |
пс |
<0.5 |
|||||||||
|
Цветовая дисперсия |
пс / нм |
±20 |
|||||||||
|
Рабочая температура |
℃ |
-5~+65 |
|||||||||
|
Температура хранения |
℃ |
-40~+85 |
|||||||||
Тип микросхемы атермального модуля AWG

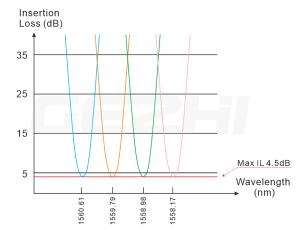

Гауссов тип
Низкие вносимые потери, высокая изоляция
|

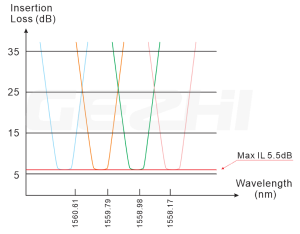

Тип с плоской вершиной Широкий рабочий диапазон, высокая стабильность сигнала
|
Информация по заказу:
|
AAWG |
Канал |
Конфигурация |
Тип AWG |
Пакет |
Длина COM-волокна |
Лента / Разветвление Длина волокна |
Соединитель |
|
050G 100G 200G |
32 = 32 каналов 40= 40 каналов 48 = 48 каналов 80 = 80 каналов 96 = 96 каналов S=Указать |
S = Одиночное волокно D = Двойное волокно
|
F = Плоский верх G = гауссово |
B = Металлическая коробка R = 19 ”1U для установки в стойку S=Указать |
05 = 0,5 м 10 = 1,0 м S=Указать |
0505= 0,5 м / 0.5 м
1010= 1,0 м / 1.0 м |
00=нет |
