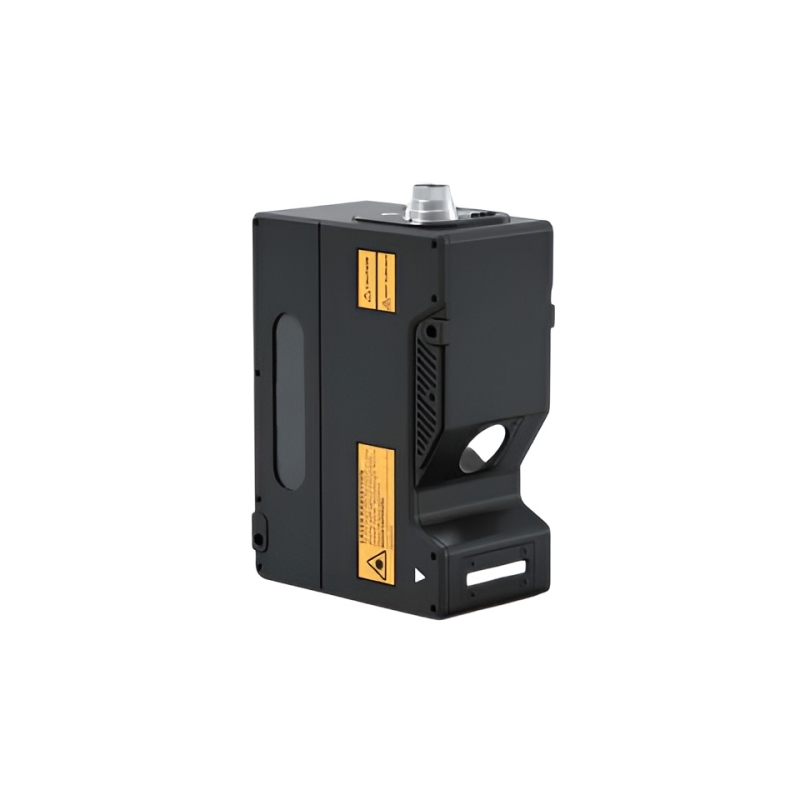

APRI8060 — 3D-лазерный профилировщик, 60 мм

APRI8060 — модель серии APRI, ориентированная на задачи высокоскоростного бесконтактного контроля в автоматизированных производственных системах. Устройство предназначено для точного измерения профиля, высоты, формы и положения объектов, а также для встраивания в инспекционные комплексы, где важны компактность, стабильность и простота интеграции.

Серия APRI выполнена в формате «все в одном»: профилировщик не требует внешнего контроллера, благодаря чему его проще внедрять в существующие линии и машины. Такая архитектура снижает требования к монтажному пространству, упрощает подключение и делает систему более удобной в эксплуатации.

Модель APRI8060 рассчитана на работу в диапазоне ширины измерения по оси X от 26 до 36 мм и обеспечивает получение до 3200 точек профиля. При скорости сканирования до 67 000 Гц прибор подходит для контроля движущихся изделий и технологических процессов с высокой производительностью.

Дополнительную ценность модели обеспечивают функции автоматической коррекции, автоматической сшивки, а также возможность одновременного получения 3D- и 2D-данных. Для интеграции в программную среду заказчика предусмотрен расширенный SDK, а обмен данными выполняется через Ethernet 100Base-TX / 1000Base-T.

Благодаря степени защиты IP67, устойчивости к вибрациям, ударам и промышленным помехам, APRI8060 может применяться в реальных производственных условиях, включая участки с повышенными требованиями к надежности оборудования.

Преимущества:

• интегрированное исполнение без внешнего контроллера;
• высокая скорость профилирования — до 67 кГц;
• до 3200 точек профиля по оси X;
• стабильные измерения с повторяемостью по оси Z 0,2 мкм;
• поддержка одновременного вывода 3D- и 2D-данных;
• функции автокоррекции и автоматической сшивки;
• удобная интеграция в системы автоматизации и машинного зрения;
• промышленное исполнение со степенью защиты IP67.

Области применения:

APRI8060 подходит для решения следующих задач

• контроль профиля и высоты изделий;
• измерение геометрических параметров деталей;
• проверка кромок, ступеней, пазов и рельефных элементов;
• позиционирование объектов на производственной линии;
• встраивание в системы автоматического контроля качества.

Технические характеристики:

• Рабочее расстояние: 60 мм;
• Диапазон измерения по оси Z: +8 мм / -10 мм;
• Полная шкала: 18 мм;
• Диапазон измерения по оси X, ближняя сторона: 26 мм;
• Диапазон измерения по оси X на опорном расстоянии: 31 мм;
• Диапазон измерения по оси X, дальняя сторона: 36 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0,2 мкм;
• Повторяемость по оси X: 5 мкм;
• Линейность по оси Z: ±0,02 % F.S.;
• Интервал данных профиля по оси X: 12 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 3200–67000 Гц;
• Температурная стабильность: 0,01 % F.S./°C;
• Интерфейс передачи данных: Ethernet 100Base-TX / 1000Base-T;
• Входы: дифференциальный энкодер (триггер), вход стартового сигнала;
• Напряжение питания: 24 В;
• Потребляемая мощность: 36 Вт;
• Рабочая температура: от 0 до +50 °C;
• Температура хранения: от -20 до +70 °C;
• Рабочая влажность: 35–85 %, без конденсации;
• Защита от ЭСР: контактный разряд 4 кВ, воздушный разряд 8 кВ;
• Защита от EFT: в соответствии с IEC 61000-4-4;
• Ударопрочность: 50G / 3 мс по каждой оси;
• Виброустойчивость: 10G, 10–500 Гц;
• Степень защиты: IP67;
• Габариты: 135,5 × 58 × 98 мм;
• Масса: 0,97 кг.
