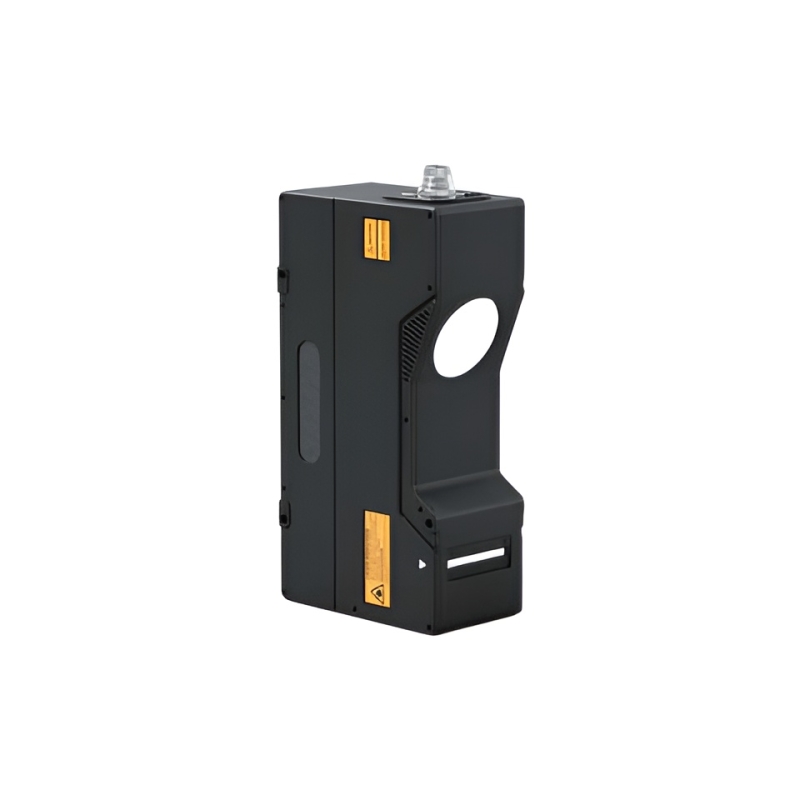

APRI7300 – 3D-лазерный профилировщик, 270 мм

Профилировщик разработан для работы в составе промышленных систем автоматизации, инспекционных комплексов и линий контроля качества, где требуется уверенное сканирование крупных деталей, стабильность измерений и высокая интеграционная готовность.

Главная особенность APRI7300 — работа с очень широкой областью сканирования. При рабочем расстоянии 270 мм модель обеспечивает диапазон измерения по оси X от 225 до 540 мм, что позволяет применять ее для контроля габаритных изделий, широких панелей, листовых материалов, протяженных поверхностей и крупных промышленных компонентов. При этом профилометр формирует до 3200 точек профиля, обеспечивая детальное представление формы объекта по всей ширине измеряемой зоны.

В серии APRI предусмотрены функции автоматической коррекции и автоматической сшивки, что повышает удобство эксплуатации и качество обработки результатов. Поддержка одновременного вывода 3D- и 2D-данных расширяет возможности применения профилировщика в системах машинного зрения и автоматической инспекции. Для интеграции в программную среду предприятия доступен расширенный SDK, а передача данных реализована через интерфейс Ethernet 100Base-TX / 1000Base-T.

Особого внимания заслуживает оптическая часть модели: APRI7300 использует источник света с длиной волны 450 нм и лазер класса 3R. В сочетании с высокой выходной мощностью это позволяет эффективно работать в задачах, где требуется уверенное профилирование на большой ширине поля измерения.

Преимущества:

• расширенная зона измерения по оси X — до 540 мм;
• до 3200 точек профиля по всей ширине сканирования;
• высокая производительность при работе в потоке;
• скорость сканирования до 20 000 Гц;
• поддержка одновременного вывода 3D- и 2D-данных;
• функции автоматической коррекции и автоматической сшивки;
• интеграция через SDK и Ethernet;
• промышленное исполнение со степенью защиты IP67.

Области применения:

• контроль профиля и геометрии крупногабаритных изделий;
• измерение широких листовых и панельных материалов;
• инспекция протяженных поверхностей и длинных кромок;
• контроль перепадов высоты, формы и положения объектов;
• интеграция в системы машинного зрения и автоматического контроля качества.

Технические характеристики:

• Рабочее расстояние: 270 мм;
• Диапазон измерения по оси Z: +102 мм / -245 мм;
• Полная шкала: 347 мм;
• Диапазон измерения по оси X, ближняя сторона: 225 мм;
• Диапазон измерения по оси X на опорном расстоянии: 320 мм;
• Диапазон измерения по оси X, дальняя сторона: 540 мм;
• Ширина линии по оси X: 225–540 мм;
• Длина волны источника света: 450 нм;
• Класс лазера: 3R;
• Выходная мощность лазера: 50 мВт;
• Повторяемость по оси Z: 8 мкм;
• Повторяемость по оси X: 25 мкм;
• Линейность по оси Z: ±0,02 % F.S.;
• Интервал данных профиля по оси X: 100 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 2000–20000 Гц;
• Температурная стабильность: 0,01 % F.S./°C;
• Интерфейс передачи данных: Ethernet 100Base-TX / 1000Base-T;
• Входы: дифференциальный энкодер (триггер), вход стартового сигнала;
• Напряжение питания: 24 В;
• Потребляемая мощность: 60 Вт;
• Рабочая температура: от 0 до +50 °C;
• Температура хранения: от -20 до +70 °C;
• Рабочая влажность: 35–85 %, без конденсации;
• Защита от электростатического разряда: контактный разряд 4 кВ, воздушный разряд 8 кВ;
• Защита от EFT: в соответствии с IEC 61000-4-4;
• Ударопрочность: 50G / 3 мс по каждой оси;
• Виброустойчивость: 10G, 10–500 Гц;
• Степень защиты: IP67;
• Габариты: 218 × 67 × 116 мм;
• Масса: 2 кг.
