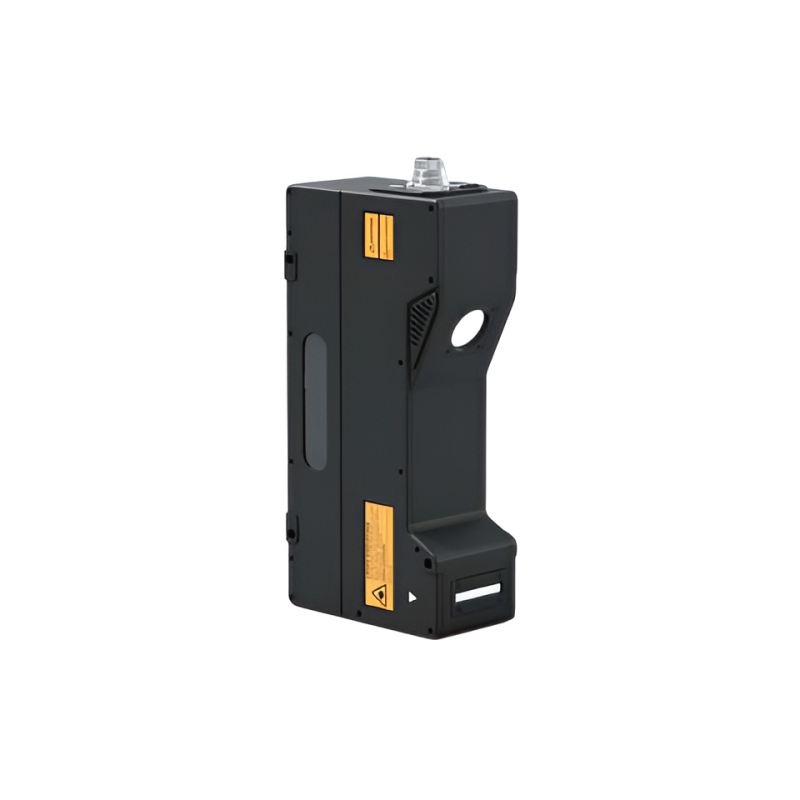

APRI7240 – 3D-лазерный профилировщик, 240 мм

APRI7240 – это промышленный 3D-лазерный профилировщик серии APRI, предназначенный для бесконтактного измерения профиля, высоты и геометрии объектов в автоматизированных системах контроля. Модель рассчитана на работу с крупными деталями, широкими поверхностями и изделиями, для которых необходим большой охват по оси X при сохранении высокой точности и устойчивости измерений.

Ключевая особенность APRI7240 – расширенная зона измерения по оси X. При опорном расстоянии 240 мм профилировщик работает с диапазоном от 115 до 185 мм, что делает его подходящим для контроля габаритных изделий, широких деталей и участков поверхности, где требуется большая область сканирования. При этом устройство формирует до 3200 точек профиля, обеспечивая детализированное представление контролируемого профиля по всей ширине зоны измерения.

Серия APRI ориентирована не только на точность измерения, но и на удобство дальнейшей обработки данных. Встроенные функции автоматической коррекции и автоматической сшивки помогают получать более стабильный результат и сокращают объем ручной настройки. Поддержка одновременного вывода 3D- и 2D-данных расширяет варианты использования прибора в составе инспекционных систем. Для интеграции в программную среду заказчика предусмотрен расширенный SDK, а передача данных выполняется через интерфейс Ethernet 100Base-TX / 1000Base-T.

Промышленное исполнение IP67, устойчивость к вибрациям, ударным нагрузкам и электромагнитным воздействиям позволяют эксплуатировать APRI7240 непосредственно в реальных производственных условиях, где оборудование должно работать стабильно и предсказуемо в течение длительного времени.

Преимущества:

• широкий диапазон измерения по оси X – до 185 мм;
• интегрированная конструкция без внешнего контроллера;
• до 3200 точек профиля для контроля широкой зоны;
• пригодность для измерения габаритных изделий и протяжённых поверхностей;
• скорость сканирования до 20 000 Гц;
• поддержка одновременного вывода 3D- и 2D-данных;
• функции автоматической коррекции и автоматической сшивки;
• интеграция через SDK и Ethernet;
• промышленное исполнение со степенью защиты IP67.

Области применения:

• контроль геометрии широких деталей и панелей;
• измерение профиля и высоты крупных изделий;
• инспекция протяжённых поверхностей, кромок и переходов;
• контроль положения объектов на производственных и транспортных линиях;
• интеграция в системы автоматического контроля качества и машинного зрения.

Технические характеристики:

• Рабочее расстояние: 240 мм;
• Диапазон измерения по оси Z: +59 мм / -94 мм;
• Полная шкала: 153 мм;
• Диапазон измерения по оси X, ближняя сторона: 115 мм;
• Диапазон измерения по оси X на опорном расстоянии: 142 мм;
• Диапазон измерения по оси X, дальняя сторона: 185 мм;
• Ширина линии по оси X: 115–185 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 1 мкм;
• Повторяемость по оси X: 13 мкм;
• Линейность по оси Z: ±0,02 % F.S.;
• Интервал данных профиля по оси X: 50 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 1500–20000 Гц;
• Температурная стабильность: 0,01 % F.S./°C;
• Интерфейс передачи данных: Ethernet 100Base-TX / 1000Base-T;
• Входы: дифференциальный энкодер (триггер), вход стартового сигнала;
• Напряжение питания: 24 В;
• Потребляемая мощность: 45 Вт;
• Рабочая температура: от 0 до +50 °C;
• Температура хранения: от -20 до +70 °C;
• Рабочая влажность: 35–85 %, без конденсации;
• Защита от электростатического разряда: контактный разряд 4 кВ, воздушный разряд 8 кВ;
• Защита от EFT: в соответствии с IEC 61000-4-4;
• Ударопрочность: 50G / 3 мс по каждой оси;
• Виброустойчивость: 10G, 10–500 Гц;
• Степень защиты: IP67;
• Габариты: 200 × 54 × 100 мм;
• Масса: 1,2 кг.
