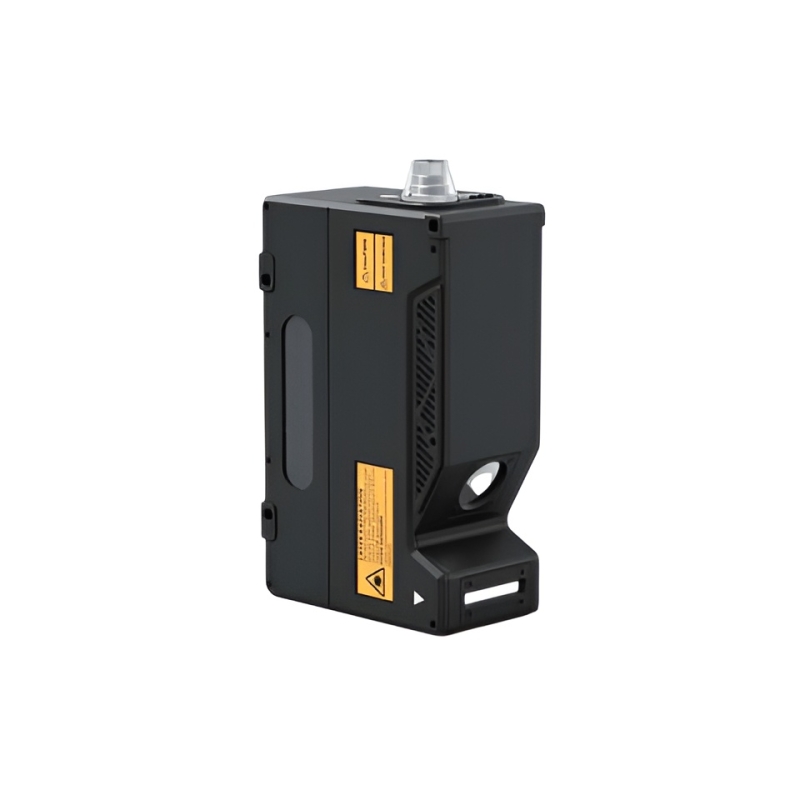

APRI7060 – 3D-лазерный профилировщик, 60 мм

APRI7060 – представитель серии APRI, разработанной для бесконтактного контроля геометрии, высоты и профиля изделий в составе автоматизированных производственных систем. Модель ориентирована на стабильную работу в реальных цеховых условиях и подходит для задач, где требуется сочетание высокой детализации профиля, промышленной надежности и удобной интеграции в оборудование.

Модель APRI7060 рассчитана на работу с зоной сканирования по оси X от 34 до 49 мм и обеспечивает получение до 3200 точек профиля. Такое сочетание параметров позволяет использовать прибор для точного анализа формы, контроля рельефа поверхности, измерения перепадов высот и проверки геометрических характеристик деталей. Повторяемость по оси Z составляет 0,3 мкм, что делает систему пригодной для измерительных операций, где важна высокая воспроизводимость результата.

Профилировщик поддерживает скорость сканирования до 20 000 Гц, поэтому может применяться на автоматизированных участках с непрерывной подачей изделий. Для пользователя это означает возможность получать стабильные данные в динамическом процессе без потери точности измерения.

Функциональные возможности серии APRI дополнительно расширяются за счет автоматической коррекции и автоматической сшивки, что повышает удобство обработки результатов и упрощает внедрение прибора в прикладные задачи. Поддержка одновременного вывода 3D- и 2D-данных дает больше гибкости при построении систем машинного зрения и контроля качества. Для интеграторов и разработчиков предусмотрен расширенный SDK, а передача данных реализована через интерфейс Ethernet 100Base-TX / 1000Base-T.

Промышленное исполнение со степенью защиты IP67, стойкость к вибрациям, ударным нагрузкам и электромагнитным воздействиям позволяют использовать APRI7060 в производственной среде с повышенными требованиями к надежности оборудования.

Преимущества:

• интегрированная конструкция без внешнего контроллера;
• точный контроль профиля и геометрических параметров;
• до 3200 точек профиля по оси X;
• повторяемость по оси Z 0,3 мкм;
• скорость сканирования до 20 000 Гц;
• одновременное получение 3D- и 2D-данных;
• функции автоматической коррекции и автоматической сшивки;
• удобная интеграция через SDK и Ethernet;
• промышленная защита IP67.

Области применения:

• контроль профиля и высоты изделий;
• измерение формы и геометрии деталей;
• инспекция пазов, уступов, кромок и переходных участков;
• контроль положения объектов на автоматизированной линии;
• интеграция в системы машинного зрения и промышленного контроля качества.

Технические характеристики:

• Рабочее расстояние: 60 мм;
• Диапазон измерения по оси Z: +13,5 мм / -19,5 мм;
• Полная шкала: 33 мм;
• Диапазон измерения по оси X, ближняя сторона: 34 мм;
• Диапазон измерения по оси X на опорном расстоянии: 40 мм;
• Диапазон измерения по оси X, дальняя сторона: 49 мм;
• Ширина линии по оси X: 34–49 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0,3 мкм;
• Повторяемость по оси X: 4 мкм;
• Линейность по оси Z: ±0,02 % F.S.;
• Интервал данных профиля по оси X: 15 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 1500–20000 Гц;
• Температурная стабильность: 0,01 % F.S./°C;
• Интерфейс передачи данных: Ethernet 100Base-TX / 1000Base-T;
• Входы: дифференциальный энкодер (триггер), вход стартового сигнала;
• Напряжение питания: 24 В;
• Потребляемая мощность: 45 Вт;
• Рабочая температура: от 0 до +50 °C;
• Температура хранения: от -20 до +70 °C;
• Рабочая влажность: 35–85 %, без конденсации;
• Защита от электростатического разряда: контактный разряд 4 кВ, воздушный разряд 8 кВ;
• Защита от EFT: в соответствии с IEC 61000-4-4;
• Ударопрочность: 50G / 3 мс по каждой оси;
• Виброустойчивость: 10G, 10–500 Гц;
• Степень защиты: IP67;
• Габариты: 150,5 × 54 × 94,5 мм;
• Масса: около 1,02 кг.
