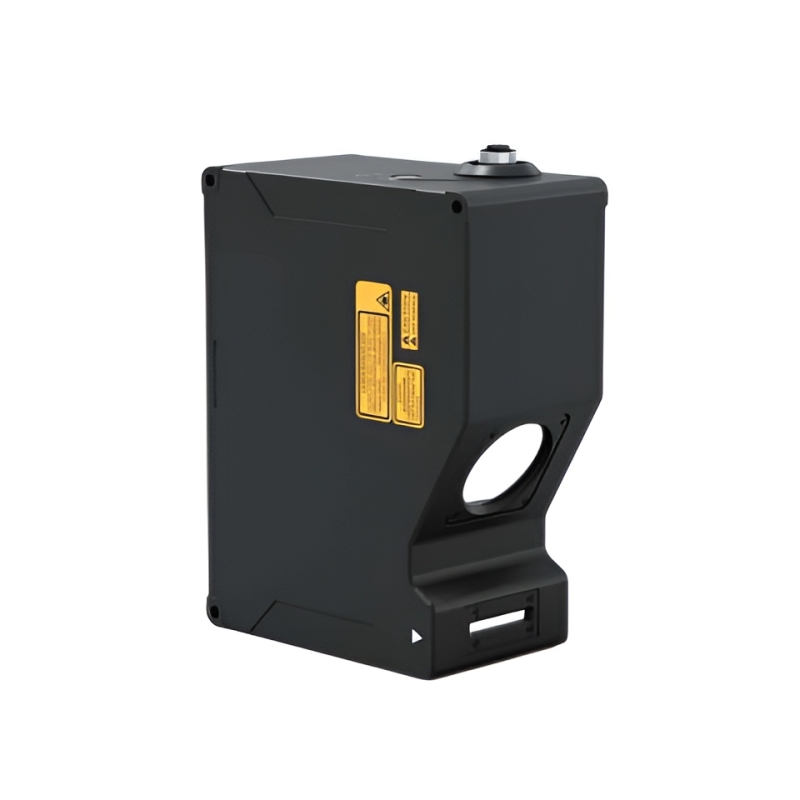

APR8080 – 3D лазерный профилировщик, 80 мм

APR8080 — промышленный 3D лазерный профилировщик серии APR. Модель рассчитана на работу с небольшими и средними по размеру деталями, где важны высокая скорость сканирования, стабильная повторяемость и точное построение профиля поверхности.

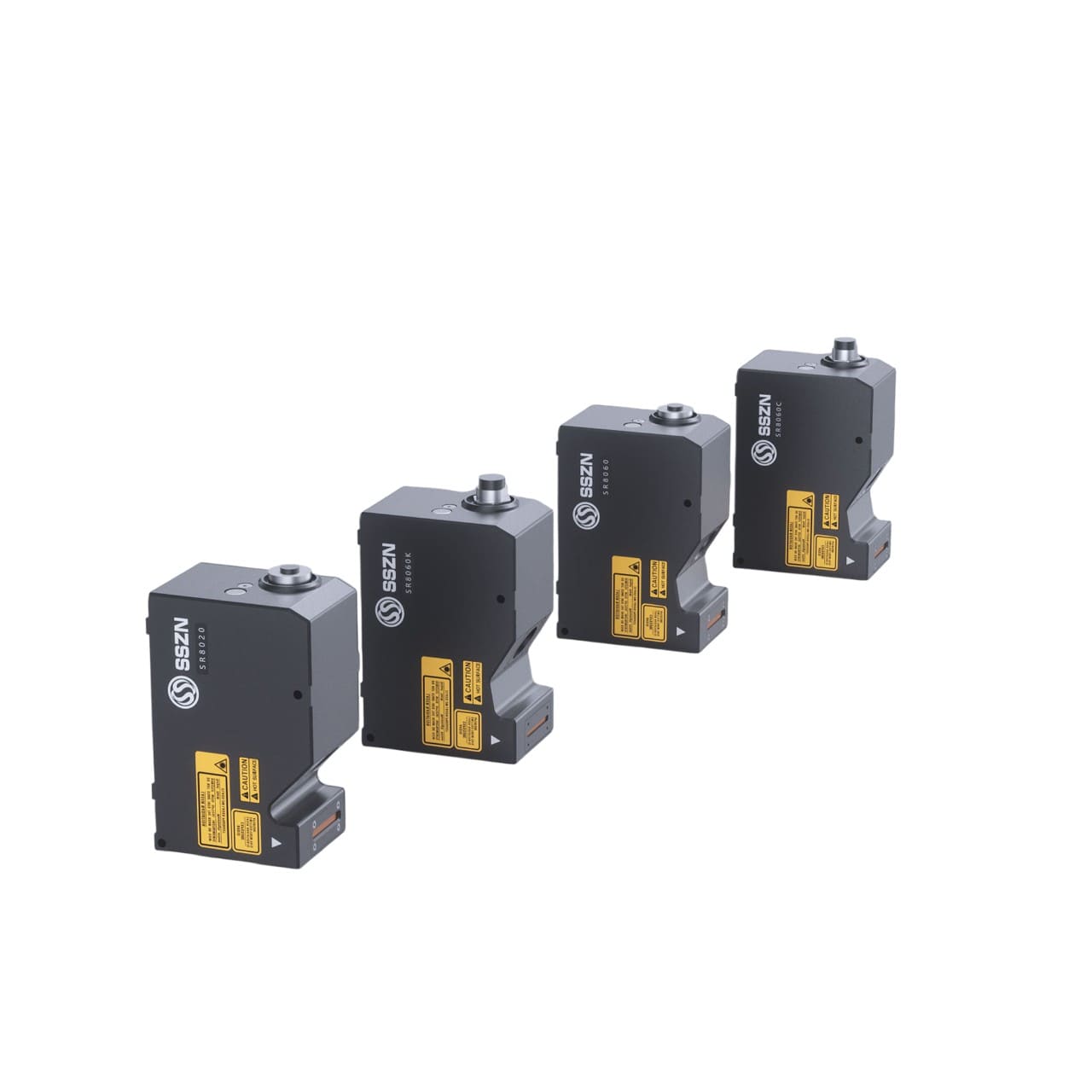

Серия APR включает 3D лазерные профилировщики для широкого спектра применений — от микрометрических измерений до контроля более крупных изделий. Для линейки характерны высокая плотность профиля, надежная работа в условиях производства, поддержка интеграции в системы машинного зрения и автоматизации, а также возможность использования в непрерывных технологических процессах. APR8080 занимает в серии позицию модели для точного и быстрого контроля в расширенной компактной зоне измерения.

Профилировщик работает на базовом расстоянии 80 мм и обеспечивает диапазон измерения по оси Z 35 мм. Ширина измерения по оси X составляет от 43 до 54 мм, что делает модель удобной для контроля формы, кромок, пазов, выступов, перепадов высоты и других геометрических элементов. Синий лазер 405 нм обеспечивает стабильное измерение различных типов поверхностей, включая сложные по отражению материалы.

APR8080 формирует до 3200 точек профиля по оси X, обеспечивает повторяемость по оси Z 1 мкм и по оси X 8 мкм, а также поддерживает скорость сканирования до 67 000 Гц. Это позволяет использовать модель в высокопроизводительных автоматизированных линиях, где требуется сочетание точности и быстродействия. Для интеграции предусмотрены интерфейс Ethernet, поддержка энкодера и промышленное исполнение со степенью защиты IP67.

Области применения:

• контроль профиля и геометрии деталей;
• измерение высоты, формы и положения элементов;
• контроль кромок, пазов, канавок и выступов;
• обнаружение дефектов поверхности и отклонений формы;
• инспекция деталей в электронике, приборостроении и автоматизированных линиях;
• применение в системах машинного зрения и промышленного контроля качества.

Преимущества:

• высокая скорость сканирования — до 67 000 Гц;
• точное измерение и стабильная повторяемость;
• до 3200 точек профиля по оси X;
• расширенная компактная зона сканирования;
• синий лазер 405 нм для контроля различных поверхностей;
• поддержка Ethernet и энкодера;
• надежная работа в промышленной среде;
• степень защиты IP67.

Технические характеристики:

• Рабочее расстояние: 80 мм;
• Диапазон измерения по оси Z (FS): 35 мм;
• Ширина измерения по оси X, ближняя граница: 43 мм;
• Ширина измерения по оси X на базовом расстоянии: 49 мм;
• Ширина измерения по оси X, дальняя граница: 54 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 1 мкм;
• Повторяемость по оси X: 8 мкм;
• Линейность по оси Z: ±0,02% от FS;
• Интервал контурных данных по оси X: 19 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 3200–67 000 Гц;
• Интерфейс энкодера: однополярный и дифференциальный;
• Интерфейсы связи: 1 × Ethernet 100Base-TX / 1000Base-T;
• Рабочая температура: 0…+50 °C;
• Температура хранения: −20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Ударная нагрузка: 50G / 3 мс по каждой оси;
• Вибрация: 10G (10–500 Гц);
• Степень защиты: IP67;
• Габариты: 166 × 130 × 69,5 мм;
• Масса: 2050 г.
