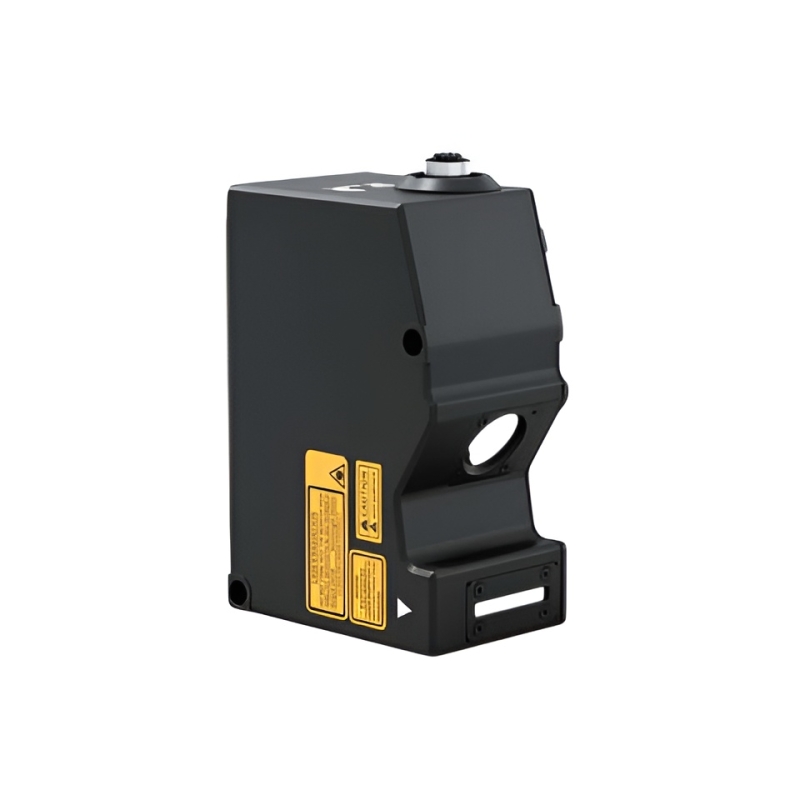

APR8060H – 3D лазерный профилировщик, 60 мм

APR8060H – промышленный 3D лазерный профилировщик серии APR, предназначенный для бесконтактного измерения профиля, микрорельефа, высоты и положения объектов в задачах, где важны высокая точность и максимальная скорость сканирования. Модель ориентирована на контроль малогабаритных деталей и тонких элементов в составе автоматизированных производственных и инспекционных систем.

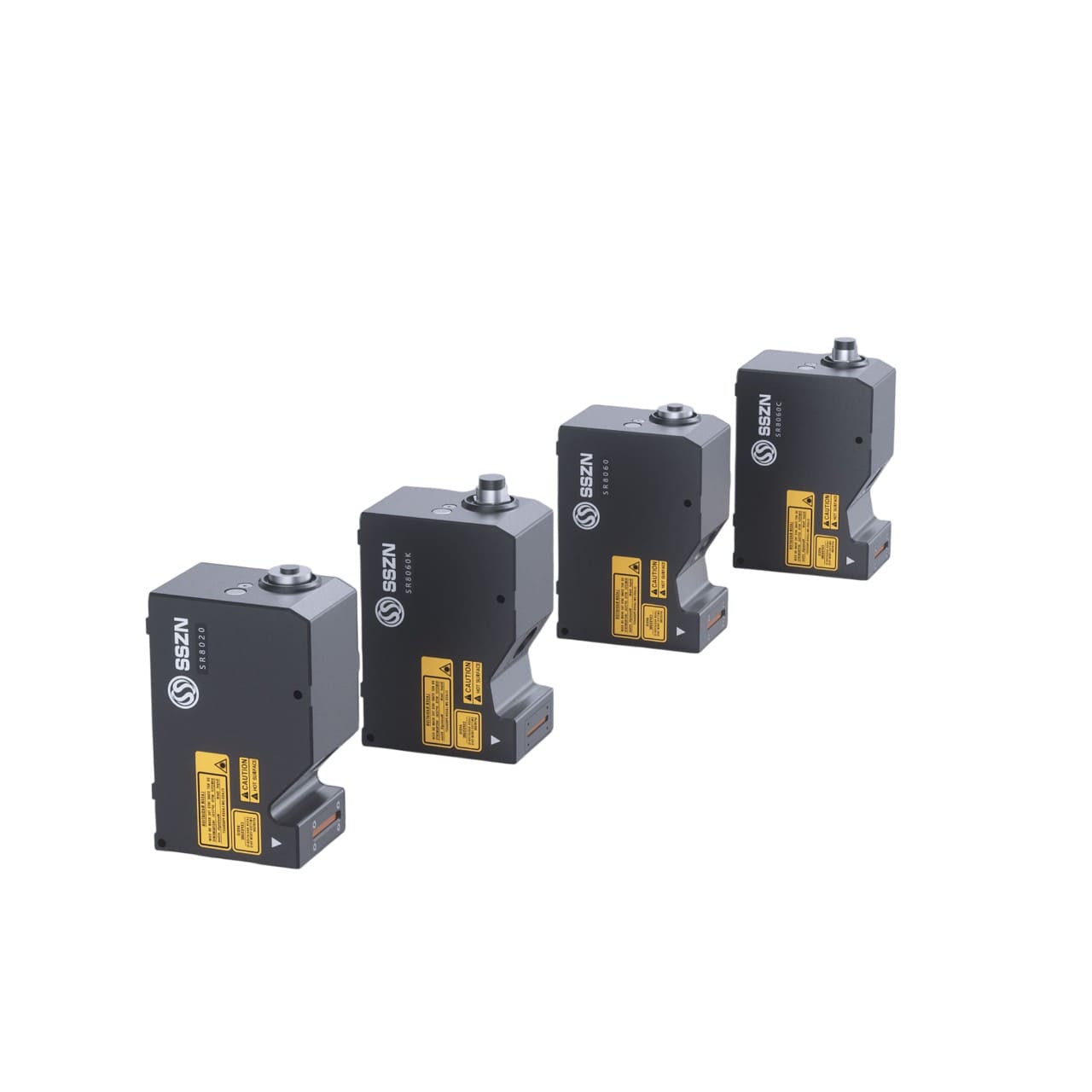

Серия APR объединяет 3D лазерные профилировщики для точного промышленного контроля в широком диапазоне применений – от микроизмерений до контроля крупных объектов. Для линейки характерны высокая плотность профиля, стабильная повторяемость, готовность к интеграции в системы машинного зрения и промышленной автоматизации, а также надежная работа в условиях непрерывной эксплуатации.

Модель работает на базовом расстоянии 60 мм и обеспечивает диапазон измерения по оси Z 18 мм. В качестве источника используется синий лазер с длиной волны 405 нм, который обеспечивает стабильное измерение сложных поверхностей. Повторяемость по оси Z составляет 0,2 мкм, по оси X – 5 мкм, а линейность по оси Z достигает ±0,02% от F.S. Благодаря этому профилометр подходит для точного контроля формы, кромок, выступов, канавок и других мелких элементов.

Одной из ключевых особенностей APR8060H является высокая скорость сканирования – до 67 000 Гц, что позволяет использовать его в высокопроизводительных линиях, где необходимо сочетание точности и быстродействия. Профилировщик формирует до 3200 точек профиля по оси X, поддерживает подключение энкодера и оснащается интерфейсом Ethernet 100Base-TX / 1000Base-T, что упрощает интеграцию в автоматизированные системы контроля.

Компактный корпус, небольшая масса и степень защиты IP67 делают модель удобной для встраивания в промышленное оборудование. Устройство также соответствует требованиям по устойчивости к ЭСР, импульсным помехам, вибрации и ударным нагрузкам, что обеспечивает надежную работу в производственной среде.

Области применения:

• высокоскоростной контроль профиля и геометрии малогабаритных деталей;
• измерение высоты и формы микроэлементов;
• контроль кромок, пазов, тонких выступов и канавок;
• обнаружение дефектов поверхности и отклонений формы;
• инспекция электронных компонентов и прецизионных изделий;
• применение в электронике, приборостроении, автоматизированных линиях сборки и контроля.

Преимущества:

• высокая скорость сканирования — до 67 000 Гц;
• субмикронная повторяемость по оси Z;
• до 3200 точек профиля по оси X;
• компактное исполнение для интеграции в ограниченном пространстве;
• синий лазер 405 нм для стабильного измерения сложных поверхностей;
• поддержка энкодера и Ethernet-интерфейса;
• надежная работа в промышленной среде;
• степень защиты IP67.

Технические характеристики:

• Рабочее расстояние: 60 мм;
• Диапазон измерения по оси Z: 18 мм;
• Ширина измерения по оси X: 20 мм;
• Длина волны источника света: 405 нм, синий свет;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0,2 мкм;
• Повторяемость по оси X: 5 мкм;
• Линейность по оси Z: ±0,02% от F.S.;
• Интервал контурных данных по оси X: 12 мкм;
• Количество точек профиля по оси X: 3200;
• Угол отражения: 33°;
• Скорость сканирования: 3200–67 000 Гц;
• Габариты: 123,5 × 84 × 55,2 мм;
• Масса: 650 г;
• Температурная характеристика: 0,02% F.S./°C;
• Вход энкодера: поддерживаются однополярный и дифференциальный энкодеры;
• Интерфейс связи: 1 × Ethernet 100Base-TX / 1000Base-T;
• Рабочая температура: 0…+50 °C;
• Температура хранения: −20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Ударная нагрузка: 50G / 3 мс по каждой оси;
• Вибрация: 10G (10–500 Гц);
• Степень защиты: IP67.
