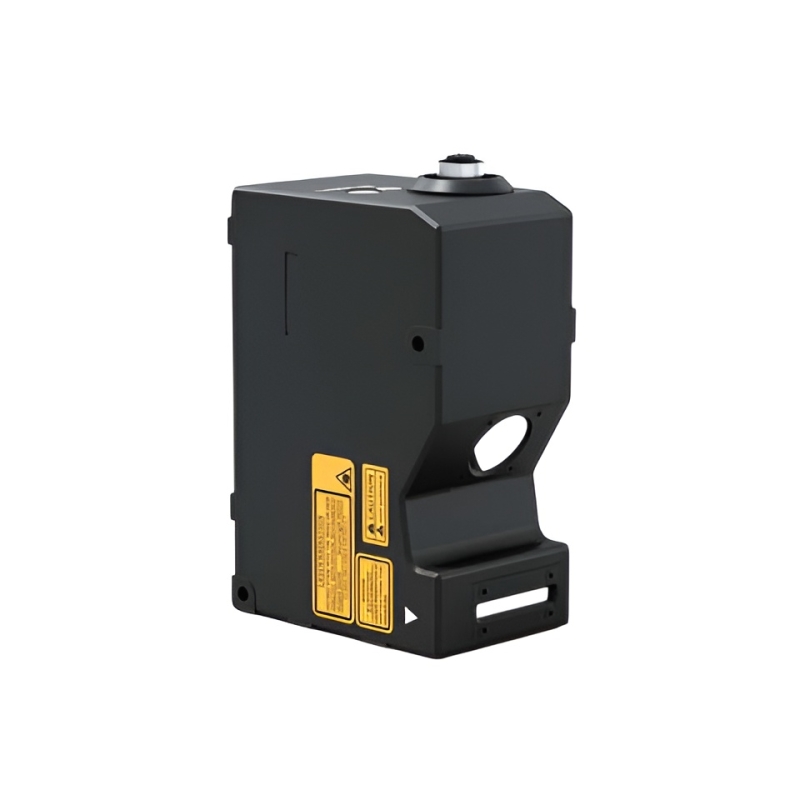

APR8060 – 3D лазерный профилировщик, 60 мм

APR8060 – промышленный 3D лазерный профилировщик серии APR, предназначенный для бесконтактного измерения профиля, высоты, формы и положения малогабаритных объектов. Модель работает на базовом расстоянии 60 мм и обеспечивает диапазон измерения по оси Z 18 мм. Ширина измерения по оси X составляет от 26 до 36 мм, а на базовом расстоянии – 31 мм. Это делает профилировщик удобным для контроля малых компонентов, тонких выступов, кромок, пазов, канавок и других элементов, требующих детализированного анализа поверхности.

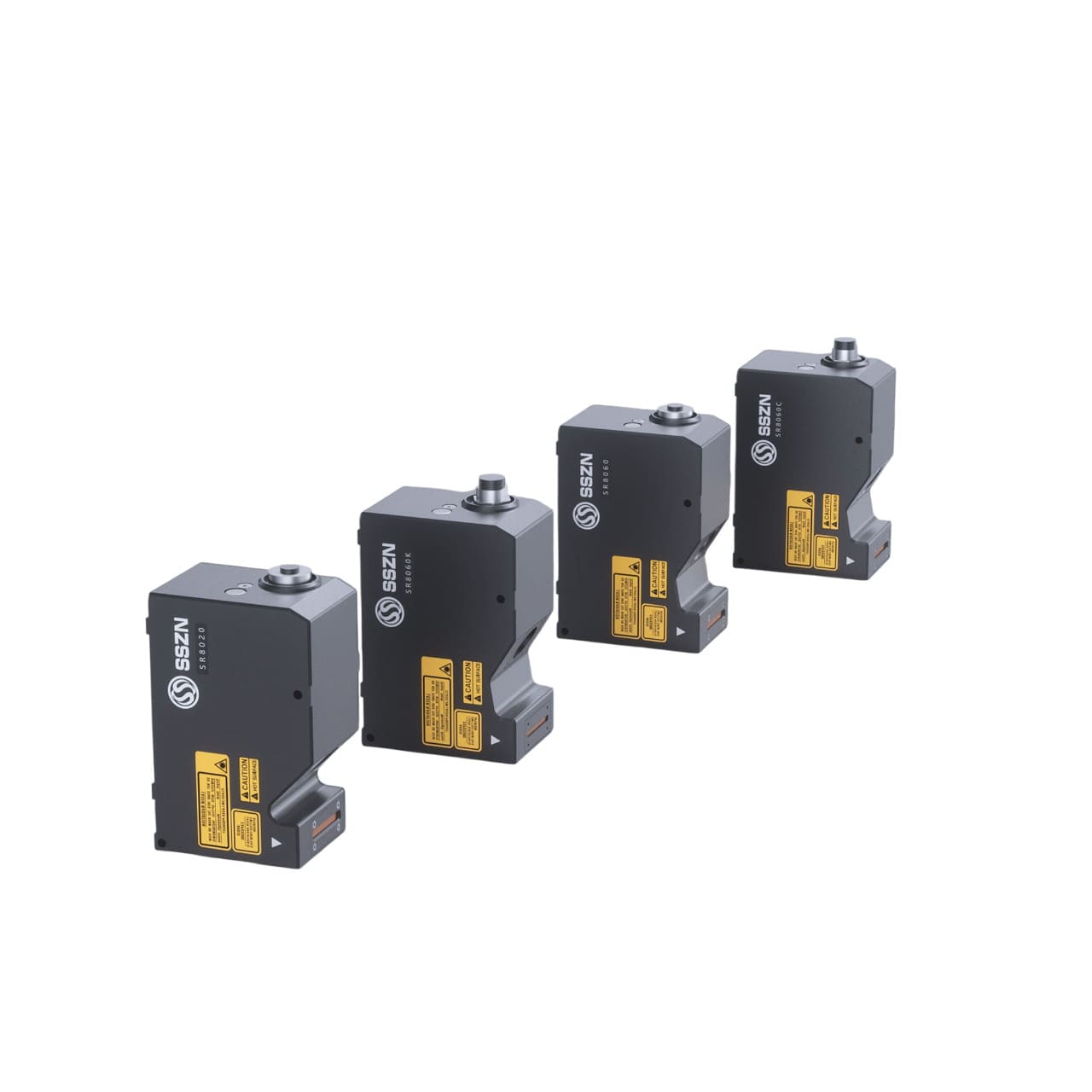

Серия APR объединяет 3D лазерные профилировщики для промышленной инспекции в широком диапазоне применений – от контроля микродеталей до измерения более крупных объектов. Для всей линейки характерны высокая плотность профиля, стабильная повторяемость, удобная интеграция в автоматизированные системы и надежное промышленное исполнение.

Профилировщик использует синий лазер с длиной волны 405 нм, что обеспечивает стабильное измерение различных типов поверхностей.

Корпус устройства имеет степень защиты IP67, что обеспечивает надежную работу в производственной среде. Устойчивость к ЭСР, импульсным помехам, вибрации и ударным нагрузкам позволяет использовать APR8060 в составе промышленного оборудования непрерывного действия.

Области применения:

• измерение профиля и геометрии малогабаритных деталей;
• контроль высоты, формы и положения элементов;
• проверка кромок, пазов, выступов и канавок;
• обнаружение дефектов поверхности и отклонений формы;
• инспекция электронных компонентов и прецизионных изделий;
• применение в электронике, приборостроении, автоматизированных линиях контроля и сборки.

Преимущества:

• высокая скорость сканирования — до 67 000 Гц;
• высокая точность и стабильная повторяемость;
• до 3200 точек профиля по оси X;
• компактная зона измерения для прецизионных задач;
• синий лазер 405 нм для контроля различных поверхностей;
• удобная интеграция в системы машинного зрения и автоматизации;
• поддержка RS232, Ethernet, энкодера и программируемых I/O;
• промышленное исполнение со степенью защиты IP67.

Технические характеристики:

• Рабочее расстояние: 60 мм;
• Диапазон измерения по оси Z: 18 мм;
• Ширина измерения по оси X, ближняя граница: 26 мм;
• Ширина измерения по оси X на базовом расстоянии: 31 мм;
• Ширина измерения по оси X, дальняя граница: 36 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0,2 мкм;
• Повторяемость по оси X: 5 мкм;
• Линейность по оси Z: ±0,02% от FS;
• Интервал контурных данных по оси X: 12 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 3200–67 000 Гц;
• Интерфейс I/O: 8 программируемых входов, 8 программируемых выходов;
• Интерфейс энкодера: однополярный и дифференциальный;
• Интерфейсы связи: 1 × RS232, 1 × Ethernet 100Base-TX / 1000Base-T;
• Рабочая температура: 0…+50 °C;
• Температура хранения: −20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Ударная нагрузка: 50G / 3 мс по каждой оси;
• Вибрация: 10G (10–500 Гц);
• Степень защиты: IP67;
• Габариты: 123,5 × 84 × 55 мм;
• Масса: 650 г.
