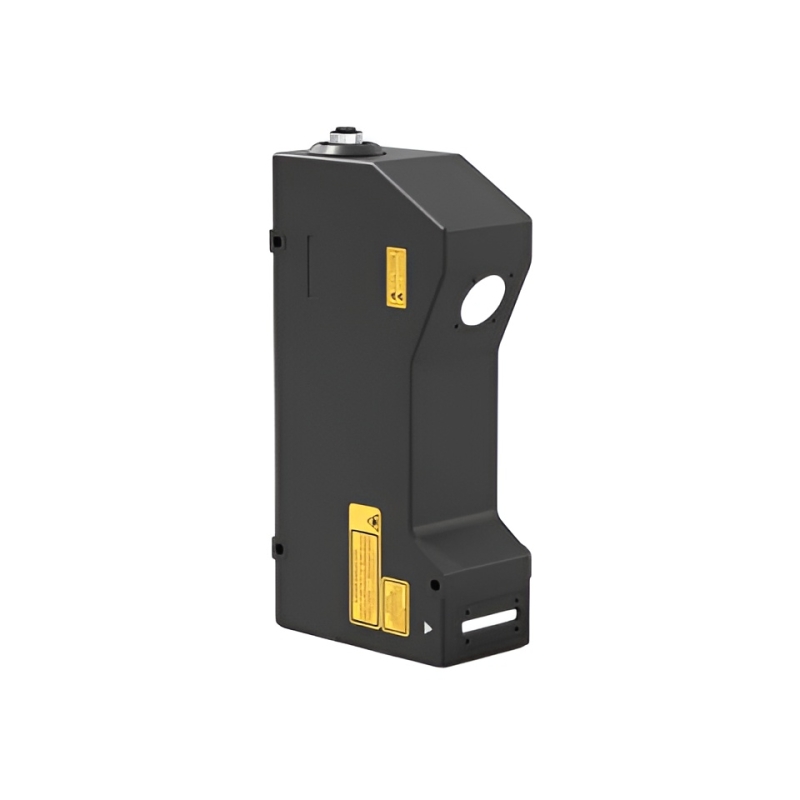

APR7240 – 3D лазерный профилировщик, 240 мм

APR7240 – 3D лазерный профилировщик серии APR для точного бесконтактного контроля профиля, высоты и геометрии деталей в промышленных системах инспекции. Модель занимает промежуточную позицию в линейке APR и подходит для задач, где требуется сочетание хорошего рабочего диапазона, высокой плотности профиля и стабильной точности.

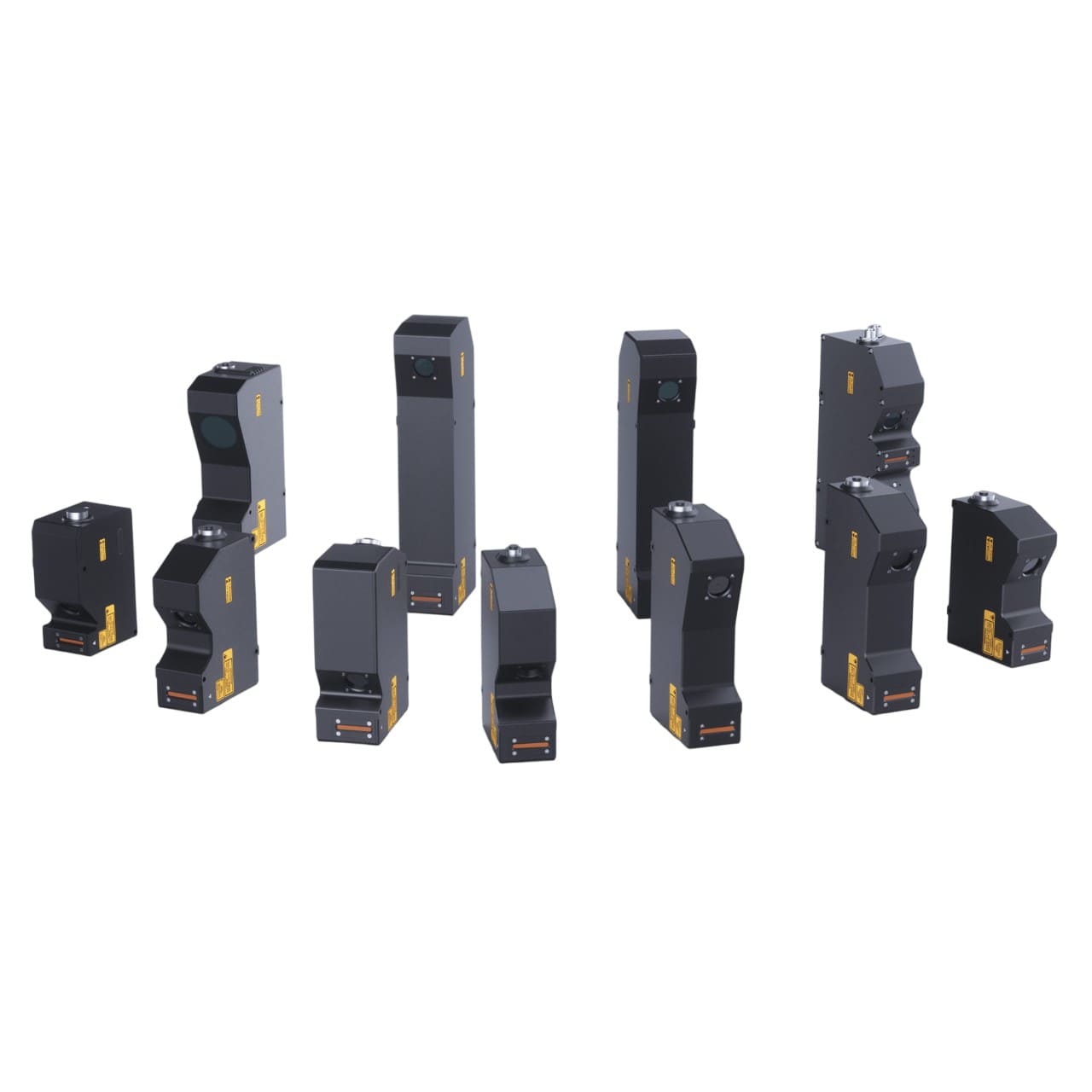

Серия APR предназначена для высокоточного промышленного контроля и включает решения для разных зон измерения — от микрообъектов до крупных изделий. Общими особенностями линейки являются до 3200 точек профиля по оси X, высокая скорость сканирования, удобная интеграция в автоматизированные системы и промышленное исполнение для работы в реальных производственных условиях.

APR7240 работает на базовом расстоянии 240 мм, обеспечивает диапазон измерения по оси Z 40 мм и ширину измерения по оси X от 138 до 157 мм. Синий лазер 405 нм обеспечивает стабильное измерение различных поверхностей, а повторяемость по оси Z 1 мкм и по оси X 13 мкм позволяют использовать модель для точного контроля формы, кромок, пазов, выступов, высотных перепадов и положения деталей.

Профилировщик поддерживает скорость сканирования до 10 000 Гц, оснащён интерфейсом Ethernet, энкодером и 8 программируемыми входами/выходами, что делает его удобным для интеграции в системы машинного зрения, автоматизированные линии и комплексы контроля качества. Корпус со степенью защиты IP67 обеспечивает надёжную эксплуатацию в промышленной среде.

Технические характеристики:

• Рабочее расстояние: 240 мм;
• Диапазон измерения по оси Z: 40 мм;
• Ширина измерения по оси X, ближняя граница: 138 мм;
• Ширина измерения по оси X на базовом расстоянии: 147 мм;
• Ширина измерения по оси X, дальняя граница: 157 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 1 мкм;
• Повторяемость по оси X: 13 мкм;
• Линейность по оси Z: ±0,05% от FS;
• Интервал контурных данных по оси X: 50 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 2500–10 000 Гц;
• Температурная характеристика: 0,02% от F.S./°C;
• Интерфейс I/O: 8 программируемых входов, 8 программируемых выходов;
• Интерфейс энкодера: однополярный и дифференциальный;
• Интерфейсы связи: 1 × Ethernet 100Base-TX / 1000Base-T;
• Рабочая температура: 0…+50 °C;
• Температура хранения: −20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Ударная нагрузка: 50G / 3 мс по каждой оси;
• Вибрация: 10G (10–500 Гц);
• Степень защиты: IP67;
• Габариты: 190 × 93 × 48 мм;
• Масса: 840 г.

Области применения:

• измерение профиля и геометрии деталей;
• контроль высоты, перепадов и формы поверхности;
• проверка кромок, пазов, канавок и выступов;
• контроль размеров и положения элементов на конвейере;
• инспекция электронных компонентов и узлов;
• контроль качества обработки и сборки;
• применение в машиностроении, электронике и автоматизированных линиях.

Преимущества:

• универсальный диапазон измерений для широкого спектра задач;
• высокая точность и стабильная повторяемость результатов;
• до 3200 точек профиля для детализированного анализа;
• высокая скорость сканирования до 10 000 Гц;
• синий лазер 405 нм для работы с различными типами поверхностей;
• компактный корпус для простой интеграции в оборудование;
• поддержка энкодеров и синхронизации с движением объектов;
• 8 программируемых входов и выходов для гибкой настройки системы;
• надежная работа в промышленной среде (защита IP67).
