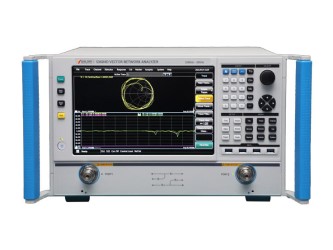

Сетевой анализатор серии S3604 обеспечивает частотную характеристику, однопортовость, изоляцию отклика, улучшенную характеристику, полный двойной порт, электронную калибровку и т.д. Предлагайте различные форматы отображения, такие как логарифмическая амплитуда, линейная амплитуда, фаза, групповая задержка, диаграмма Смита и полярные координаты. Серия S3604 может точно измерять амплитудно-частотные характеристики и фазово-частотные характеристики, а также характеристики групповой задержки микроволновой сети.
Векторный сетевой анализатор серии S3604 может широко использоваться в радиолокации, связи, навигации и других областях, которые являются незаменимым испытательным оборудованием в национальной оборонной военной промышленности и университетских научных исследованиях.
Особенности:
- Широкий частотный охват, диапазон частот от 100 кГц до 43,5 ГГц;
- Дополнительная дополнительная полоса пропускания промежуточной частоты, максимальная полоса пропускания промежуточной частоты составляет до 30 МГц;
- Передовая технология калибровки, яркая калибровка мастера, гибкий тип калибровки, совместимость с несколькими калибровочными наборами;
- Предлагаем различные форматы отображения, такие как логарифмическая амплитуда, линейная амплитуда, КСВ, групповая задержка, диаграмма Смита и полярные координаты;
- 12,1-дюймовый мультитач-экран с высоким разрешением 1280 *800, коммуникационные интерфейсы USB/LAN/GPIB/VGA/HDMI;
- Управление одной кнопкой упрощает измерение, простота в эксплуатации благодаря расширенным опциям во временной области с добавлением функций измерения импеданса TDR, анализа диаграммы направленности.
Гибкий тип калибровки, совместимый с несколькими наборами калибровки
Анализатор векторных сетей серии S3604 обеспечивает различные типы калибровки.
Пользователи могут выбирать типы калибровки в зависимости от требований к тестированию, что значительно облегчает тестирование на устройствах с различными интерфейсами.
- Автоматическая калибровка
- Управляемая калибровка
(посредством калибровки отклика, посредством отклика и изоляции, калибровки с одним портом, расширенной калибровки отклика, полной двухпортовой калибровки SOLT, калибровки TRL можно достичь с помощью механических калибровочных комплектов)
- Электрическая калибровка (E-cal)
Несколько окон для отображения всех измерительных каналов
Анализатор обладает функциями многоканального и многооконного отображения. Векторный сетевой анализатор серии S3604 поддерживает до 64 каналов, одновременно может отображаться максимум 32 окна измерения, и в каждом окне может одновременно отображаться до 16 тестовых трасс, что делает результат наблюдения более заметным и более удобным в эксплуатации.
Удобный графический интерфейс прост и интуитивно понятен, прост в эксплуатации и повышает эффективность тестирования. Параметры можно быстро ввести с помощью активированной панели инструментов ввода. Установите предельное значение сканирования линии и сегмента для производственной линии, чтобы повысить эффективность тестирования.
Анализ временной области (TDA)
Анализ во временной области относится к анализу стабильности, переходных и установившихся характеристик системы управления в соответствии с выражением во временной области выходной величины при определенном входе.
Анализатор векторной сети серии S3604 может осуществлять переключение между частотной областью и временной областью результатов измерений, получать сходство и корреляцию формы сигнала в разное время и получать характеристические параметры, отражающие рабочее состояние механического оборудования. Эта функция может использоваться для определения разрывов в устройствах, приспособлениях или кабелях для определения точного местоположения неисправности.
Опция TDR
Расширенная опция анализа во временной области векторной сети серии S3604 обеспечивает функцию виртуального изображения глаз и анализа на основе параметра S. Блок вывода типа кода моделирования используется для генерации битов данных с изменением 0 и 1, свертки типа кода моделирования с импульсной характеристикой тестируемой детали во временной области и получения карты виртуального глаза после наложения.
В зависимости от различных стандартов высокоскоростной цифровой связи опции TDR могут использоваться для высокоэффективных тестов на прохождение/провал с использованием предопределенных шаблонов шаблонов глаз. И опция TDR может применять дрожание, шум и другие помехи к моделируемому образцу глаз.
|
Поставщик
|
Saluki Technology |
|
Вес
|
25 кг |
|
Динамический диапазон (тип.)
|
2-портовый 100 кГц – 10 МГц: 102 дБ, 10 МГц – 4 ГГц: 132 дБ 4 ГГц – 10 ГГц: 133 дБ, 10 ГГц – 14 ГГц: 125 дБ 14 ГГц – 20 ГГц: 124 дБ, 20 ГГц – 24 ГГц: 120 дБ 24 ГГц – 26,5 ГГц: 115 дБ 4-портовый 100 кГц – 10 МГц: 102 дБ, 10 МГц – 4 ГГц: 132 дБ 4 ГГц – 10 ГГц: 130 дБ, 10 ГГц – 14 ГГц: 120 дБ 14 ГГц – 20 ГГц: 119 дБ, 20 ГГц – 24 ГГц: 115 дБ 24 ГГц – 26,5 ГГц: 110 дБ |
|
Габаритные размеры
|
426 (Ш) × 266 (В) × 400 (Г) мм (без подошв, без ручек) 516 (Ш) ×280 (В) ×490 (Г) мм (включая подошвы и ручки) |
|
Диапазон мощности
|
2-портовый 100 кГц – 10 МГц: +5 дБм, 10 МГц – 4 ГГц: +15 дБм 4 ГГц – 10 ГГц: +15 дБм, 10 ГГц – 14 ГГц: +10 дБм 14 ГГц – 20 ГГц: +9 дБм, 20 ГГц – 24 ГГц: +6 дБм 24 ГГц – 26,5 ГГц: 0 дБм 4-портовый 100 кГц – 10 МГц: +3 дБм, 10 МГц – 4 ГГц: +13 дБм 4 ГГц – 10 ГГц: +10 дБм, 10 ГГц – 14 ГГц: +4 дБм 14 ГГц – 20 ГГц: +3 дБм, 20 ГГц – 24 ГГц: -2 дБм 24 ГГц – 26,5 ГГц: -6 дБм |
|
Интерфейс вывода данных
|

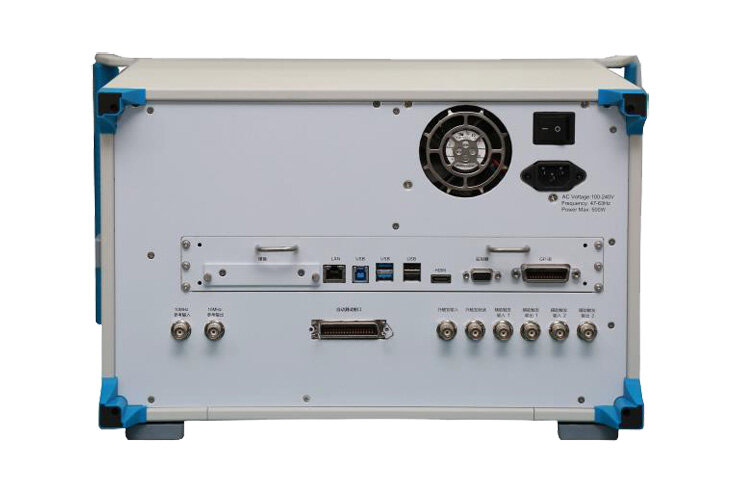

USB, GPIB, VGA, LAN, HDMI |
|
Диапазон частот
|
от 100 кГц до 26,5 ГГц |
|
Частотное разрешение
|
0,1 Гц |
