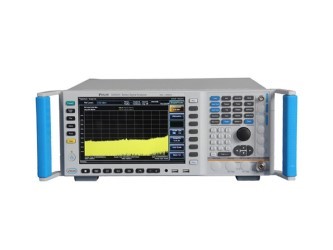

Анализатор сигналов/спектра S3503D

Анализатор сигналов / спектра серии Saluki S3503 обладает хорошей расширительной способностью и может улучшать характеристики с помощью гибких вариантов конфигурации, а также может создавать тестовую систему или перестраивать ее с помощью выходного интерфейса всех цифровых и аналоговых сигналов. Анализатор применим для тестирования сигналов и оборудования в таких областях, как авиация, аэрокосмическая промышленность, радиолокационное обнаружение, связь, электромагнитное противодействие и навигация.

Особенности:

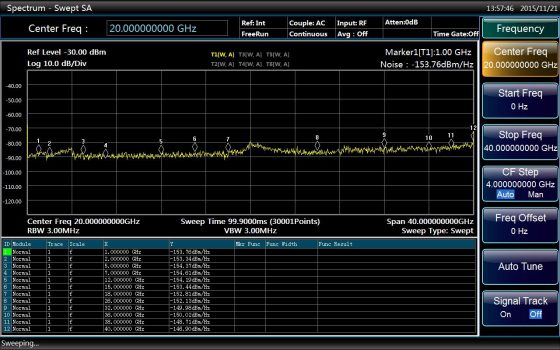

• Широкий диапазон частот от 3 Гц до Макс. 67 ГГц;
• Дополнительные удлинители увеличивают частоту до 750 ГГц;
• Четыре конфигурации полосы пропускания анализа, максимальная полоса пропускания анализа до 550 МГц;
• Всесторонняя возможность анализа спектра, поддержка развертки частоты и БПФ;
• Мощный анализ переходных процессов и анализ воспроизведения сигнала, измерение корреляции в частотной и временной областях;

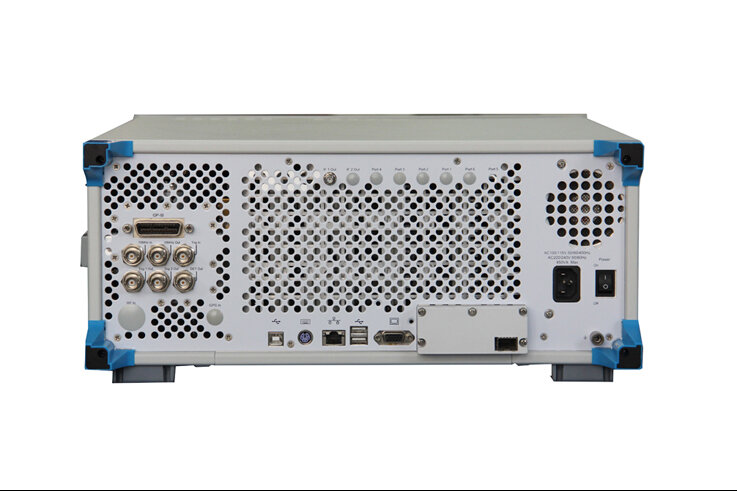

• 10,1-дюймовый ЖК-экран с высоким разрешением, измерение одной кнопкой, гибкие интерфейсы вывода аналогового и цифрового сигналов;
• Превосходные характеристики измерения и приема, широко используемые для комплексной оценки производительности электронной системы, а также измерения и диагностики передатчика и приемника.

Возможности комплексного спектрального анализа

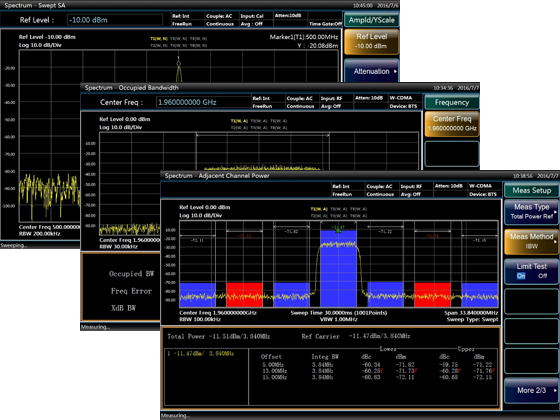

Анализатор сигналов/спектра серии S3503 предлагает множество функций анализа спектра.

• Поддержка развертки частоты и развертки БПФ
• Быстрая развертка нулевого диапазона, самое быстрое время развертки составляет 1 мкс.
• Точный подсчет частоты, разрешение подсчета достигает 0,001 Гц
• Количество точек развертки может быть произвольно выбрано из числа 101-30001
• 6 режимов обнаружения волн, 3 средних типа
• Поддержка измерения временных ворот
• Функции тестирования занятой полосы пропускания, мощности канала, проверка мощности соседнего канала
• Тестовые функции статистики мощности, импульсной мощности, гармонических искажений, TOI, паразитного излучения и т.д.
• Может быть сконфигурирован с 6 трассами, имеет множество функций работы с маркерами

Отличная производительность тестирования и приема

• Широкополосные предусилители (до 50 ГГц) могут быть сконфигурированы для полосы частот хоста.
• Чувствительность измерения 1 ГГц составляет -156 дБм/Гц, а типичное значение составляет - 167 дБм / Гц с предварительным усилителем
• Чувствительность измерения 50 ГГц составляет - 141 дБм/Гц, а типичное значение составляет - 150 дБм / Гц с предварительным усилителем
• Чувствительность измерения 67 ГГц составляет -135 дБм/Гц
• Полностью цифровой дизайн IF, отличная точность масштабирования и погрешность IF

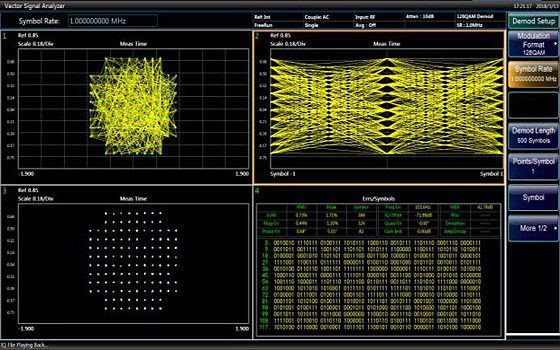

Анализ векторных сигналов

Обеспечение гибких функций демодуляции множества сигналов цифровой модуляции с одной несущей. Он может предоставлять векторные диаграммы, диаграммы созвездий, диаграммы глаз, диаграммы спектра и т.д. Для анализа характеристик сигнала модуляции.

Обладая всесторонним анализом сигналов во временной области, частотной области, области модуляции и функцией просмотра, он поддерживает более 20 анализов демодуляции системы модуляции.

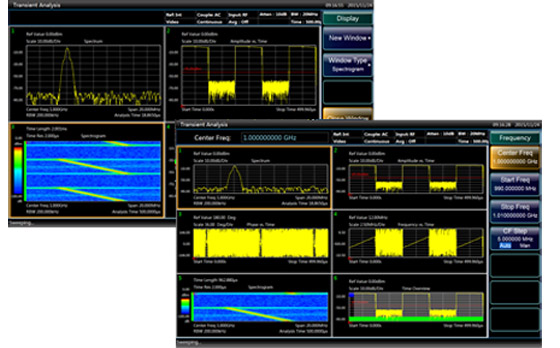

Анализ переходных процессов и анализ воспроизведения сигнала

• Проверка корреляции в частотной и временной областях полезна для понимания и глубокого анализа событий переходного сигнала.
• Отображение диаграммы водопада, анализирующей макроскопический закон изменения спектра анализируемого сигнала с течением времени.
• Одновременно анализировать изменения частоты, амплитуды и фазы анализируемого сигнала с течением времени.
• Поддержка 500-миллиметровых выборок (64 бита) для бесшовного хранения данных захвата.
• Поддержка нескольких форматов хранения сигнальных файлов: CSV, DAT и т.д.

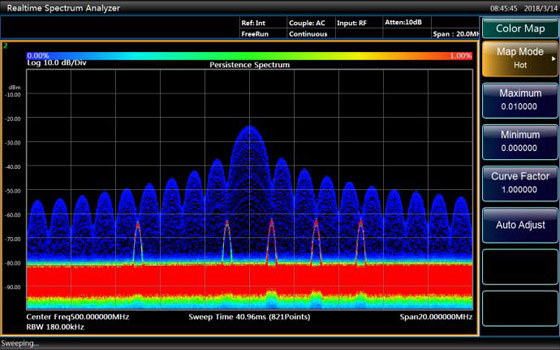

Анализ спектра в реальном времени

Анализатор спектра серии S3503 позволяет выполнять непрерывный анализ спектра в реальном времени и функцию запуска частотного шаблона, которая может использоваться для запуска, захвата и анализа сложных сигналов.

• Дополнительная полоса пропускания анализа в реальном времени 40 МГц / 200 МГц, частота до 67 ГГц
• Цифровой спектр люминофора, бесшовный водопад, мгновенный спектр, зависимость мощности от времени, частоты от времени и другие диаграммы
• 100% POI, минимальная длительность сигнала: 4,3 мкс

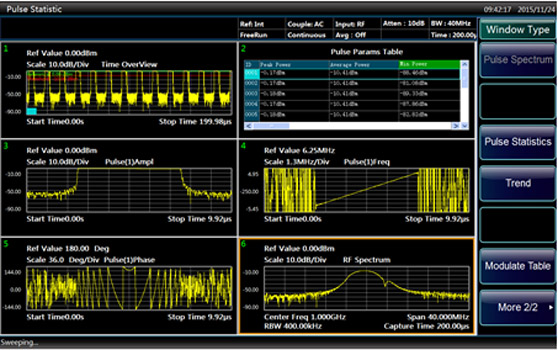

Анализ импульсного сигнала

• Измерение спектра импульсного сигнала и характеристик во временной области поддерживает более 20 видов измерения параметров импульса (включая время, амплитуду, частоту и фазу).
• Может выполнять детальный анализ амплитуды, внутриимпульсных частотно-фазовых характеристик и спектральных характеристик произвольного импульса.
• Статистика импульсного тренда для произвольных параметров импульса

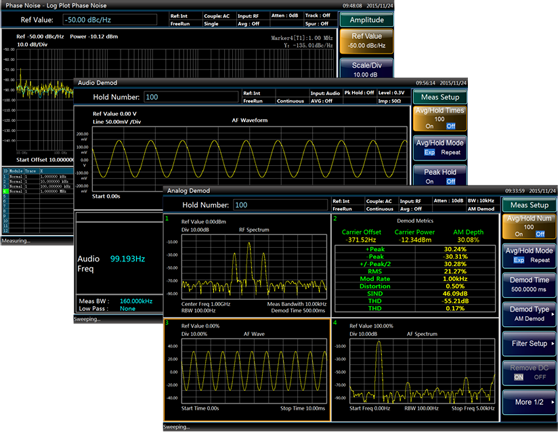

Измерение фазового шума, анализ звука, анализ аналоговой демодуляции

• Измерение фазового шума основано на превосходном фазовом шуме анализатора сигналов и обеспечивает автоматическое измерение с помощью одной кнопки для удовлетворения ежедневных задач измерения фазового шума источника сигнала.
• Независимо оптимизированный канал измерения звука для измерения и анализа параметров низкочастотного сигнала.
• Анализатор аналоговой демодуляции используется для моделирования терминальных, радио- и общих измерений источника аналоговой модуляции. Демодулируйте сигнал AM / FM / ΦM и измеряйте такие параметры, как индекс модуляции, искажение модуляции, остаточный FM и линейность FM и так далее.
