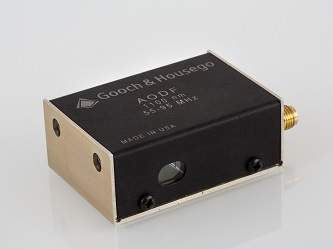

Акустооптические дефлекторы (AODF) Gooch & Housego обеспечивают точное пространственное управление оптическим лучом, независимо от выполнения одномерного или двумерного сканирования, или выполнения отклонения луча на фиксированный угол.
Акустооптические дефлекторы обеспечивают высокую равномерную эффективность дифракции на весь угол сканирования, с постоянной мощностью, что находит свое применение в таких приложениях как обработка материалов и цифровое изображение.
В АО дефлекторе радиочастотная акустическая волна преломляет свет при прохождении через кристалл. Таким образом, угол выходного дифрагированного пучка можно изменять или сканировать, поддерживая мощность постоянной акустической волны. Возможный диапазон углов дифракции мал, как правило, не более нескольких градусов, позволяя разрешить от нескольких сотен до примерно двух тысяч точек (или уровень интенсивности 1/e от перекрывающих диаметров лучей) в данном угловом диапазоне. Время сканирования может быть быстрым и составлять несколько микросекунд.
Общее количество разрешимых пятен определяется временем, которое требуется акустической волне для прохождения оптического луча в АО кристалле (обозначается как время доступа) и рабочей шириной полосы частот. G & H предлагает широкий ассортимент стандартных дефлекторов и РЧ-драйверов для длин волн от 266 до 1500 нм.
Применения: цифровая визуализация, гетеродинная интерферометрия, лазерное охлаждение и маркировка, лазерный пинцет, обработка материалов, микрообработка, микроскопия, контроль процессов, оптическая инспекция, фотолитография, печать.
Технические характеристики акустооптических дефлекторов:
|
Модель |
Рабочий диапазон |
Угол сканирования |
Апертура |
Рабочая частота |
Материал |
Тех. док-ия |
|
UV дефлектор для микрообработки |
266 - 355 нм |
до 4.9 мрад |
до 7 мм |
100 - 432 МГц |
Кристаллический кварц |
|
|
AODF 4200-UV |
266 нм (УФ) |
10.3 мрад |
1.0 x 60.0 мм |
135 - 265 МГц |
Плавленный кварц |
|
|
AODF 4100-UV |
364 нм (УФ) |
29.5 мрад |
4.0 x 14.0 мм |
75 - 125 МГц |
Диоксид теллура |
|
|
AOBD 4200-VI |
442 - 488 нм (видимый) |
29.5 мрад |
4.8 мм |
150 - 250 МГц |
Диоксид теллура |
|
|
AODF 4100-VI |
488 нм (видимый) |
39.5 мрад |
4.0 - 14 мм |
75 - 125 МГц |
Диоксид теллура |
|
|
AOBD 4080-13 |
635 нм (видимый) |
8.2 мрад |
2 мм |
76 - 84 МГц |
Диоксид теллура |
|
|
AODF 4210-IR |
830 нм (ИК) |
27.6 мрад |
2.0 - 6.0 мм |
140 - 280 МГц |
Диоксид теллура |
|
|
AODF 4075-IR |
1065 - 1100 нм (ИК) |
8.1 мрад |
2.5 мм |
59 - 91 МГц |
Диоксид теллура |
|
