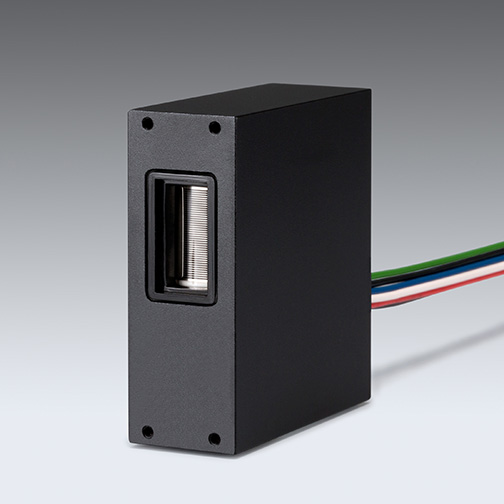

Модули фотоумножителей серии H9306/H9307 включают в себя боковую фотоумножительную трубку диаметром 13 мм (1/2 дюйма), высоковольтную цепь питания и малошумящий усилитель. Доступны два типа усилителей с током -коэффициент преобразования напряжения 1 В/мкА или 0,1 В/мкА и полоса частот 20 кГц или 200 кГц.В серии H9306/H9307 используется схема Кокрофта-Уолтона с низким энергопотреблением.Для удобства установки оборудования используются гибкие кабели.
|
Поставщик
|
Hamamatsu |
|
Температура хранения
|
от -20 ℃ до +50 ℃ |
|
Рабочая температура окружающей среды
|
от +5 ℃ до +50 ℃ |
|
Форма площади фотокатода
|
Квадрат |
|
Размер площади фотокатода
|
3,7 мм х 13,0 мм |
|
Длина волны (короткая)
|
185 нм |
|
Длина волны (длинная)
|
830 нм |
|
Длина волны (пик)
|
530 нм |
|
[Катод] Светочувствительность Мин.
|
140 мкА/лм |
|
[Катод] Светочувствительность Тип.
|
200 мкА/лм |
|
[Катод] Чувствительность к излучению, тип.
|
70 мА/Вт |
|
[Анод] Светочувствительность Тип.
|
7,0 x 107 В/лм |
|
[Анод] Чувствительность к излучению, тип.
|
25 В/нВт |
|
Размеры (Ш х В х Г)
|
19,0 мм х 53,2 мм х 50,8 мм |
|
Входное напряжение
|
От +/-11,5 В до +/-15,5 В |
|
Макс. Входное напряжение
|
+/-18 В |
|
Макс. Входной ток
|
+15 мА / -8 мА |
|
Макс. Управляющее напряжение
|
1,2 В |
|
[Анод] Минимальная светочувствительность
|
3,0 х 107 В/лм |
|
Пульсирующий шум (от пика до пика) Макс.
|
0,8 мВ |
|
Время урегулирования Макс.
|
10 с |
|
Масса
|
110 г |
|
[Катод] Соотношение красного/белого, тип.
|
0,15 |
|
Макс. Напряжение выходного сигнала
|
+1 В (сопротивление нагрузки 10 кОм) |
|
Выходное напряжение смещения Тип.
|
+/-3 мВ |
