Описание
Интегрирующая сфера 4P3-CUSTOM от Thorlabs представляет собой полностью настраиваемое профессиональное решение для специализированных оптических измерений. В отличие от стандартной модели 4P3 с предустановленной конфигурацией, версия CUSTOM позволяет пользователю самостоятельно выбрать состав портовых вставок и количество фиксированных портов Ø5 мм в соответствии с уникальными требованиями конкретного применения.
Данная модель идеально подходит для исследовательских лабораторий, производственных линий и научных институтов, где требуются нестандартные конфигурации измерительных систем. Пользователь может заказать сферу с любой комбинацией доступных портовых вставок: заглушки (4P10), порты Ø1" (4P11), большие апертуры (4P12), двойные порты Ø14 мм под углом 8° (4P13) для измерения отражения, или держатель кюветы (4P20) для анализа жидких образцов.

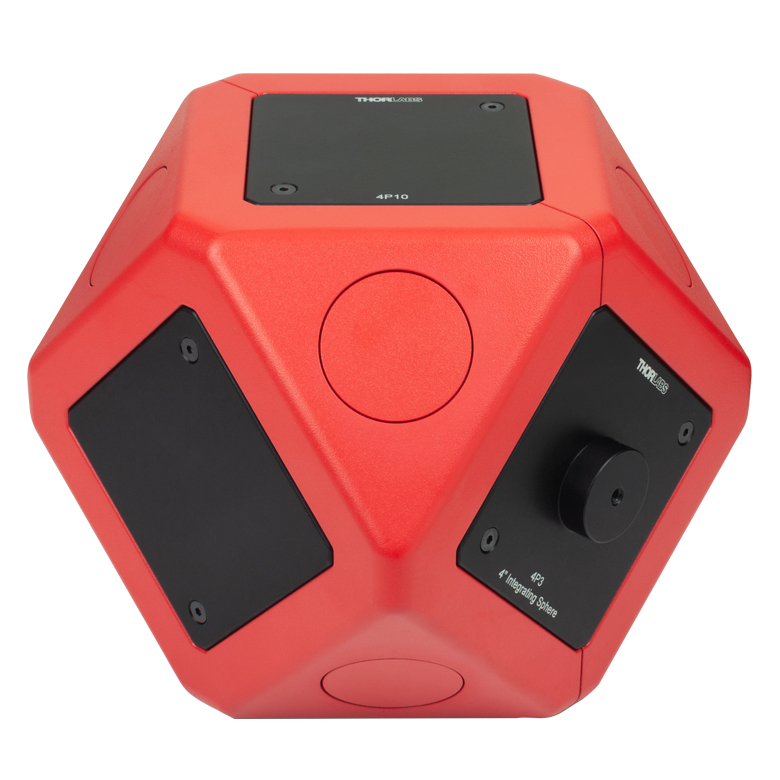

Модульная архитектура сферы 4P3-CUSTOM основана на кубооктаэдрическом 14-гранном корпусе с диаметром внутренней полости 100 мм. Три модульных грани принимают сменные вставки, которые могут быть заменены в любое время для переконфигурации системы под новые задачи. Дополнительно, на восьми треугольных фиксированных гранях могут быть установлены до восьми портов Ø5 мм с резьбой SM1 – пользователь выбирает точное количество и расположение этих портов при заказе.
Внутренняя поверхность сферы выполнена из высокоотражающего объемного материала с коэффициентом отражения >95%, обеспечивающего превосходную однородность освещенности и минимальные потери света. Материал устойчив к термическому и радиационному воздействию, что позволяет использовать сферу с мощными источниками излучения. Радиус кривизны всех портовых вставок идентичен радиусу сферы, исключая геометрические искажения.
Характеристики
- Внутренний диаметр сферы: Ø100 мм (3.94")
- Количество модульных граней: 3 (конфигурация выбирается пользователем)
- Количество фиксированных граней: 8 треугольных
- Конструкция корпуса: кубооктаэдр (14 граней)
- Конфигурация: полностью настраиваемая под заказ
- Доступные портовые вставки: 4P10 (заглушка), 4P11 (Ø1" порт), 4P12 (большая апертура), 4P13 (два порта Ø14 мм), 4P20 (держатель кюветы)
- Фиксированные порты SM1: от 0 до 8 портов Ø5 мм (выбор пользователя)
- Материал покрытия: высокоотражающий объемный материал
- Коэффициент отражения: >95% (широкий спектральный диапазон)
- Геометрия измерений: настраиваемая (измерение источника, отражения, пропускания, растворов)
- Совместимость резьбы: SM1 (1.035"-40) для портов Ø5 мм
- Cage система: поддержка через специальные портовые вставки
- Держатель кюветы 4P20: регулируемая глубина вставки до 24 мм, вращение 360°
Отрасли применения
- Специализированные научные исследования: уникальные экспериментальные установки с нестандартной геометрией измерений
- Разработка новых источников света: тестирование прототипов LED, OLED, лазерных источников
- Спектроскопия растворов: измерение оптических свойств жидких образцов с использованием держателя кюветы
- Измерение отражательной способности: конфигурация с двойными портами 4P13 для прямого и диффузного отражения
- Калибровочные лаборатории: создание уникальных эталонных источников под специфические задачи
- Оптические покрытия: характеризация отражающих и просветляющих покрытий на образцах
- Фармацевтический анализ: оптические измерения лекарственных растворов и суспензий
- Производство дисплеев: нестандартные измерения подсветки и светопропускания компонентов
- Военные и аэрокосмические применения: специализированные испытания оптических систем
- Академические исследования: конфигурируемые установки для учебных и исследовательских лабораторий
- Производство оптических материалов: комплексный анализ пропускания, отражения, рассеяния
- Волоконно-оптические системы: гибкие конфигурации для измерения волоконных выходов
- Биофотоника и биомедицина: нестандартные измерения оптических свойств биологических тканей
- Нанотехнологии: характеризация наноструктурированных оптических материалов
- Контроль качества в производстве: интеграция в автоматизированные измерительные линии
