Поставщик
|
Edmund Optics |
|
Артикул
|
19-420 |
|
Материал
|
YAG-BBAR |
|
Диаметр
|
40.0 мм |
|
Фокусное расстояние
|
50-200 мм |
|
Тип линз
|
ахроматические линзы |
|
Тип ахроматических линз
|
одиночные |
|
Diameter (mm)
|
40.00 +0.0/-0.025 |
|
Effective Focal Length EFL (mm)
|
100.00 |
|
Focal Length Tolerance (%)
|
±2 |
|
Back Focal Length BFL (mm)
|
91.24 |
|
Focal Length Specification Wavelength (nm)
|
587.6 |
|
Clear Aperture CA (mm)
|
39.00 |
|
Center Thickness CT 1 (mm)
|
10.00 |
|
Center Thickness CT 2 (mm)
|
3.00 |
|
Center Thickness Tolerance (mm)
|
±0.2 |
|
Radius R1 (mm)
|
46.73 |
|
Radius R2 (mm)
|
-50.61 |
|
Radius R3 (mm)
|
-341.70 |
|
Edge Thickness ET (mm)
|
7.92 |
|
Substrate
|
N-BK7 / N-SF5 |
|
Surface Quality
|
40-20 |
|
f/#
|
2.5 |
|
Numerical Aperture NA
|
0.20 |
|
Coating
|
YAG-BBAR (500-1100nm) |
|
Coating Specification
|
Rabs < |
|
Power (P-V) @ 632.8nm
|
0.25% @ 532nmRabs < |
|
Irregularity (P-V) @ 632.8nm
|
0.25% @ 1064nmRavg < |
|
Bevel
|
1.0% @ 500 - 1100nm |
|
Type
|
1.5&lambda |
|
Wavelength Range (nm)
|
λ/4 |
|
RoHS
|
Protective bevel as needed |
Product Family Description
- Optimized for <0.25% Absolute Reflectivity at 532nm and 1064nm
- Excellent Broadband Transmission from 500 - 1100nm
- Low Cost Alternative to Air-Spaced Focusing Doublets

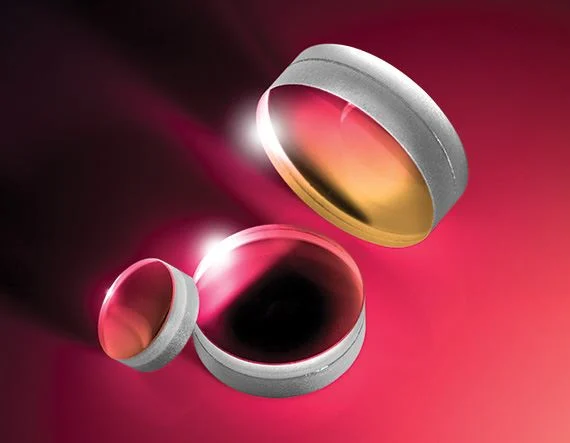

TECHSPEC® YAG-BBAR Coated Achromatic Lenses consist of two optical components cemented together to form a doublet that is ideal for correcting on-axis spherical and chromatic aberrations. These achromats feature a broadband anti-reflective coating with superior transmission from 500 - 1100nm, and are optimized for less than 0.25% absolute reflectivity at 532 and 1064nm. Our TECHSPEC YAG-BBAR Coated Achromatic Lenses are specifically designed to minimize the spot size for polychromatic illumination within the recommended usable wavelength range, but may also be used for focusing Nd:YAG lasers, especially those with an alignment beam.
