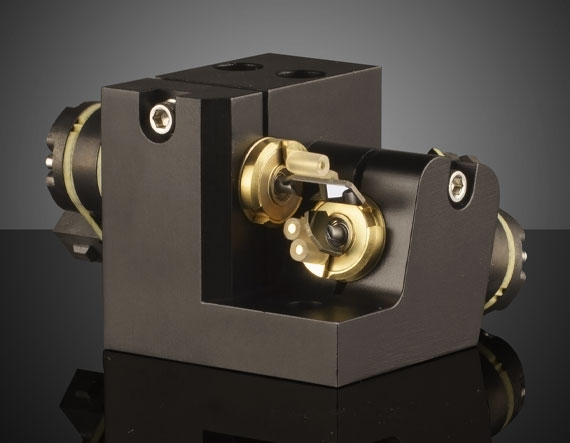

Компактный двухосевой гальванометрический сканер ScannerMAX Saturn 1B, апертура: 3 мм, покрытие: аллюминий, Edmund Optics

Описание семейства продуктов

• Зеркальные отверстия 3, 5 и 10 мм
• Конфигурации с одной и двумя осями
• Высокопроизводительные сканеры для обработки изображений и проецирования
• Сканеры ScannerMAX Compact 506 доступны для приложений с ограниченным бюджетом или пространством

Оптические сканеры ScannerMAX Saturn Galvanometer предназначены для достижения максимальной пиковой и среднеквадратичной производительности сканирования для биомедицинских приложений, лазерной обработки материалов и лазерной визуализации. По сравнению с обычными гальванометрами гальванометры серии Saturn изготавливаются с более прочными и жесткими роторами, чтобы предотвратить поперечное сканирование (колебание) при высоких скоростях сканирования и выделять меньше тепла из-за их низкого сопротивления катушки, что обеспечивает более высокую производительность без перегрева или повреждения ротора. Эти гальванометры доступны в конфигурации с одной осью (1D galvo) с креплением по оси Y или в конфигурации с двумя осями (2D galvo) с креплением по оси XY. Оптические сканеры ScannerMAX Saturn Galvanometer идеально подходят для требовательных приложений визуализации и проецирования, таких как конфокальная микроскопия, лазерные развлекательные дисплеи, оптическая когерентная томография (ОКТ) и растровые изображения, а также приложения для лазерной маркировки. Гальванометры с зеркальными апертурами 3 мм, 5 мм и 10 мм доступны с защитным серебряным покрытием, покрывающим приложения с малым и большим лучом в видимом или инфракрасном диапазоне; свяжитесь с нами, если для вашего приложения требуется гальванометрический сканер Saturn с нестандартной апертурой зеркала или покрытием.

Оптические сканеры ScannerMAX Saturn Galvanometer управляются сервоприводом Mach-DSP. Этот цифровой сервопривод имеет компактный размер и одновременно управляет сканерами осей X и Y. Mach-DSP может управляться как аналоговыми, так и цифровыми сигналами, а доступ к нему и его настройка могут осуществляться с помощью бесплатного программного пакета с графическим интерфейсом, который включает в себя встроенный генератор тестовых шаблонов, осциллограф и динамический анализатор сигналов. Драйвер сервопривода Mach-DSP требует питания ±24 В постоянного тока.

Каждая одноосевая гальванометрическая система поставляется с:

• 1 гальванометр серии Saturn
• 1 крепление по оси Y
• 1 плата сервопривода Mach-DSP
• 1 метровый кабель, соединяющий гальванометр с сервоприводом
• 1 комплект кабелей, включая кабели питания и аналогового входа.

Каждая система двухосевого гальванометра поставляется с:

• 2 гальванометра серии Saturn
• 1 крепление по оси X-Y
• 1 плата сервопривода Mach-DSP
• 2 кабеля длиной 1 метр, которые соединяют гальванометр с сервоприводом
• 1 комплект кабелей, включая кабели питания и аналогового входа.
